O circuito que apresentamos neste artigo é uma sugestão da Maxim (www.maxim-ic) sendo indicado para converter tensões de 15 V contínuos em 185 V para alimentação de circuitos externos que não exijam mais do que 50 mA. (2005)

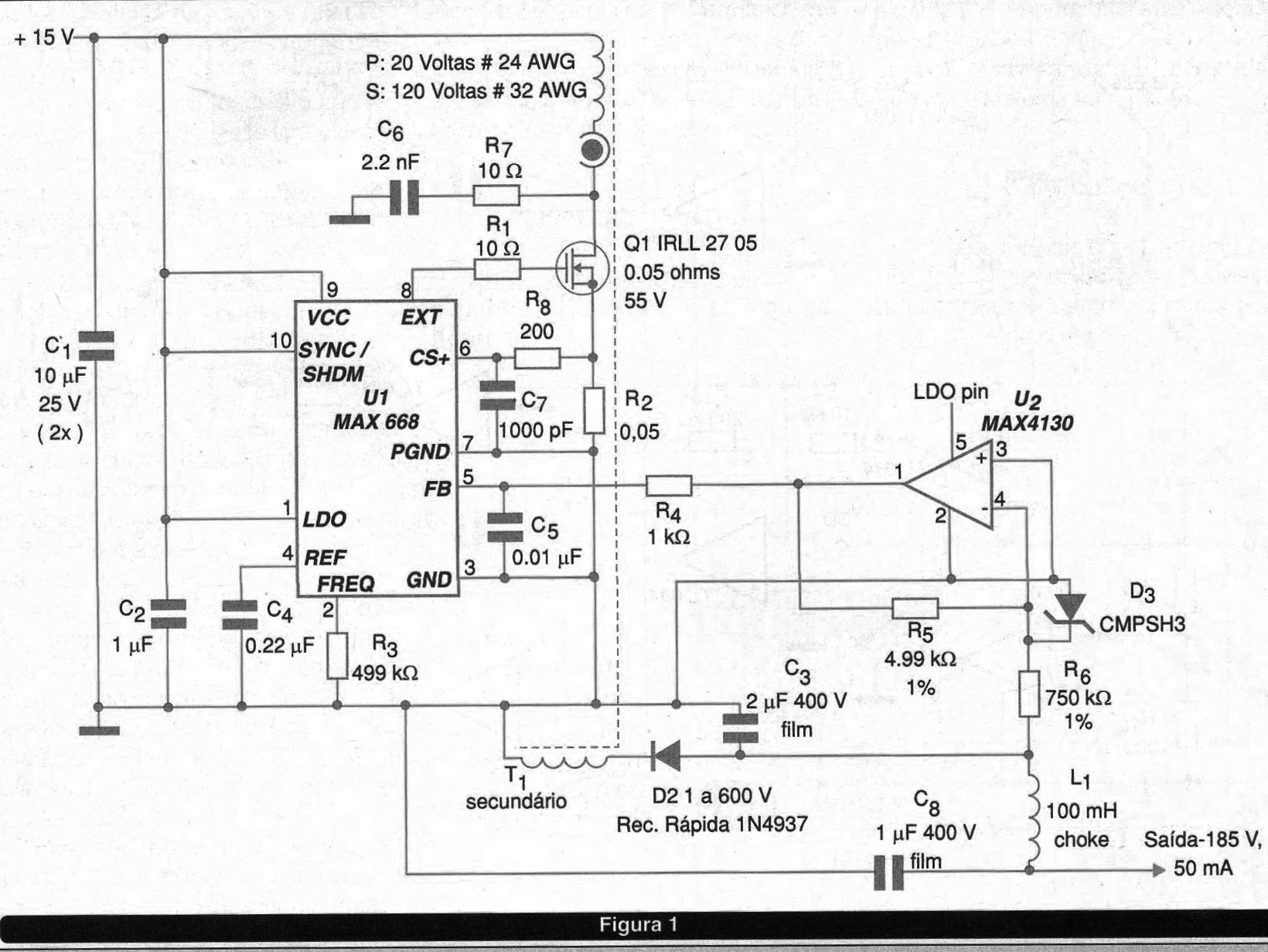

O circuito mostrado na figura 1, se baseia no MAX668 e um transformador com uma relação de espiras de 1 para 6, o qual tem por função proporcionar a realimentação para o conversor.
A finalidade do amplificador operacional é inverter a realimentação dos -185 V da tensão de saída.
O circuito pode gerar uma tensão de -85 V com corrente máxima de 50 mA a partir de uma fonte de 15 V.
D2 deve ser um diodo de recuperação rápida para reduzir os custos dos componentes que exijam altas tensões de ruptura, reduzindo seus valores. Como esse diodo vai operar com 6 vezes a tensão de entrada (185 V), havendo ainda um efeito de flyback devido a indutância, recomenda-se que sua tensão inversa seja de pelo menos 600 V.
O capacitor C3 deve ser do tipo de filme de modo a poder operar com alta tensão. O ripple é menor do 5 mVpp.
