Descreveremos neste artigo um eficiente sistema intercomunicador com um único integrado que poderá ser usado em escritórios, no lar, como babá eletrônica e até mesmo como porteiro. A alimentação é feita com uma tensão de 9V, proporcionada por pequena fonte, e a potência é mais do que suficiente para excitar um alto-falante com bom volume.
Artigo publicado na Revista Saber Eletrônica 194 de 1989.
O coração deste simples intercomunicador é um circuito integrado TBA800. Esse integrado consiste num amplificador de áudio completo de boa potência que, inclusive, possui duas aletas metálicas para fixação a um radiador de calor, ou mesmo para ajudar na dissipação direta, quando ocorra operação com menor potência, como é o nosso caso.
A sensibilidade de entrada do circuito é excelente, permitindo o uso de diversos tipos de microfones. À plena excitação obtemos uma potência de saída da ordem de 2,5 watts.
O CIRCUITO
Como todo intercomunicador por fios, o coração da montagem é um amplificador de áudio. Das características deste amplificador vai depender a sensibilidade do sistema e a potência de saída.
No caso foi usado um amplificador integrado TBA800, que oferece excelente sensibilidade e potência de saída com elementos externos de fácil implementação.
C8 determina a resposta de agudos, podendo ser alterado, enquanto C11 faz o acoplamento de sinal ao alto-falante. C10 forma o "bootstrap" que mantém a impedância de saída constante em toda a faixa de áudio.
O resistor R4 polariza a entrada e C3 serve como um controle de tom eliminando os agudos que, no caso de um intercomunicador, tornariam o som muito estridente, principalmente se usados alto-falantes leves.
MONTAGEM

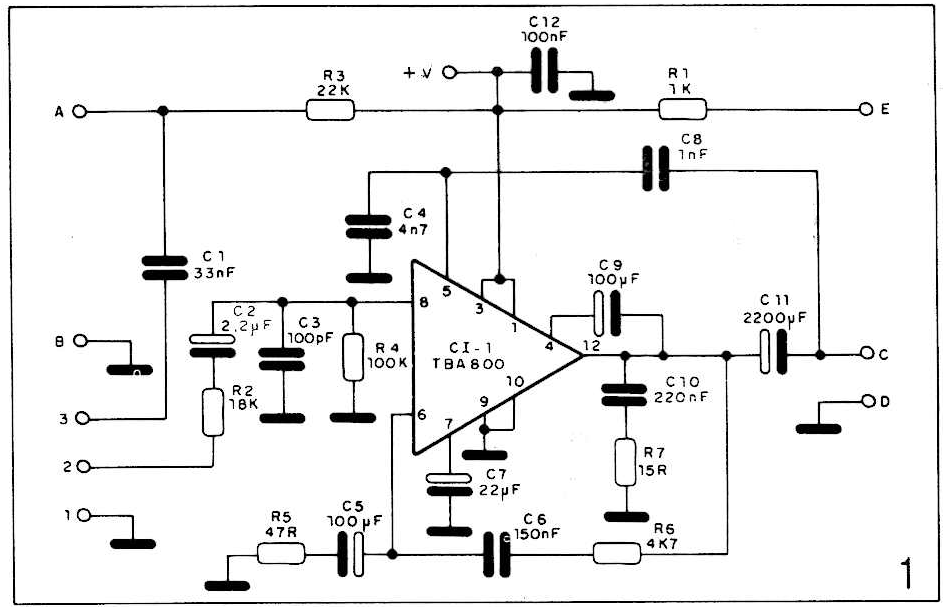

Na figura 1 temos o diagrama completo do setor principal do intercomunicador que pode ser considerado um módulo.

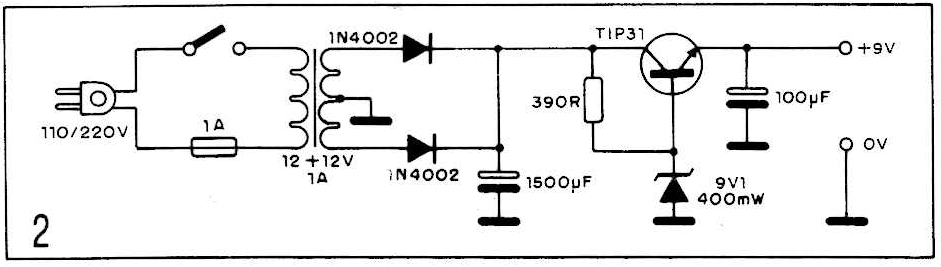

Na figura 2 temos a sugestão de fonte de alimentação de 9V, que deve ter uma capacidade de corrente de pelo menos 600mA.

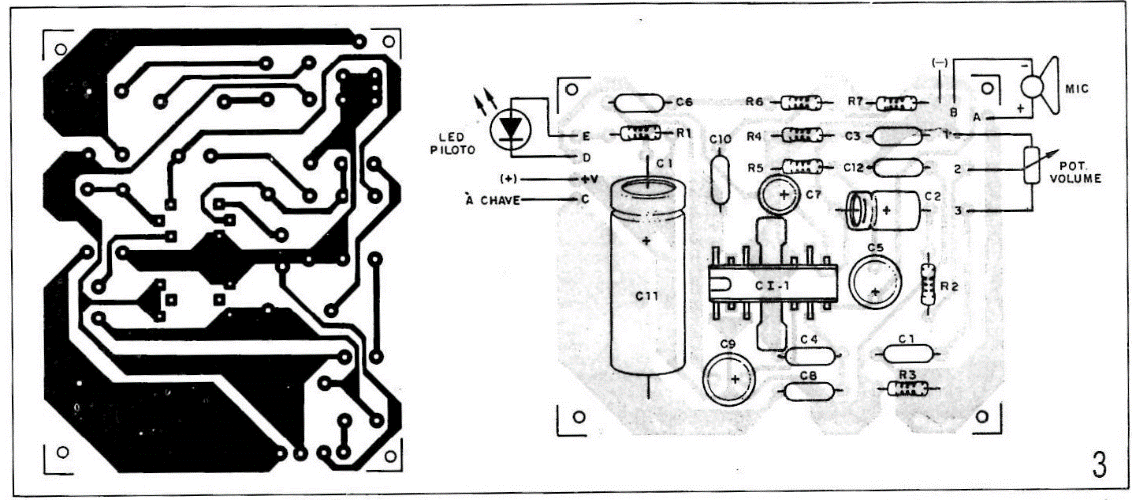

A placa de circuito impresso é sugerida na figura 3.
No desenho da placa temos as posições de conexão dos elementos externos como o controle de volume (um potenciômetro de 47k, o alto-falante pesado de 8 ohms, o microfone de eletreto, a chave comutadora e a fonte de alimentação.
Os capacitores eletrolíticos podem ter tensão de trabalho a partir de 12V e os demais são de poliéster. Já os resistores são de 1/8 ou 1/4W.

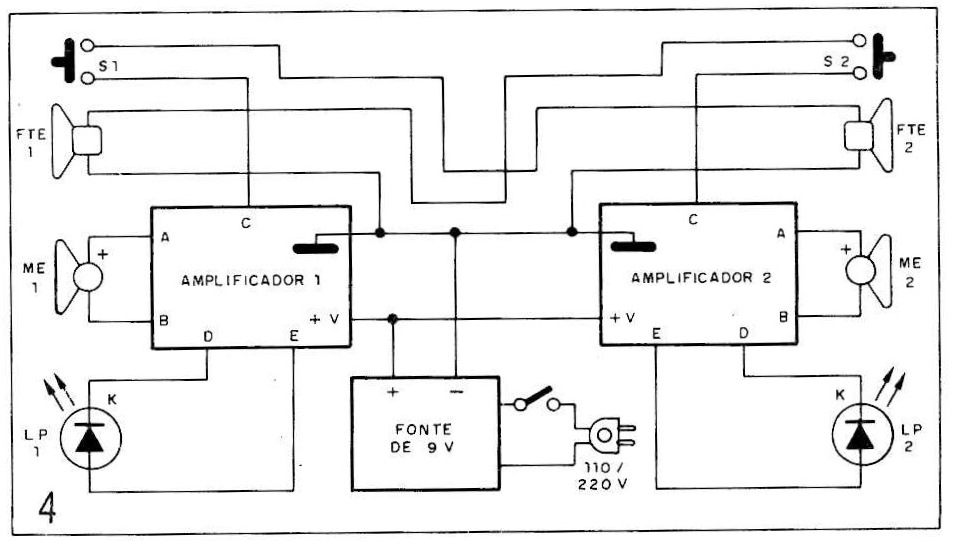

Para um sistema intercomunicador completo são usados dois amplificadores ou dois módulos, conforme mostra a figura 4.
Cada módulo consome aproximadamente 300mA, o que quer dizer que o dimensionamento da fonte, prevendo 600mA de corrente, já é para o caso -de dois canais.
Para mais vias, a fonte deve ser redimensionada e para cada canal um novo módulo deve ser acrescentado. Um sistema de chave permitirá a comutação dos canais.
Como o sinal para a estação remota é a saída de baixa impedância do amplificador, não há necessidade de se usar fio blindado, no entanto o fio não deve ter mais de 20 metros de comprimento, para que sua resistência não cause uma perda de potência.
PROVA E USO
Para testar o aparelho basta conectar a fonte de alimentação e apertar o botão para "falar". Falando perto do microfone deve ser ouvida a reprodução do som no alto-falante remoto de maneira clara.
Se ocorrerem roncos no alto-falante deve ser verificada a conexão do microfone e também a filtragem da fonte de alimentação.
Comprovado o funcionamento é só usar o aparelho.
