Que tal você regar o jardim de sua casa eletronicamente? Isso mesmo, "eletronicamente"! Com este dispositivo você pode regar suas plantas com um simples girar de botão, além disso, o hidro sequencial fornece um efeito ornamental bastante bonito dando à sua residência ou loja um toque de classe e requinte!



Nota: Artigo da Revista Saber Eletrônica 194 de 1989



Efeitos de luz e som são sempre atraentes, principalmente quando elaborados com recursos eletrônicos sofisticados. No entanto, o que muitos talvez não possam imaginar é a possibilidade de termos efeitos de água aproveitando tais recursos.

De fato, se partimos de uma simples fonte de jardim e implementarmos recursos eletrônicos que façam a água jorrar sequencialmente, ao mesmo tempo que focos de luz a iluminem com efeitos especiais de cores, os resultados finais podem ser espantosos.

O que propomos aqui é justamente isso: um sistema hidro sequencial que consiste num circuito eletrônico de fácil montagem e que pode acionar um conjunto de solenoides, do tipo usado em máquinas de lavar roupa, capazes de controlar diretamente o fluxo de água, com boa rapidez de resposta de uma fonte decorativa de jardim ou praga pública.

É claro que a aplicação básica proposta aqui é decorativa, mas nada impede que modificações sejam feitas como por exemplo o prolongamento do ciclo de funcionamento para 24 horas, caso em que podemos ter a irrigação automática de jardins, estufas etc.

Todos os componentes usados na montagem são de fácil obtenção, não havendo qualquer dificuldade para quem desejar sua realização prática. Contudo há necessidade de uma certa habilidade mecânica por parte do montador para a instalação do sistema na fonte onde ele deve operar.




| Clique na imagem para ampliar |







O CIRCUITO

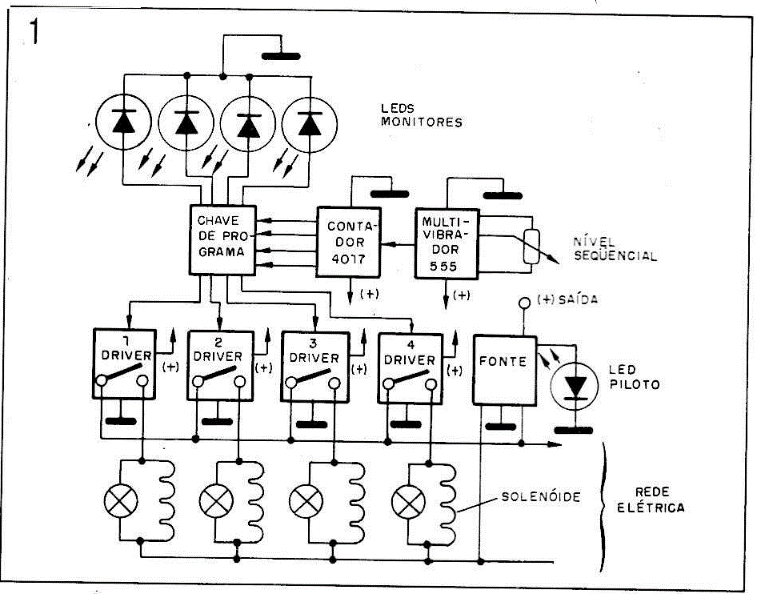

O circuito em si é bastante simples, como você pode ver pelo diagrama em blocos dado na figura 1.

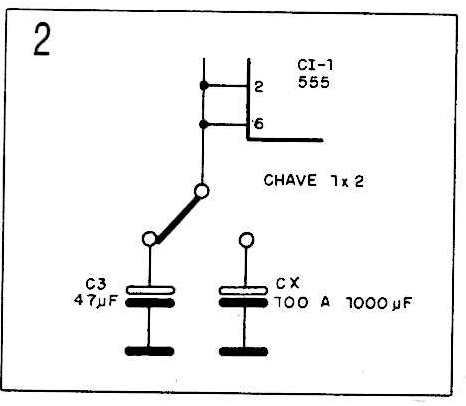

O circuito integrado CI-1 determina a velocidade de sequenciamento de um contador Johnson (4017). O ajuste de tempo do multivibrador pode ser feito de 1 a 5 segundos. Para a obtenção de tempos maiores, damos uma sugestão: incorporar uma chave de 1 polo x 2 posições, fazendo a comutação entre dois eletrolíticos, C3 de 47 µF e CX, que deve ter seu valor experimentado entre 100 e 1000 µF (figura 2).








Os pulsos obtidos na saída do multivibrador são aplicados a outro integrado (CI-2 — contador Johnson de 10 saídas), que foi montado para ter somente quatro saídas. Para quem quiser um hidro sequencial com mais de quatro canais, é só aumentar o número de saídas do 4017. Porém isso irá encarecer demasiadamente o projeto, sendo mais viável utilizar somente quatro saídas. Após o integrado CI-2, temos um jogo de duas chaves (S3 e S4) de 2 polos x 2 posições, que servem de programa, mudando a sequência de acionamento dos solenoides, e os leds que servem para monitorar o sequenciamento do circuito. E, para finalizar, temos os estágios de saída (4 drivers) que utilizam como peças principais um transistor e um relé. Nota-se que existe um capacitor entre os contatos do relé, que fornece uma pequena corrente ao solenoide e à lâmpada, quando o relé estiver aberto. Quando o mesmo fechar e em seguida abrir os contatos, o capacitor fará com que não haja centelhas nos contatos do rele, aumentando assim a vida útil do mesmo.

O conjunto de solenoides é ligado em paralelo com lâmpadas comuns, aumentando ainda mais o efeito visual e dando mais beleza ao sistema, causando assim um maior interesse por parte das pessoas que o observa.

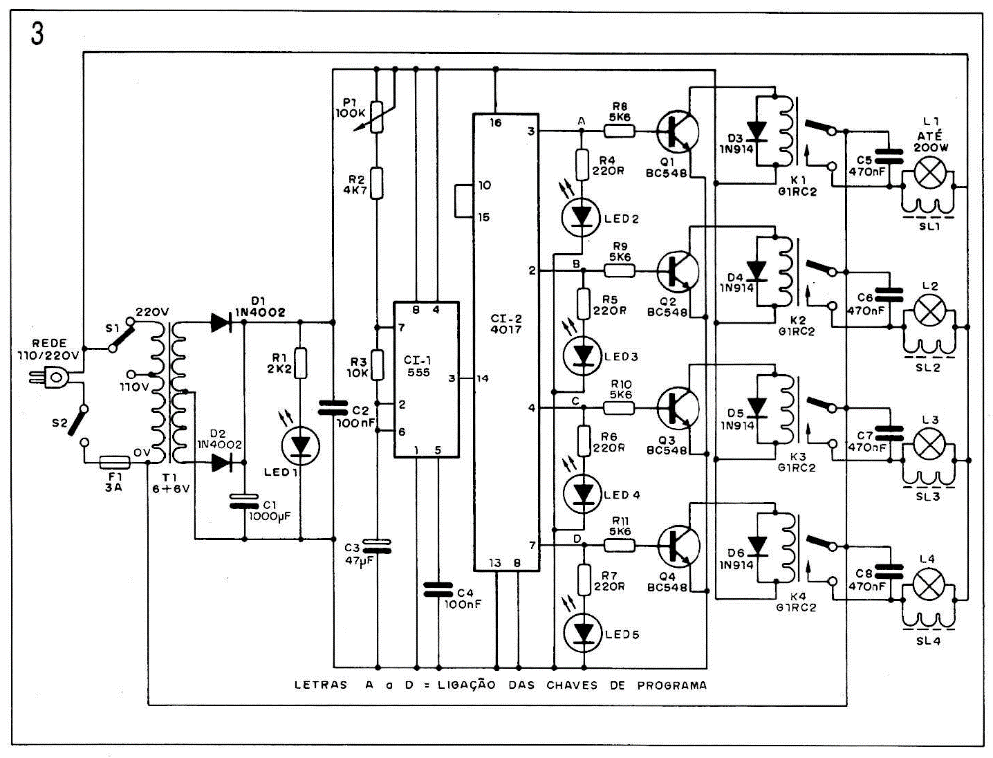

Na figura 3 é apresentado o diagrama esquemático do circuito, que é bastante simples, sendo os componentes de baixo custo e de fácil aquisição.




| Clique na imagem para ampliar |







MONTAGEM

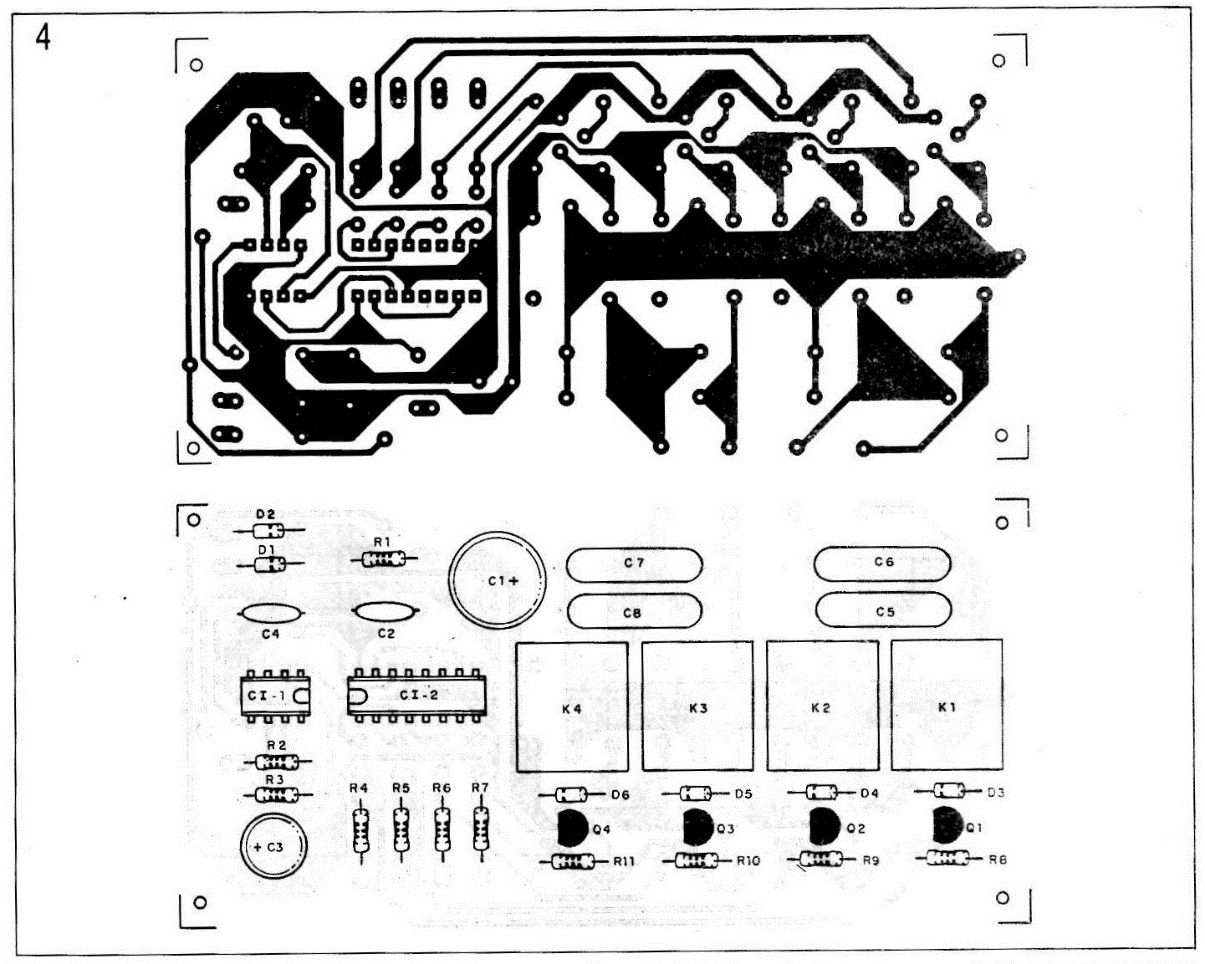

A placa de circuito impresso é apresentada na figura 4, em seu tamanho natural de 18 x 8cm.

O transformador usado como fonte tem sua saída de 6+6V com 500mA de corrente, o primário deve ter entrada para 110 e 220V, sendo a mudança de voltagem feita por uma chave do tipo HH ou similar de 1 polo x 2 posições.

Para os transistores equivalentes como os BC338, BC337, BC237, BC547 etc., servem sem maiores problemas. Já os diodos (D3 a D6) são do tipo 1N914 ou mesmo 1N4148. D1 e D2 são retificadores 1 N4002, ou equivalentes de maior tensão.

A tensão de trabalho dos eletrolíticos deverá ser a partir de 16V. Os de- mais capacitores são todos de poliéster e C5 a C8 devem ter tensão de trabalho de pelo menos 350V, já que irão trabalhar diretamente na rede elétrica.




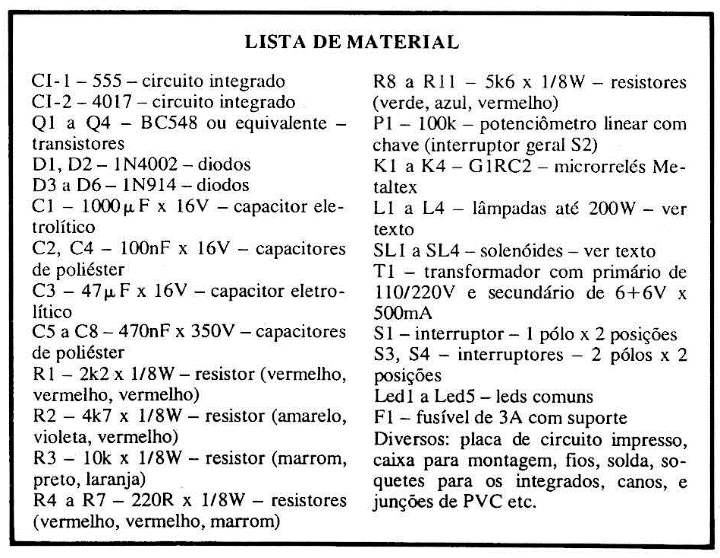

| Clique na imagem para ampliar |










| Clique na imagem para ampliar |





O potenciômetro P1 é do tipo linear com chave (interruptor geral S2). Sugerimos que os integrados sejam fixados em soquetes apropriados para 8 e 16 pinos.

Os reles são do tipo G1RC2 para 12 volts da Metaltex, os da Sharck também podem ser usados, desde que sejam para 12 volts, e a posição dos terminais seja compatível com a placa de CI. Já os leds podem ser de qualquer tipo e de cores diferentes, conforme queira o montador. Todos os resistores são de 1/8 ou 1/4W. F1 é de 3A, fixo em soquete de rosca.

Os solenoides SL1 a SL4, são do tipo comum usados em máquinas de lavar roupa, sendo encontrados em lojas especializadas em venda de peças para máquinas de lavar.

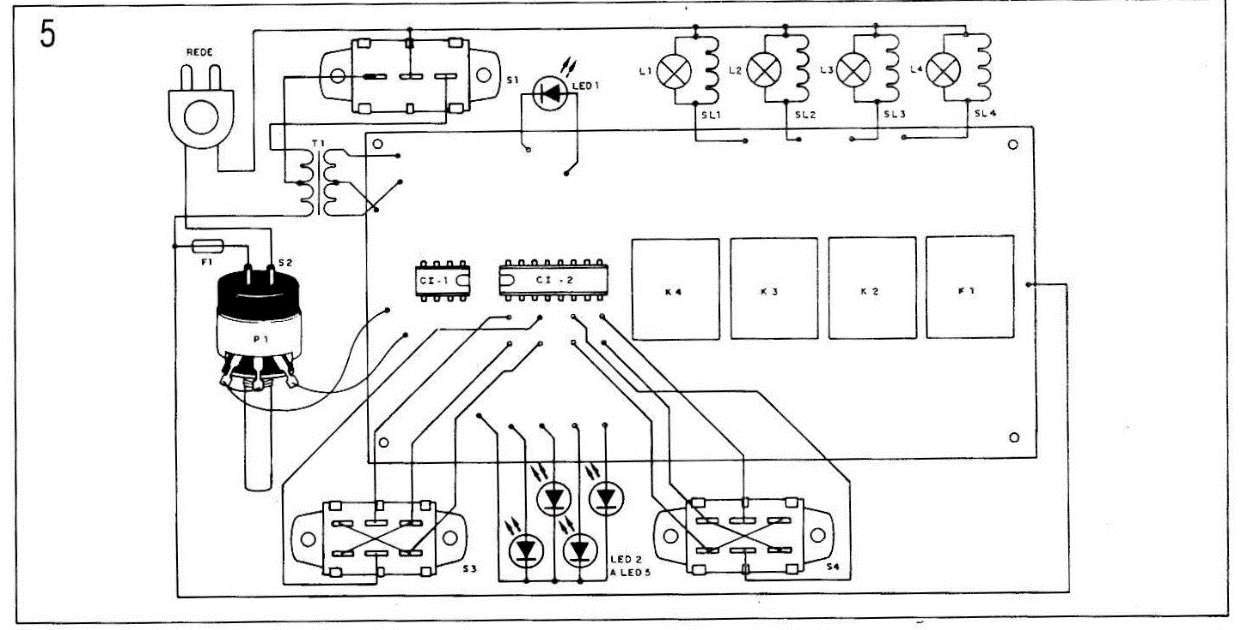

Na figura 5 temos um esboço reduzido da placa de CI, onde mostramos as ligações que devem ser feitas.

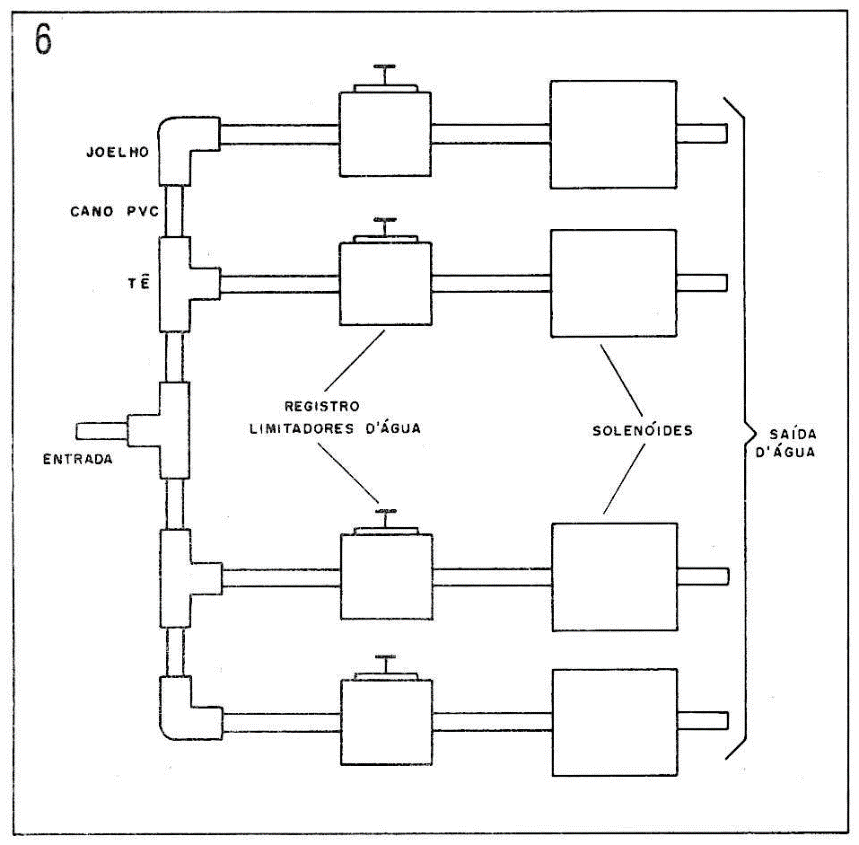

Quem tiver um pouco de prática em encanação, terá maior facilidade em adquirir canos, junções e demais peças necessárias à montagem da parte responsável pela distribuição d'água. O circuito eletrônico em si ficaria alojado em uma caixa plástica PB119. Outra alternativa, seria montar o circuito e os solenoides em uma só caixa, onde ficariam também os controles do aparelho, quatro tomadas para as lâmpadas e uma entrada d'água. A água é distribuída por quatro registros limitadores, indo cada um ao seu respectivo solenoide e saindo para a fonte, (figura 6). Esta última alternativa, é aconselhada somente a quem tenha alguma prática e também ferramentas apropriadas para montar a parte hidráulica.




| Clique na imagem para ampliar |







PROVA E USO



Inicialmente gire P1 em sentido horário, o led1 emitirá luz e os demais começarão a sequenciar, juntamente com as lâmpadas e os solenoides. O ajuste de velocidade é feito no próprio potenciômetro P1.

Para se ter um efeito sequencial diferente, basta selecionar nas chaves de programa 53 e S4.

Quanto às utilidades para o aparelho, fica a critério e atendendo às necessidades de cada pessoa, conforme explicamos no princípio do artigo.

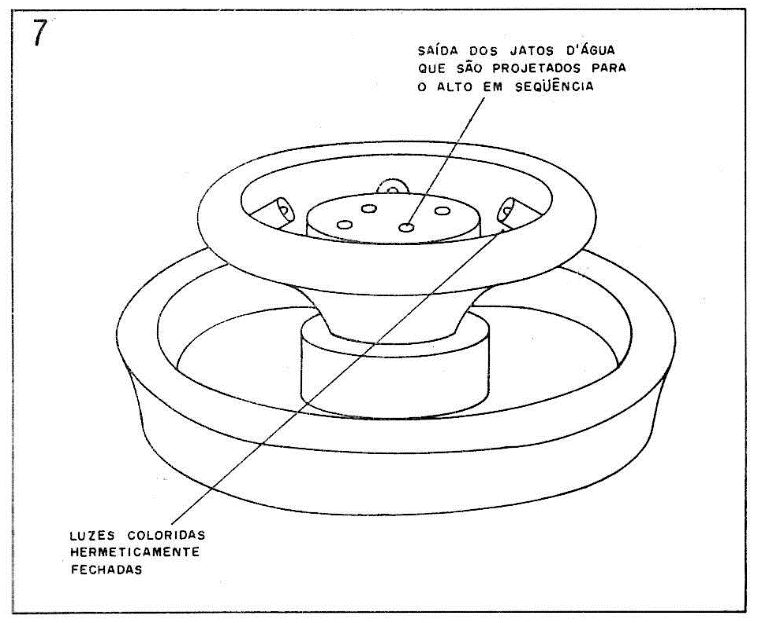

Na figura 7 propomos um chafariz eletrônico ideal para shopping centers, praças, clubes e outros.

Existem esguichos que podem proporcionar efeitos bastante interessantes quando ligados ao hidro sequencial.

A construção do chafariz, ou mesmo de um sistema de irrigação, será bem aceita com este circuito. Cabe a cada pessoa idealizar o seu, conforme o gosto.
