O circuito apresentado tem por função determinar um intervalo de tempo que pode ser ajustado entre alguns segundos até aproximadamente meia hora, ao final do qual fará soar um sinal sonoro com bom volume. Dentre as aplicações possíveis citamos as seguintes: temporização de emulsões fotográficas, temporização para cozimentos de ovos, limitação de tempo em jogadas de xadrez, limitação de apartes em reuniões ou assembleias, controle de duração de exercícios físicos, reações químicas e muitas outras.

O importante neste circuito é a sua simplicidade e o fato dele poder ser instalado facilmente numa caixinha plástica, para uso portátil.

Na nossa versão os tempos podem alcançar pouco mais de meia hora em faixas que o próprio leitor vai determinar.

O aviso sonoro é bastante barulhento, podendo facilmente ser percebido a uma boa distância.

Recursos para a redução do volume do aviso são possíveis e indicados no texto.

As características desta minuteria são:

Tensão de alimentação: 6 V (4 pilhas)

Baixa corrente de repouso: 5mA

Número de semicondutores: 1 integrado e 3 transistores

Faixa de tempos: alguns segundos a meia hora



A base do circuito é o popular 555 na configuração de monoestável.

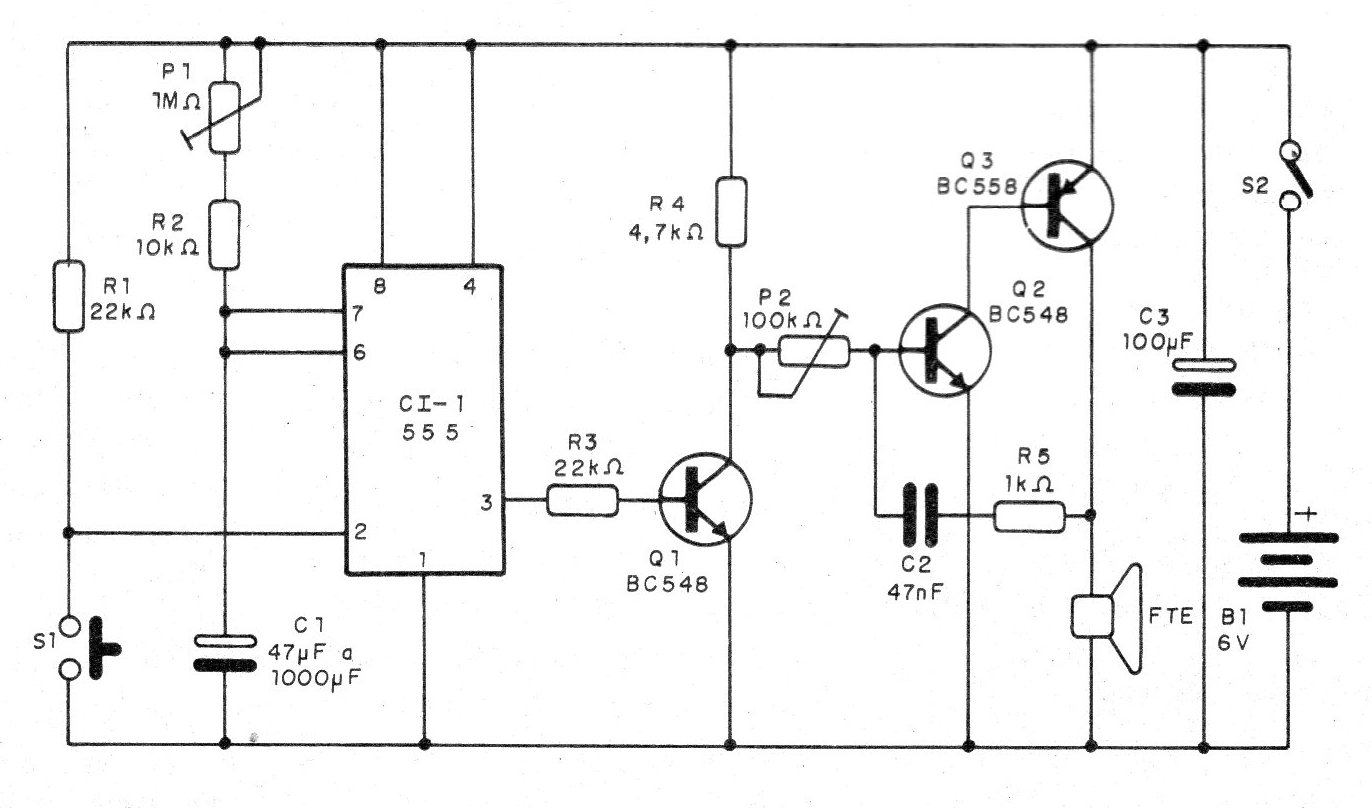

Na figura 1 temos o diagrama completo do aparelho.



Figura 1 – Diagrama da minuteria
Figura 1 – Diagrama da minuteria | Clique na imagem para ampliar |





A realização prática pode ser feita numa placa de circuito impresso universal com padrão de matriz de contatos, por exemplo.

Para o integrado pode ser usado um soquete DlL de 8 pinos, que facilitaria a substituição em caso de necessidade.

Q3 é PNP, diferente de Q1 e O2, que são NPN. Para estes transistores todos, podem ser usados equivalentes.

O valor de C2 não é critico, podendo ficar entre 33 e 100 nF.

O potenciômetro P1 deve ser linear e a ele agregaremos uma escala que será obtida através do cálculo ou com base num relógio ou Cronômetro comum.

S1 e S2 ficam no painel. O primeiro é um interruptor simples e S2 é do tipo "botão de campainha", ou seja, um interruptor de pressão do tipo normalmente aberto. Para provar a unidade, basta colocar P1 na posição de menor tempo e ligar S2.

Tão logo isso seja feito, -deve haver a emissão de som. Se não houver, ajuste P2 para obter o tom que lhe agradar. Apertando S1 tem inicio a temporização ao final da qual o alto-falante emite seu som característico.

Para usar, proceda da seguinte forma:

a) Ajuste P1 no tempo desejado.

b) Ligue S2 e em seguida aperte S1.

Se quiser faixas de tempos menores use valores pequenos para o capacitor C1.

Uma sofisticação que pode ser acrescentada ao circuito é um indicador de temporização que consiste num resistor de 1 k ohms em série com um LED ligado entre o pino 3 do Cl e o negativo da alimentação.



C1-1 - 555

Q1 e Q2 - 80548 ou equivalentes

G3 - BC558 ou equivalente

FTE - alto-falante de 4 ou 8 ohms x 5 cm

S1 - Interruptor de pressão

S2 - interruptor simples

B1 - 6 V - 4 pilhas pequenas

P1 - 1 M ohms - potenciômetro linear (ver texto)

P2- 100 k ohms - trimpot



Resistores: 1/8 W

R1 - 22 k ohms

R2 - 10 k ohms

R3 - 22 k ohms

R4 - 4,7 k ohms

R5 - 1 k ohms



Capacitores:

C1 - 47 uF a 1000 uF x 6 V - eletrolítico

C2 - 47 nF - poliéster ou cerâmico

C3 - 100 uF x 6 V – eletrolítico
