Este artigo de 1979 pode ser montado ainda hoje numa versão mais moderna para transmitir o sinal de MP3 e outras fontes de música para um rádio de FM. O circuito também foi publicado em outras versões em revistas posteriores a 1979, estando no site disponíveis.
Eis aqui um toca-discos que não precisa ser ligado a amplificador ou a qualquer outro aparelho semelhante. Você coloca o disco em seu toca-discos sem fio, sintoniza seu sinal no seu equipamento de som FM, mesmo a uma distância de até 20 metros, e passará a ouvir a musica com a qualidade de som que este aparelho pode fornecer, ou então ouvir ao mesmo tempo no seu radinho de FM no quarto ou no carro estacionado na porta de sua casa. Leia a introdução deste artigo e veja que coisas interessantes você pode fazer com um toca-discos sem fio.
O que propomos levar ao leitor com este projeto .de um toca-discos sem fio e muito simples de ser entendido.
Ligamos a capsula de um toca-discos comum um pequeno transmissor de FM o qual já é instalado no próprio conjunto do toca-discos. Com isso não precisamos ligar este toca-discos a amplificadores ou circuitos equivalentes para ter seu som.

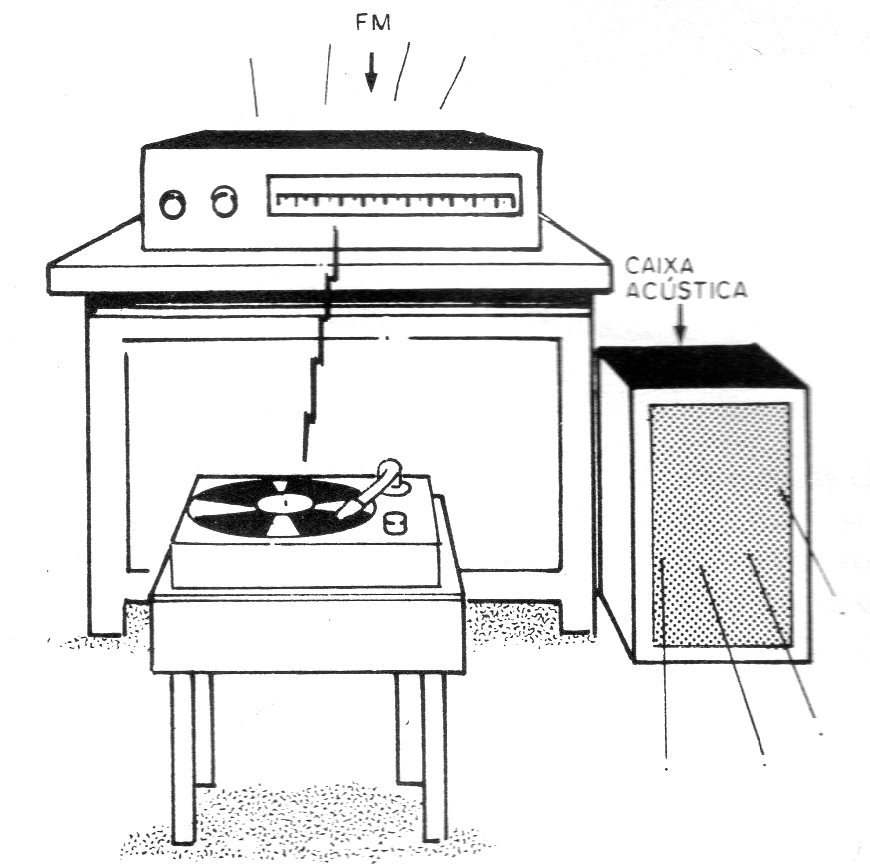

O que acontecerá é que seu som será irradiado para qualquer rádio ou sintonizador de FM colocado nas proximidades, sendo então o som obtido com a qualidade desses aparelhos. (figura 1).
Assim, você pode usar um toca-discos comum de baixo custo e usá-lo como equipamento adicional para transmitir música pela casa. Esta poderá ser ouvida no sintonizador de FM de sua sala, no rádio de FM de seu carro ou mesmo num radinho portátil de FM em qualquer outro ponto da casa.
Uma aplicação interessante está na possibilidade de você deixar seus filhos brincarem com este toca-discos, simplesmente deixando o FM ligado na sua frequência, sem medo de haver dano ao seu precioso toca-discos mais caro que ficaria então desligado. (figura 2).

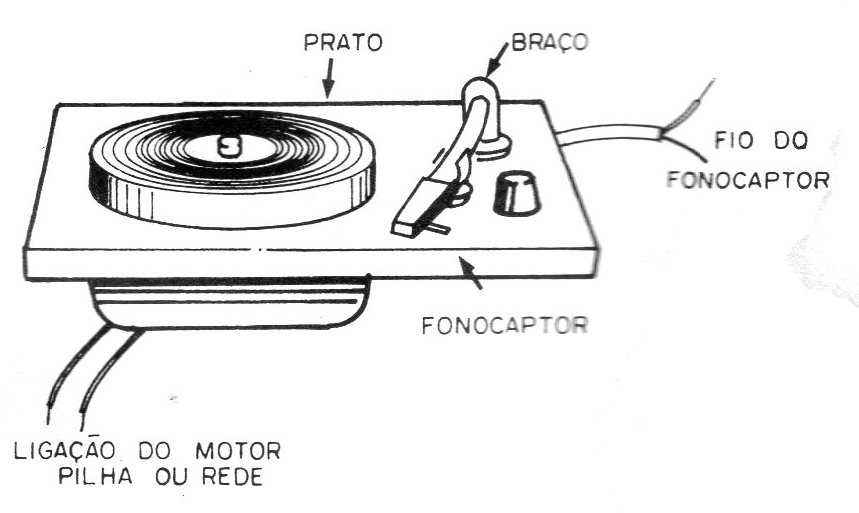

O leitor que dispuser de um toca-discos velho que não mais use ou que se propuser a aproveitar algum fonógrafo antigo poderá economizar muito neste projeto, e mesmo aqueles que não tiverem tal elemento podem perfeitamente usar um dos muitos tipos econômicos vendidos sem caixa a um custo bastante acessível (figura 3).
A montagem de todo o conjunto é muito simples, como o leitor verá não oferecendo dificuldades mesmo aos montadores inexperientes.
COMO FUNCIONA

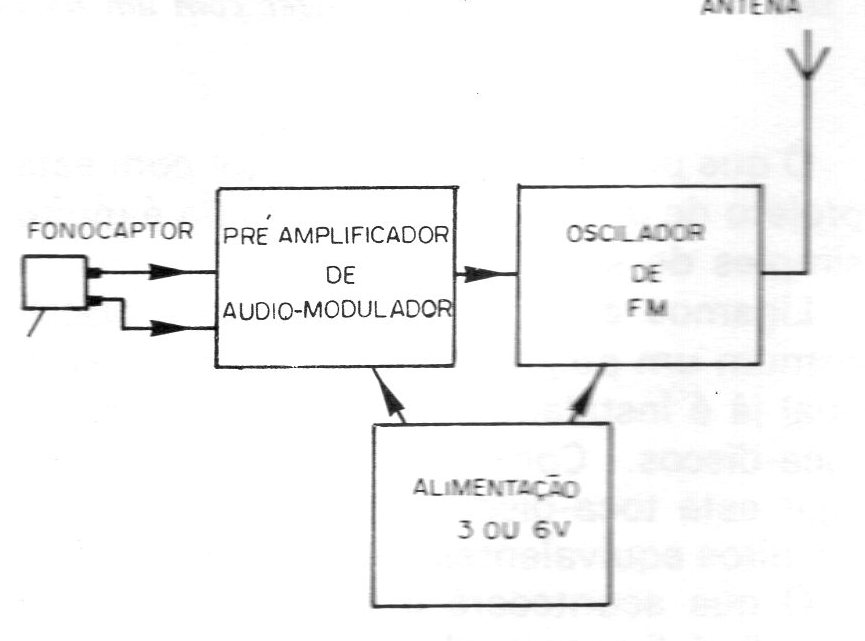

O princípio de funcionamento deste toca-discos é muito simples de ser compreendido. Partimos para nossas explicações do diagrama de blocos da figura 4.

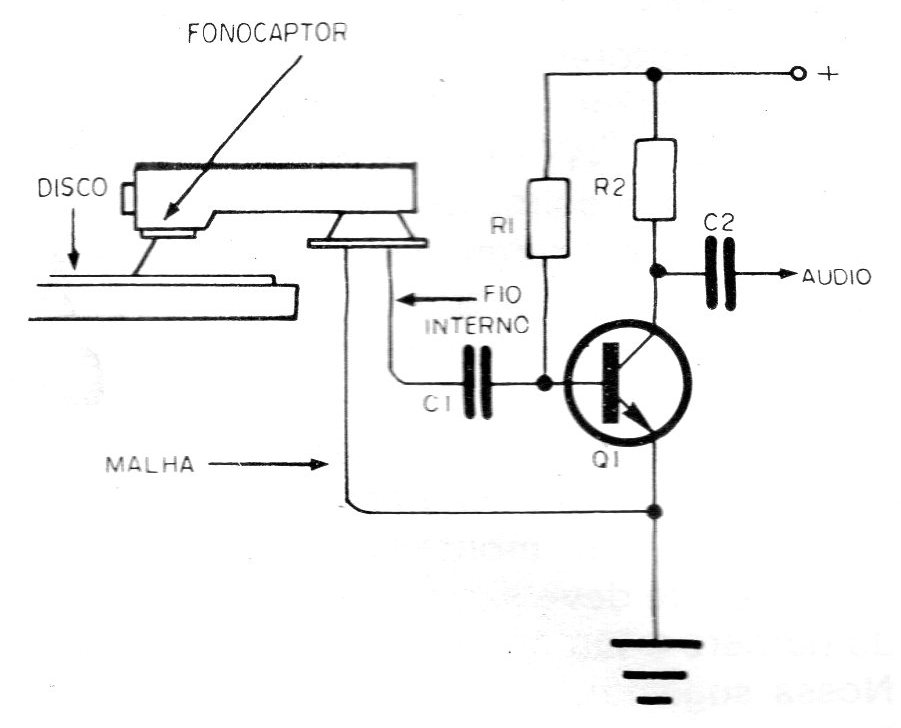

O primeiro bloco representa a fonte de sinal de áudio que é o fonocaptor do toca-discos e o transistor amplificador de áudio que serve também como modulador.
Esta etapa tem por função transformar as oscilações da agulha no sulco do disco que correspondem aos sons gravados em correntes elétricas de frequências e formas de onda correspondentes aos quais servem para modular em frequência um sinal de rádio.
Os toca-discos comuns usam fonocaptores de cristal de bom rendimento na conversão de vibrações mecânicas em eletricidade de modo que um único transistor é suficiente para fazer a amplificação do sinal para sua transmissão. (figura 5).
O sinal desta etapa de áudio e levado a uma etapa osciladora de alta frequência que opera na frequência do receptor em que queremos ouvi-lo.
Como o sinal deve ser sintonizado num receptor de FM, o oscilador deve operar numa frequência entre 88 e 108 MHz.
De modo a permitir que o leitor ajuste esta frequência para um ponto em que não existam estações emitindo existe um trimmer que atuando no circuito ressonante muda sua frequência na faixa desejada.

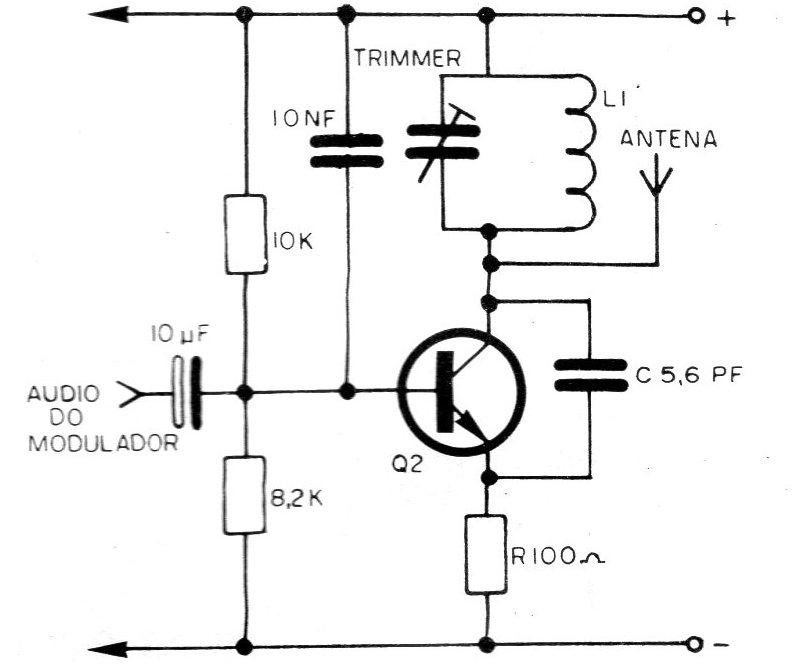

Na figura 6 temos o circuito oscilador de alta frequência que usa um único transistor.
A bobina L1 e o capacitor-ligado em paralelo com ela determinam a frequência de operação do circuito.
Com o transistor indicado, com uma alimentação de 3 à 6 V o circuito tem uma potência capaz de fazer o sinal chegar a distâncias de até 20 m num receptor comum de boa sensibilidade mesmo usando uma antena pequena. Na verdade a antena deve ter seu tamanho limitado a uns 10 ou 15 cm apenas por diversos fatores.
O primeiro se refere a instabilidade que pode ocorrer no funcionamento do circuito se a antena for muito longa e o segundo refere-se as próprias limitações legais para a transmissão de sinais de rádio para além do âmbito domiciliar.
Com o sistema indicado, o sinal emitido é modulado em FM o que significa uma excelente qualidade de som, a qual dependerá somente do tipo de receptor empregado.

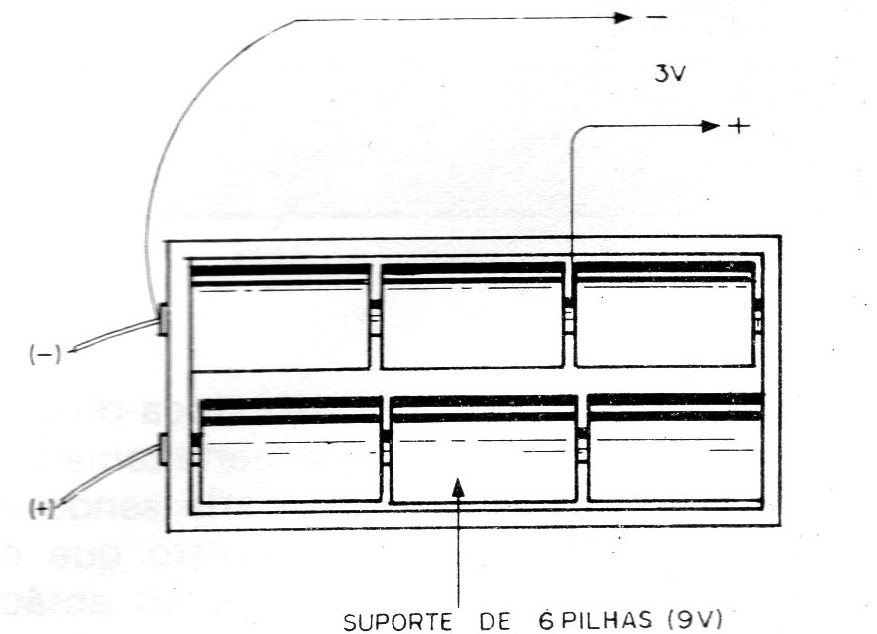

Se seu toca-discos for de 9 V (tensão de alimentação do motor) você pode aproveitar 3 volts da fonte com a ligação da figura 7 para alimentar o transmissor ou então se quiser, em vista do baixo consumo de energia da unidade, usar duas pilhas separadas.
Se a alimentação do motor de seu toca-discos for de 110 ou 220 V ou seja, pela rede local, será conveniente usar então 2 a 4 pilhas para a alimentação do transmissor. O leitor poderá usar um interruptor duplo para controlar as duas alimentações, ou se quiser, interruptores separados.
Como o aparelho é extremamente pequeno sua instalação pode ser feita facilmente sob o conjunto do toca-discos, na mesma caixa com a antena embutida.
OBTENÇÃO DOS COMPONENTES
Todos os componentes usados nesta montagem são extremamente simples de obter, não havendo dificuldade alguma para os leitores.
É claro que aqueles que não tiverem em suas localidades lojas capazes de lhes proporcionar um bom atendimento precisam recorrer a improvisações e até mesmo ao uso de equivalentes (Hoje contamos com fornecedores via internet).
Damos a seguir nossas sugestões neste sentido.
O toca discos pode ser de qualquer tipo de baixo custo, dos que normalmente são usados em fonógrafos de baixo custo quer seja alimentado por pilhas (6 ou 9V) ou então pela rede local (motor de 110 ou 220V).

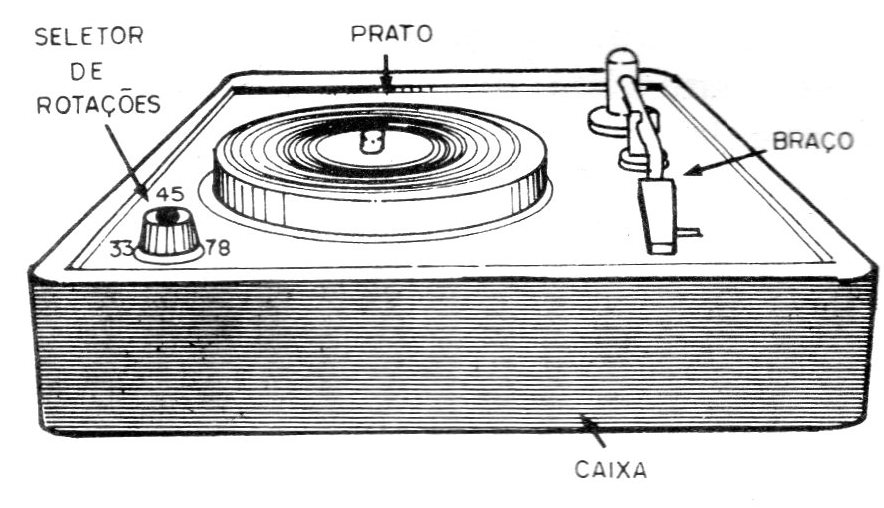

Estes toca-discos normalmente são vendidos sem caixa as quais devem ser adquiridas separadamente ou então feitas pelo montador. Não se preocupe no caso com a parte eletrônica pois ela é bastante pequena para ser colocada em qualquer lugar. (figura 8).
Se o leitor possuir um velho toca-discos que já não usa mais pode perfeitamente aproveita-lo para esta finalidade sendo a única exigência de nosso projeto que o fonocaptor seja do tipo cristal ou então cerâmico.
Os demais componentes são todos comuns em nosso mercado:
A bobina osciladora será enrolada pelo próprio montador usando para esta finalidade fio comum de ligação rígido.
O transistor BC548 admite diversos equivalentes com a mesma disposição de terminais como o BC547, BC238, BC237, etc.

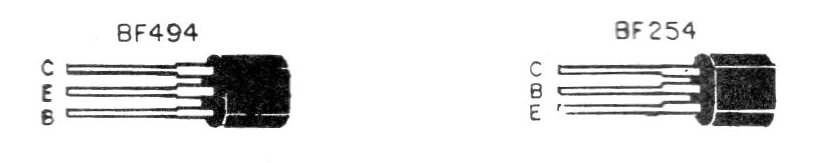

Para o BF494, temos como equivalentes o BF254 e o BF184 mas neste caso o leitor deve tomar cuidado com a disposição de terminais destes transistor (figura 9).
O trimmer pode ser de qualquer tipo comum, e os demais componentes resistores e capacitores podem ser comuns com o valor indicado mas com dissipações de 1/8, 1/4 ou 1/2W (resistores) e tensões de qualquer valor acima de 12V (capacitores).
A ponte de terminais onde é feita a montagem é comprada em barras pequenas, e se o leitor fizer sua montagem em placa de circuito impresso, não deverá ter dificuldades com sua confecção.
A alimentação é feita por pilhas comuns que podem ser montadas num suporte.
Este suporte deve ser adquirido em função do número e tamanho de pilhas. utilizadas. Nossa sugestão é a utilização de 2 pilhas pequenas.
MONTAGEM
O leitor tem duas opções para esta montagem: em placa de circuito impresso ou em ponte de terminais. Se a montagem for feita em placa o leitor deve ter os recursos para sua confecção.
Mas se o leitor fizer a montagem em ponte, não terá dificuldades em instala-Ia na caixa do toca-discos e o funcionamento será o mesmo. Esta versão por sua facilidade de execução é a recomendada para os principiantes.

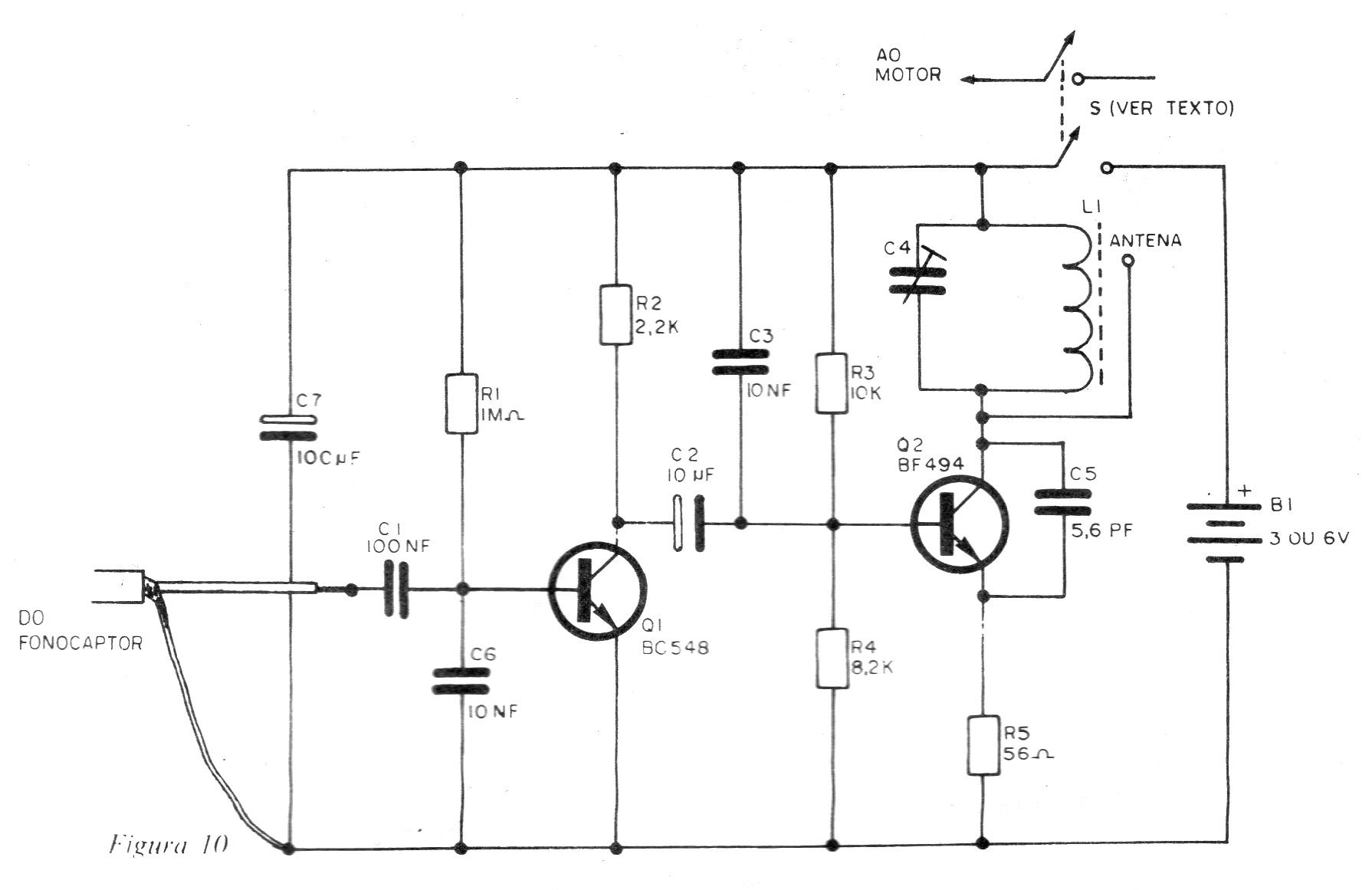

Na figura 10 temos então o circuito completo de nosso toca-discos sem fio com todos os componentes usados.

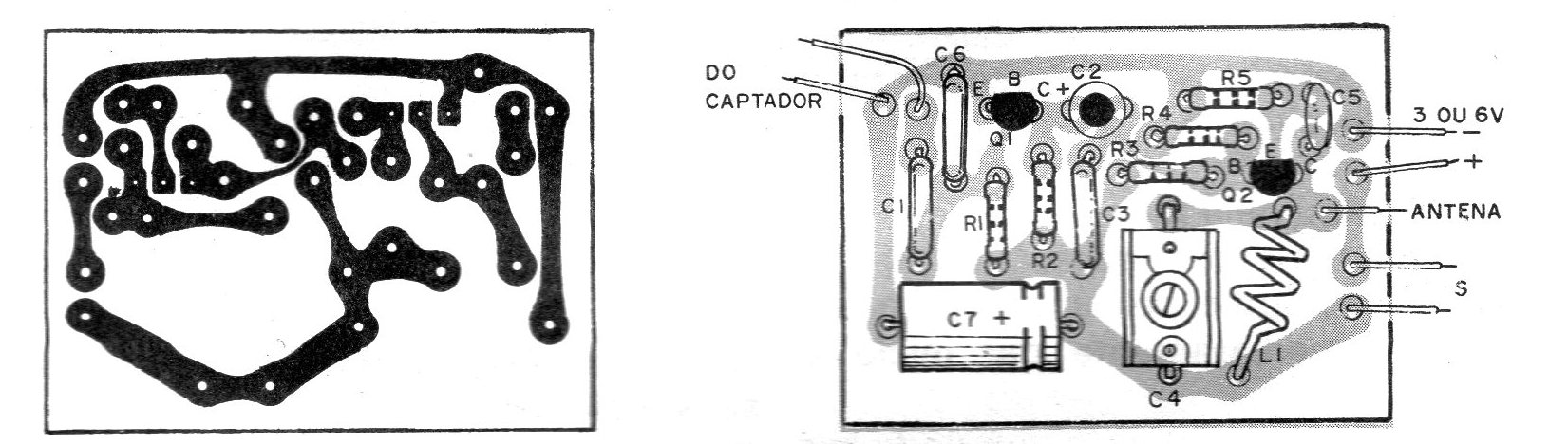

Na figura 11 temos a placa de circuito impresso tanto do lado cobreado como do lado dos componentes (cuidado com os componentes polarizados!).

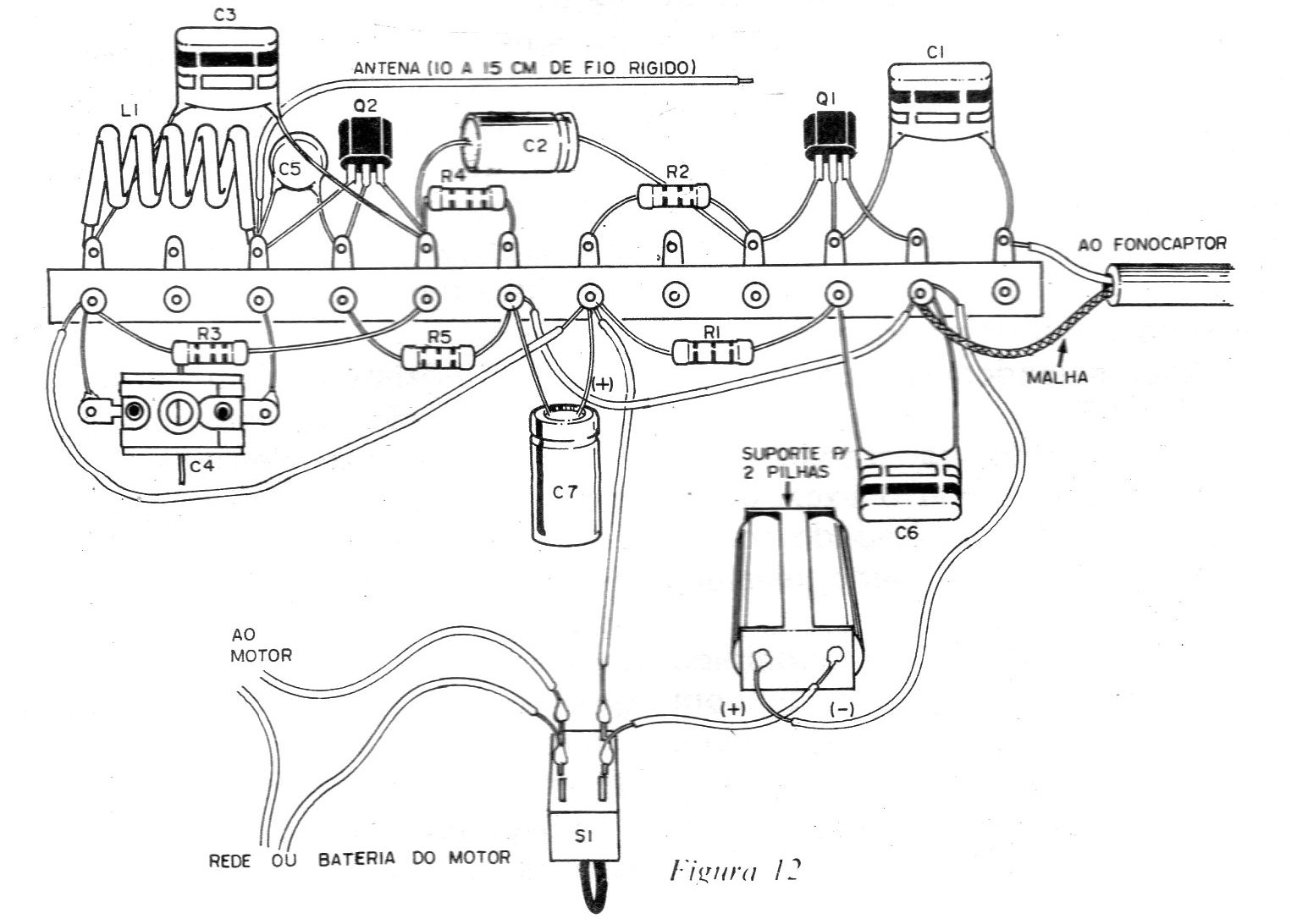

Na figura 12 temos a montagem em uma pequena ponte de terminais que será parafusada no interior da caixa de madeira do toca-discos.
Veja o leitor que temos poucas ligações externas deste circuito: o cabo blindado que vai ao fonocaptor no braço do toca-discos, o fio de conexão ao interruptor e ao suporte de pilhas e finalmente a antena.
A montagem é extremamente simples mas cuidados devem ser tomados para que tudo corra bem. Faça a montagem seguindo as nossas instruções dadas a seguir:
a) Comece preparando a caixa do toca- discos. Se for um tipo antigo verifique se funciona bem, lubrificando o motor se necessário. Veja o estado do fonocaptor. Se não puder saber se está bom ou não você poderá testá-Io depois de montado o nosso circuito.
Esta caixa deve ter um interruptor para ligar e desligar o motor. Você poderá trocar este interruptor por uma chave HH (2 polos x 2 posições) que será usada simultaneamente para ligar a alimentação do motor e também do circuito transmissor de FM que será embutido na caixa.
Com a caixa preparada pode-se passar a montagem do circuito eletrônico propriamente dito.
Se você optou pela montagem em placa deve ter os recursos necessários a sua confecção e se optou pela montagem em ponte pode imediatamente dar início a mesma.
b) o primeiro componente que pode ser soldado no circuito (tanto na ponte como na placa) é o trimmer. Cuidado para fazer com que a armadura de cima seja ligada ao polo positivo da alimentação e a de baixo no coletor do transistor. Se houver inversão o circuito tornar-se-á instável podendo a frequência ”fugir".

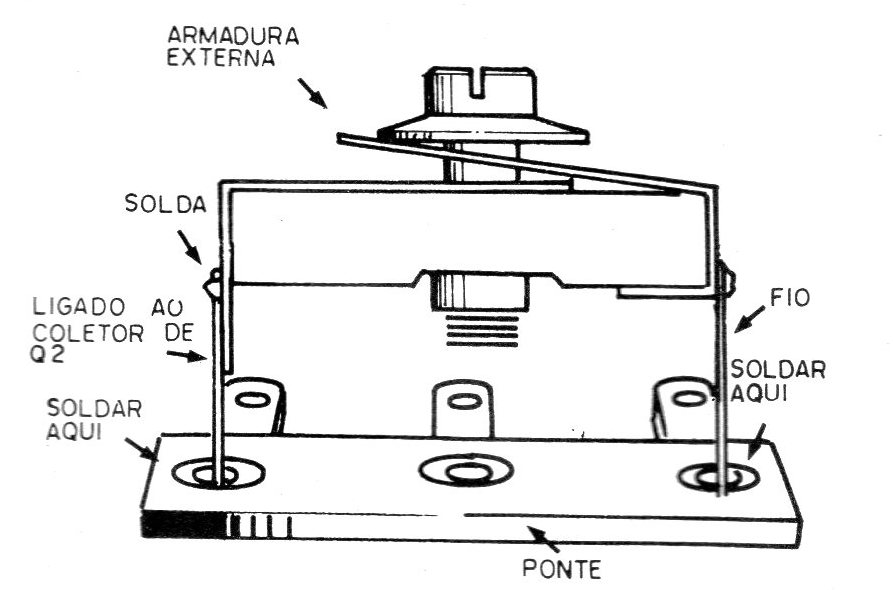

Este trimmer no caso da ponte de terminais é sustentado por dois pequenos pedaços de fio rígido soldados de maneira indicada na figura 13.
c) A seguir, solde os transistores, tomando cuidado para que o excesso de calor não venha afetá-los. Cuidado com a disposição de terminais se usar equivalentes.

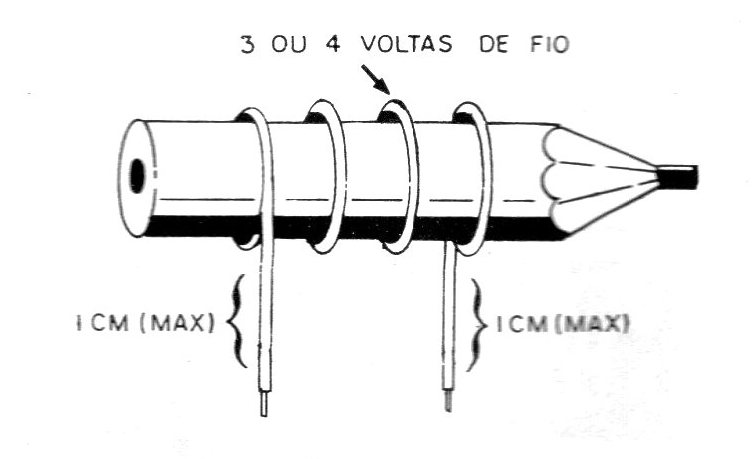

d) A bobina é feita com Fio esmaltado grosso (16, 18 ou 20 AWG) ou então com um pedaço de fio rígido comum de capa plástica. Ela simplesmente consta de 3 voltas deste fio enroladas de tal modo a ter um diâmetro de aproximadamente 1 cm e a separação entre as espiras da mesma ordem que o diâmetro do fio. Use um lápis comum como forma para esta bobina retirando-o depois da mesma feita (figura 14).
A bobina não é crítica já que podem ser seus efeitos compensados pelo trimmer mas eventualmente pode ser necessário um ”aperto" das suas espiras ou uma "esticada" no sentido de deslocar sua faixa de operação.
e) Com estes componentes soldados passe aos resistores, observando seus valores pelos anéis coloridos em seu corpo. Faça sua soldagem na ponte de modo que seus terminais fiquem os mais curtos possíveis.
f) Os próximos componentes a serem soldados serão os capacitores. Observe que os capacitores eletrolíticos têm polaridade certa para a ligação. Veja a marca de ou (-) em seu corpo. No caso dos capacitores de poliéster metalizado, veja os seus valores pelas cores de suas faixas e tome cuidado no seu manuseio para não quebrar seus terminais. No caso dos capacitores cerâmicos, evite também o excesso de calor que pode estraga-los.
g) Agora o leitor já pode fazer as interligações na ponte de terminais usando fio rígido de capa plástica ou mesmo fio flexível.
h) Com a placa de circuito impresso com todos os componentes soldados ou a ponte de terminais montada, passe à ligação dos componentes externos. Para esta finalidade fixe estes componentes: suporte de pilhas, chave que liga e desliga a unidade e a antena que nada mais é do que um pedaço de 10 à 15 cm de fio que será colado na parte interna da caixa.
A placa de circuito impresso ou a ponte de terminais podem então ser presas por meio de parafusos na caixa.

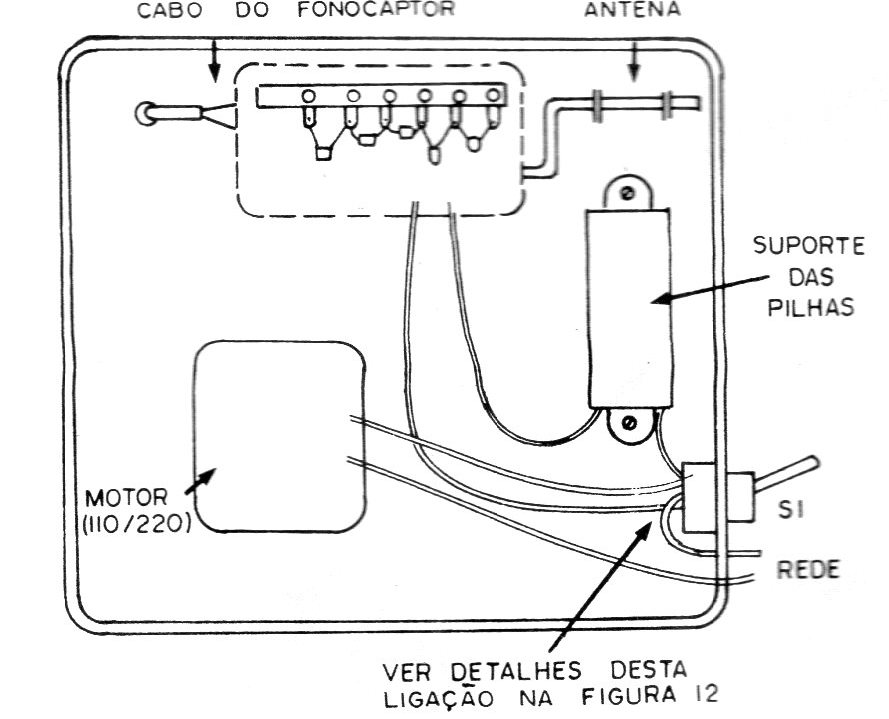

Para as ligações entre os componentes siga a figura 15.
Veja que é importante observar que o condutor interno do cabo blindado é que vai à base do transistor e a malha ao polo negativo da alimentação. Se houver inversão o aparelho emitirá um zumbido desagradável ao ser ligado.
Com todos os componentes montados, você deve conferir as ligações para então fazer uma prova de funcionamento.
PROVA E AJUSTES
Terminada a montagem, coloque as pilhas no suporte e ligue a alimentação do conjunto. Inicialmente você não precisa colocar nenhum disco no prato.
Ligue então nas proximidades do toca-discos um receptor de FM (rádio ou sintonizador) procurando por uma frequência desocupada entre 88 e 92 MHz, ou seja, no extremo inferior da faixa.
Vá então com uma chave de fenda ajustando o trimmer ao mesmo tempo mexa com os dedos na agulha do fonocaptor excitando-a. Você em dado momento deve captar no FM o sinal do toca-discos e o barulho dos seus dedos na agulha.
Se o sinal for captado o barulho dos toques de seus dedos na agulha não forem reproduzidos e sinal que a cápsula do toca-discos se encontra estragada devendo ser trocada.
Com o sinal sintonizado, coloque o toca-discos em posição de funcionamento e um disco para tocar. Ajuste então o receptor de FM na sua sintonia para a melhor qualidade de som possível.
Se ao reajustar a sintonia do sinal no receptor este cair sobre uma estação local faça a alteração da frequência do toca-discos atuando sobre o trimmer.
Para usar o seu toca-discos sem fio bastará então ligar o seu FM na frequência para o qual ele foi ajustado e colocar o disco para tocar.
O controle de volume e tonalidade agora será feito no próprio FM.
Se a sua montagem foi bem feita e seu FM for sensível você poderá escutar os sinais de seu toca-discos a distâncias de até mais de 20 metros.
Se o circuito apresentar dificuldades em oscilar ou de sintonia da frequência retire a bobina e altere seu número de espiras experimentalmente até obter o funcionamento desejado.
Q1 - BC 548 ou equivalente
Q2 - BF494 ou equivalente (ver texto)
C1 - 100 nF - capacitor de poliéster
C2 - IO uF x 16 V - capacitor eletrolítico
C3, C6 - 10 nF - capacitor de poliéster
C4 - trimmer
C5 – 5,6 pF - capacitor de cerâmica
C7 - 100 uF x 16 V- capacitor eletrolítico
R1 – 1 M x 1/8 W - resistor - (marrom, preto, verde)
R2 - 2,2 k ohm X 1/8W - resistor ( vermelho, vermelho, vermelho)
R3 - 10k x 1/8 W - resistor ( marrom, preto, laranja)
R4 - 8.2k x 1/8 W - resistor ( cinza. vermelho. vermelho)
R5 - 56 ohms x 1/8 W - resistor (verde. azul, preto)
Diversos: suporte para 2 ou 4 pilhas; ponte de terminais ou placa de circuito impresso, fios, solda, cabo blindado, toca-discos, cabo de alimentação para o toca-discos, etc.
