Iluminação Constante (ART2389)

Eis uma montagem interessante para sua sala de estar, varanda ou mesmo vitrine de loja. À medida que o sol se pôr, uma lâmpada vai gradualmente aumentando de brilho de modo a manter a iluminação local constante. Com o sol totalmente posto e a escuridão total Iá fora, sua sala, varanda ou vitrine estarão completamente iluminadas A montagem é simples e funciona tanto na rede de 110V como na rede de 220 V.

Este circuito tem por base um LDR que sente as variações de luz ambiente, transferindo um comando para um triac que controla uma lâmpada de 5 a 400 watts.

Um ajuste do modo de funcionamento permite condicionar a luz no nível mais alto e mais baixo em função da iluminação.

O circuito pode operar tanto na rede de 110 V como na de 220 V e é bastante compacto, podendo ser instalado numa pequena caixa plástica.

Como Funciona

O Triac opera como um controle de potência, deixando passar mais ou menos corrente para a lâmpada conforme a excitação de sua comporta.

Esta excitação vem de uma lâmpada neon que dispara em diferentes ângulos de condução da corrente alternada, conforme dupla constante de tempo dada por C1 e C2.

P2 ajusta então o nível de excitação máxima, ou seja, a corrente máxima que passa a lâmpada na ausência de iluminação, quando a resistência do LDR é maior.

O LDR funciona como um resistor de derivação para a tensão de disparo da lâmpada neon, atrasando assim o ponto de condução do triac.

Com uma baixa resistência (LDR iluminado) a lâmpada neon só conduz no final do semiciclo, de modo que o disparo do triac se faz bem atrasado deixando para a lâmpada uma pequena corrente.

Com o LDR no escuro a tensão é aplicada na lâmpada rapidamente e o disparo se faz no início do semiciclo, havendo então maior corrente conduzida.

P1 permite ajustar a atuação do LDR em função da iluminação ambiente e suas variações.

O resistor R1 deve ser de 22 k se a tensão de alimentação for de 220 volts.

Uma possibilidade interessante de alterar esta montagem é utilizar um diac em lugar de NE-1. Neste caso, provavelmente C1 e C2 devam ser alterados para se obter a nova faixa de disparo.

Montagem

Na figura 1 temos o diagrama completo do sistema

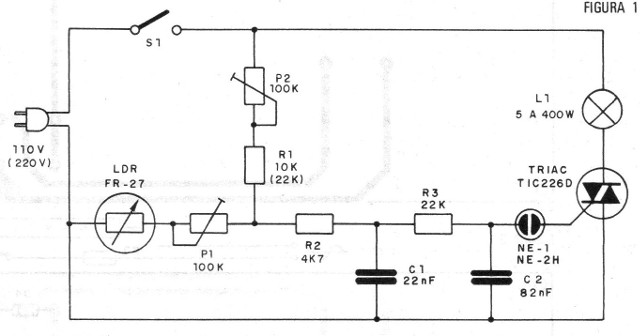

Figura 1 – Diagrama completo do aparelho

Como se trata de montagem simples indicada ao principiante, damos em primeiro lugar a versão em ponte de terminais, mostrada na figura 2.

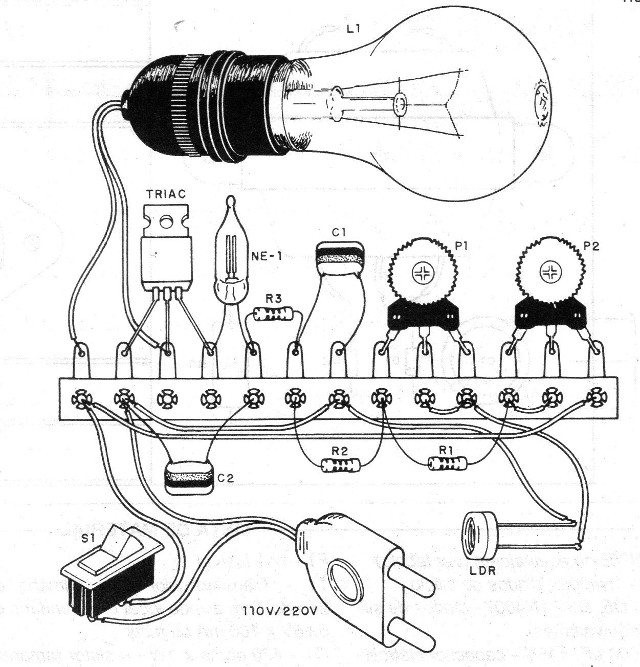

Figura 2 – Montagem em ponte de terminais

Na figura 3 temos uma sugestão de placa de circuito impresso.

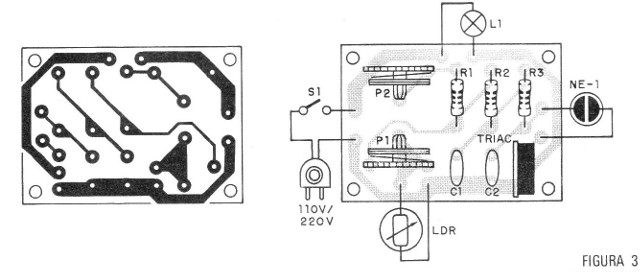

Figura 3 – Placa de circuito impresso para a montagem

O LDR usado pode ser de qualquer tipo. Este LDR deve ficar instalado de modo a não receber a luz da lâmpada que ele alimenta. Se isso ocorrer, teremos um processo de realimentação que fará a lâmpada oscilar, resultando numa espécie de pisca-pisca.

O Triac deve ser dotado de um radiador de calor, tanto maior quanto maior for a potência da lâmpada. Para lâmpadas até 40 watts não é necessário usar.radiador.

Os capacitores C1 e C2 devem ter uma tensão de trabalho de pelo menos 150 volts.

A lâmpada neon é do tipo de 2 terminais sem resistor interno.

Os resistores são todos de 1/8 ou ¼ W conforme a disponibilidade local com qualquer tolerância.

Para uma instalação em loja ou local sem a vigilância total de pessoas ou que tenha produtos inflamáveis, é conveniente proteger a alimentação com um fusível de acordo com a lâmpada.

Prova e Uso

Ligue a unidade à rede com uma lâmpada pequena inicialmente (5 a 40 watts).

Tampe o LDR e ajuste o trimpot P2 de modo a obter máxima luz. Descubra o LDR e ajuste P1 para que a lâmpada apague.

Ajuste depois novamente P2 para ter uma atuação segundo os graus de iluminação desejados.

É importante lembrar que, dadas as características de disparo da lâmpada neon, na máxima sensibilidade não obtemos 100% da iluminação da lâmpada mas sim uns 70 ou 75%.

Isso deve ser levado em conta ao se escolher uma lâmpada para uma aplicação prática.
