Bargraph AC DC Com Um Integrado (ART2200)

Existem diversos circuitos integrados que proporcionam a indicação por melo de barra de LEDs que são usados em equipamentos de som comerciais e mesmo outros tipos de aparelhos e por isso podem ser encontrados no mercado de reposição com relativa facilidade. Uma série importante destes integrados é a formada pelos LB1403,1413,1423 e 1433 da Sanyo. Neste artigo, fornecemos as características técnicas destes Integrados com uma aplicação que pode servir de base para um VU de LEDs ultra-simples.

Indicadores de nível de som (VU meters) com barra de LEDs, ou mesmo indicadores de sintonia ou tensão com barra de LEDs, são comuns em diversas aplicações, tais como: aparelhos de som comerciais, veículos, fontes de alimentação, etc.

Para elaborar projetos destes indicadores encontramos diversos integrados comerciais, alguns muito populares e outros de custos elevados.

Uma série de integrados interessante, apresentamos neste artigo e que consiste em 4 tipos da Sanyo que diferenciam pela sensibilidade de entrada, os níveis em que ocorrem as comutações pelos comparadores e a corrente constante que circula pelos LEDs indicadores.

Com base nas informações fornecida neste artigo e pela própria disponibilidade do integrado, o leitor estará apto a escolher sua versão que tem um diagrama no decorrer do próprio artigo.

O importante dos integrados desta série é que, precisamos de apenas 4 componentes externos, para ter um bargraph sensível a sinais de áudio ou tensões, capaz de excitar 5 LEDs podendo ser alimentado com apenas 6 volts.

Dentre os destaques que o fabricante apresenta para estes integrados temos:

- capacidade de excitação de 5 LEDs com correntes constantes.

- Operação tanto com tensões AC como DC de entrada já que os integrados possuem amplificadores retificadores internos.

- Os níveis de iluminação dos LEDs são estáveis, mantidos através de um sistema de regulagem interna, mesmo que a tensão de alimentação varie.

- As tensões recomendadas de alimentação podem ficar entre 3,5 e 6,0 V o que possibilita sua aplicação em equipamentos portáteis, alimentados por pilhas.

- O integrado é apresentado em invólucro de 9 pinos alinhados (SEP) o que facilita a elaboração do projeto da placa de circuito impresso.

As características para os integrados da série são:

a) LB1403:

Sensibilidade de entrada: 85 mv rms (tip)

Níveis do comparador: +6 dB, +3 dB, 0 dB, -5 dB, -10 dB

Corrente no LED: 15 mA (dc)

b) LB1413

Sensibilidade de entrada: 105 mV rms (tip)

Níveis do comparador: 1,67 VC3, 1,33 VC3, VC3, 0,67 VC3, 0,33 VC3

Corrente nos LEDs: 15 mA (tip)

VC3 é a tensão de referência dada pelo ajuste externo no pino 8

c) LB1423

Sensibilidade de entrada: 85 mV rms (tip)

Níveis do comparador: +1,67 dB, +3 dB, 0 dB, -5 dB, -10 dB

Corrente nosLEDs: 7 mA (tip)

d) LB1433

Sensibilidade de entrada: 105 mV rms (tip)

níveis do comparador: 1,67 VCS, 1 ,33 VC3, VC3, 0,67 VCS, 0,33 VC3

Ver nota acima sobre VC3 - tensão de ajuste no pino 8.

Máximos absolutos

Tensão máxima de alimentação (Vcc max): 18 V

Potência de dissipação 'máxima (Pd max): 1,1 W

Temperaturas de Operação: -25 a +60 °C

Condições de Operação

Tensão de alimentação: 6 V (tip)

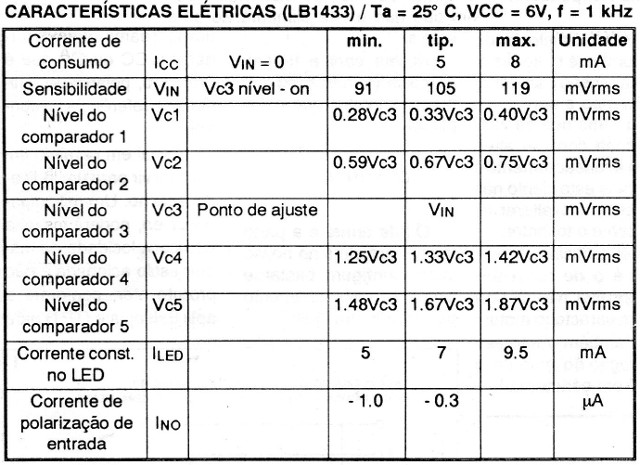

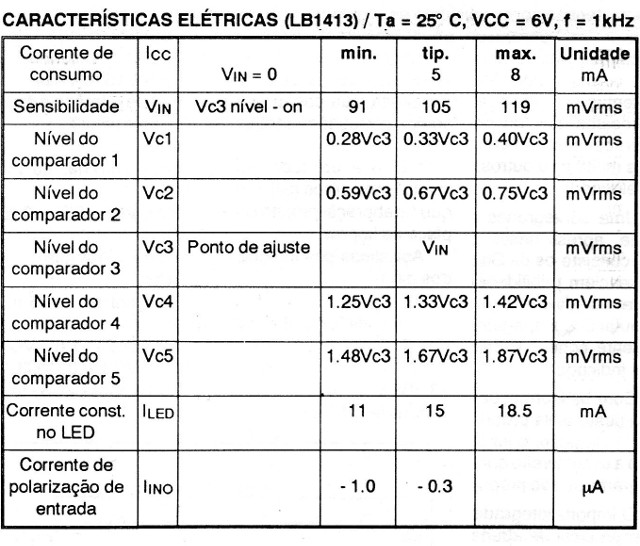

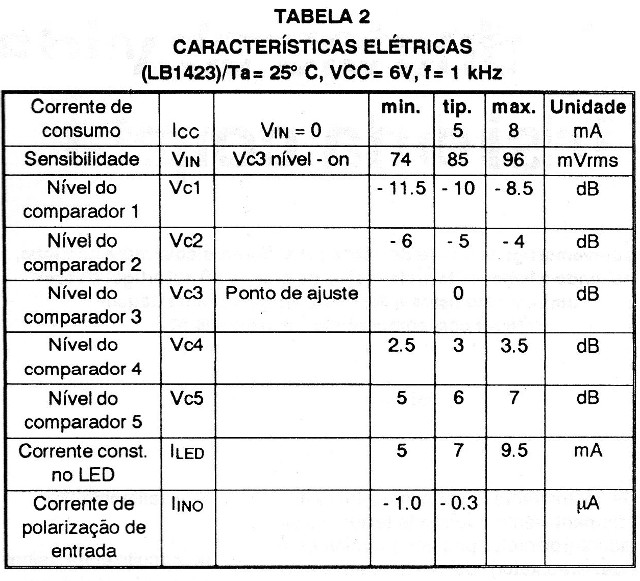

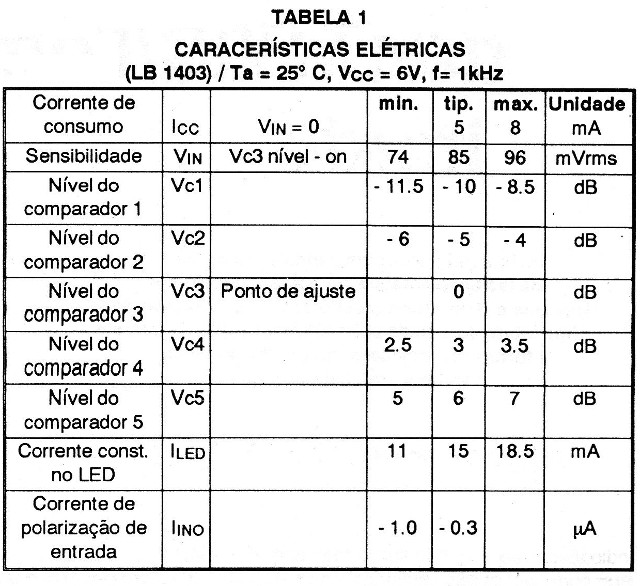

Nas tabelas 1 e 2 damos as características individuais elétricas dos 4 integrados desta série.









MONTAGEM

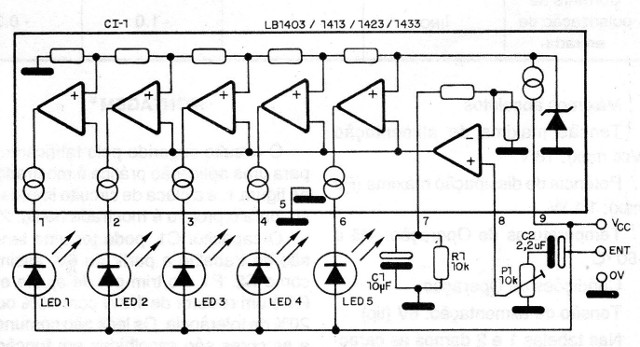

O circuito sugerido pelo fabricante, para uma aplicação prática é mostrado na figura 1.

Figura 1 – Circuito de aplicaçãp

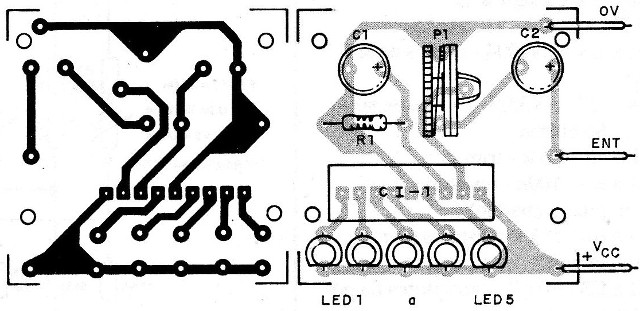

A placa de circuito impresso, para o projeto é mostrada na figura 2.

Figura 2 – Placa para a montagem

O capacitor C1, pode ter uma tensão de trabalho a partir de 6 , assim como C2.

P1 é o trimpot de ajuste e, R1 é um resistor de 1/8 W com 10% ou 20% de tolerância. Os LEDs são comuns e as cores são escolhidas em função da aplicação.

A alimentação é feita com 6 V e a corrente máxima deve ser prevista levando-se em conta o acendimento dos 5 LEDs mais aproximadamente 5 mA do próprio circuito.

AJUSTE E USO

O ajuste é feito aplicando-se um nível de sinal ou de tensão conhecido na entrada e atuando-se sobre o trimpot para que o LED correspondente seja o último aceso.

Para usar, leve-se em conta as limitações do circuito no que se refere a intensidade do sinal de entrada e também a tensão usada na alimentação.
