Este circuito, pelo seu tempo de montagem, custo e simplicidade pode ser considerado "instantâneo". De fato, se o leitor precisa de um simples mixer para duas ou mais entradas, mas não quer um projeto sofisticado a solução está neste circuito. Alimentado por pilhas comuns ele é suficientemente compacto para ser usado em qualquer lugar.
Numa mesa de reuniões desejamos misturar os sinais de três microfones para gravação do que ocorre. Como fazer isso de maneira simples e imediata
Um mixer é a resposta, mas neste caso não precisamos de um mixer sofisticado.
Basta um circuito que tenha um certo ganho para compensar a presença de três fontes de sinais que podem carregar o circuito, e que seja bastante simples para funcionar com pilhas.
A solução que apresentamos pode ser considerada ideal para aplicações de menor compromisso, mas que ocorram com frequência.
Se o leitor faz filmagens a utilização de dois ou mais microfones pode ser interessante e este pequeno mixer é uma solução simples, funcional e econômica.
CARACTERÍSTICAS
Tensão de alimentação: 3 a 6 V
Consumo: menor que 1 mA
Número de entradas: 2, 3 ou mais
Ganho: 10 (aprox.)
COMO FUNCIONA
Os sinais de três entradas são aplicados aos 3 potenciômetros que determinam sua participação no sinal de saída via capacitores C1, C2 e C3 que isolam o circuito da corrente contínua de polarização do transistor.
Os três sinais misturados são retirados a partir dos cursores dos potenciômetros e aplicados à base do transistor que os amplifica.
O sinal amplificado aparece no coletor onde é levado via C4 ao circuito externo que pode ser a entrada do amplificador final, de um gravador, de uma câmera de vídeo ou ainda um transmissor experimental
C4 isola o circuito externo da corrente contínua de polarização do transistor. C5 desacopla a fonte de alimentação.
MONTAGEM

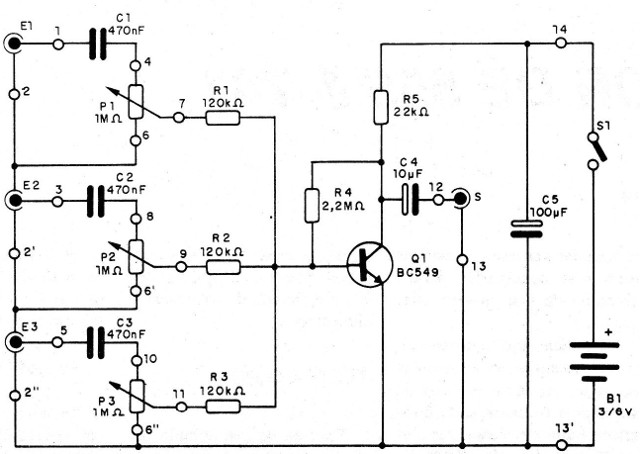

Na figura 1 temos o diagrama completo do mixer.

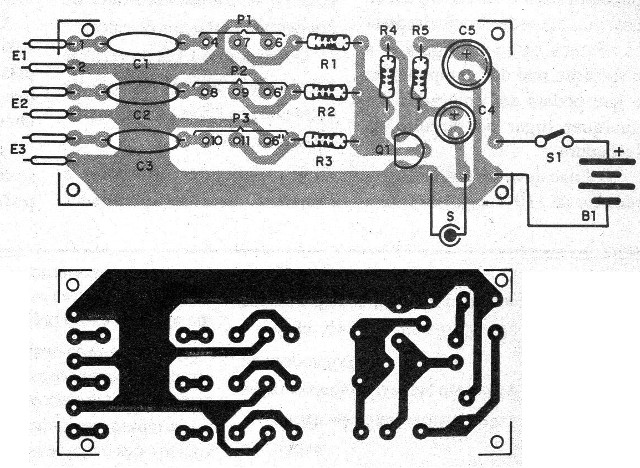

A montagem numa pequena placa de circuito impresso é mostrada na figura 2.
As ligações entre os jaques de entrada e saída devem ser curtas e com fios blindados para que não ocorram captações de zumbidos.
Podem ser usados jaques RCA nas entradas e na saída.
Os resistores são todos de 1/8 W e os potenciômetros tanto podem ser rotativos como deslizantes.
Os capacitores são de poliéster ou cerâmicos exceto C4 e C5 que são eletrolíticos a partir de 6 V.
Como o consumo de corrente é muito baixo, pilhas comuns terão grande durabilidade se alimentando o circuito.
PROVA E USO
Ligue a saída do mixer na entrada de um amplificador (use duas unidades para uma versão estéreo).
Na entrada ligue fontes diversas de sinais como sintonizador, toca-disco, microfones, etc. e
Ajuste os potenciômetros P1, P2 e P3 de acordo com a entrada de sinal que você quer que seja reproduzida no amplificador de saída, procure o nível máximo, sem distorção.
O volume final é ajustado no A próprio amplificador.
Semicondutores:
Q1 - BC549 - transistor NPN de baixo ruído
Resistores: (1 /8 W, 5%)
R1, R2 e R3 - 120 K ohms
R4 - 2,2 M ohms
R5 - 22 k ohms
P1, P2 e P3 - 1 M ohms - potenciômetros lineares
Capacitores: (eletrolíticos para 6 V ou mais)
C1, C2 e C3 - 470 nF - poliéster
C4 – 10 uF - eletrolítico
C5 - 100 uF - eletrolítico
Diversos:
S1 - Interruptor simples
B1 - 3 ou 6 V - 2 ou 4 pilhas pequenas
Placa de circuito impresso, jaques de entrada e de saída, suporte para pilhas, caixa para montagem, botões para os potenciômetros, fios blindados, fios, solda, etc.
