Este amplificador é indicado para os projetos de pequenos receptores de AM, VHF, intercomunicadores e outros dispositivos onde se necessita de áudio a partir de pilhas numa potência que não ultrapasse 1 W. O projeto é sugerido pela National Semiconductor e tem por base o circuito integrado LM1895.
O circuito integrado LM1895 consiste num amplificador de áudio projetado para fornecer 1 W de potência em carga de 4 ohms a partir da alimentação de 6 V.
A faixa de tensões de alimentação, entretanto pode variar de 3 a 9 V o que torna o circuito ideal para aplicações em que temos pilhas ou bateria como fonte de alimentação.
O circuito integrado LM1895 é fornecido em invólucro DIL de 8 pinos e não necessita de radiador de calor.
Os poucos elementos externos ao circuito integrado facilitam o projeto e garantem um excelente desempenho.
O ganho de tensão do circuito apresentado é 500 o que é bastante elevado e permite sua utilização com fontes de sinal muito fracas.
Bastam apenas 4,2 mV de entrada para se obter plena potência de saída.
CARACTERÍSTICAS
Faixa de, tensões de alimentação: 3 a 10 V
Corrente quiescente: 8 mA (tip)
Distorção harmônica total: 0,27 % (tip)
Potência de saída:
(6 V,4 ohms) -1,1W
(9 V,8 ohms )-1,1W
Impedância de entrada: 150 k ohms (tip)
MONTAGEM

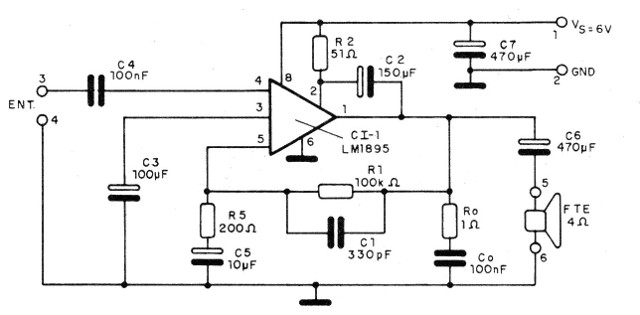

Na figura 1 temos o diagrama completo do amplificador.

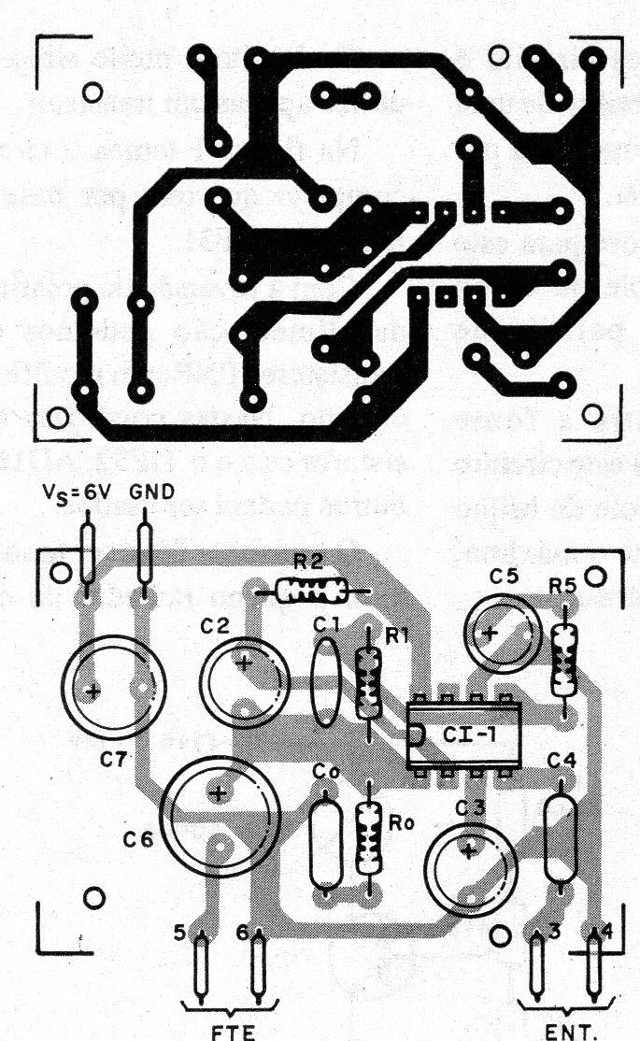

Na figura 2 temos a disposição dos componentes numa placa de circuito impresso.
Os resistores são de 1/8 W ou mais e os capacitores eletrolíticos para 12 V.
Os demais capacitores podem ser cerâmicos ou de poliéster.
Para o circuito integrado recomendamos a utilização de um soquete DIL de 8 pinos, o que elimina o problema de calor no processo de soldagem e facilita a troca.
O alto-falante deve ser de boa qualidade e sua impedância mínima de 4 ohms.
O capacitor Cs deve ser montado o mais próximo possível do pino 8 do circuito integrado.
PROVA E USO
Para provar o aparelho podemos fazer uso de fonte estabilizada e bem filtrada ou de 4 pilhas como alimentação.
Na entrada aplicamos o sinal e observamos a fidelidade de reprodução.
Operando com sinais pouco intensos, o cabo da entrada deve ser blindado para se evitar a captação de zumbidos.
Um potenciômetro de 100 K ohms pode ser usado como controle de volume na configuração convencional de divisor de tensão.
R1, C1 e R5 determinam o ganho sendo os valores indicados o que permite a operação na região estável, indicada pelo fabricante, no entanto, pequenas alterações podem ser feitas, observando-se que a fórmula:
R1 x C1= 1/B
Onde B é a faixa passante que permite dimensionar estes componentes conforme a aplicação.
CI-1 - LM1895 - cilrcuito Integrado National Semiconductor
Resistores: (1 /8 W, 5%)
R1 - 100 k ohms
R2 - 51 ohms
Ro - 1 ohm2
R5 - 200 S2
Capacitores: (eletrolíticos para 12 V ou mala)
C1 - 330 pF - cerâmico
C2 - 150 uF - eletrolítico
C3 - 100 uF - eletrolítico
C4 - 100 nF - cerâmico ou poliéster
C5 - 10 uF - eletrolítico
C6 - 470 uF - eletrolítico
Ca - 470 uF - eletrolítico
Co - 100 nF - cerâmico ou poliéster
Diversos:
FTE - 4 ohms - alto-falante
Placa de circuito impresso, caixa para montagem, nos, solda, etc.
