Este circuito tem um ganho de tensão de 100 vezes. Isto quer dizer que microfones de 100 mV ou outros transdutores que não excitam diretamente um amplificador que precisa de 1 V de sinal, se ligados a este circuito, podem servir perfeitamente para uma aplicação de máxima potência.

O ganho depende basicamente de R4 e do transistor, que no caso é um BC549 (baixo nível de ruído e alto ganho).

A alimentação é feita com 12 V de fonte de excelente filtragem ou aproveitada do próprio amplificador com que ele funcionar.

A entrada é de impedância da ordem de 100 k ohms, de modo que a maioria dos microfones, captadores de guitarras e fonocaptadores podem ser usados neste projeto.

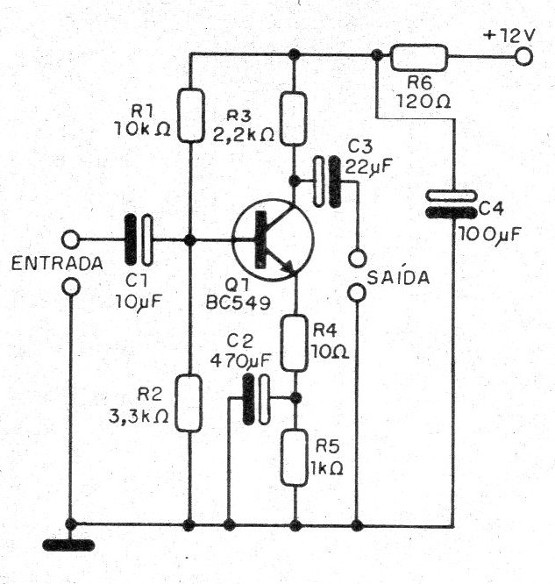

Na figura 1 temos o diagrama completo do pré-amplificador.



   Figura 1 – Diagrama do pré-amplificador
Figura 1 – Diagrama do pré-amplificador

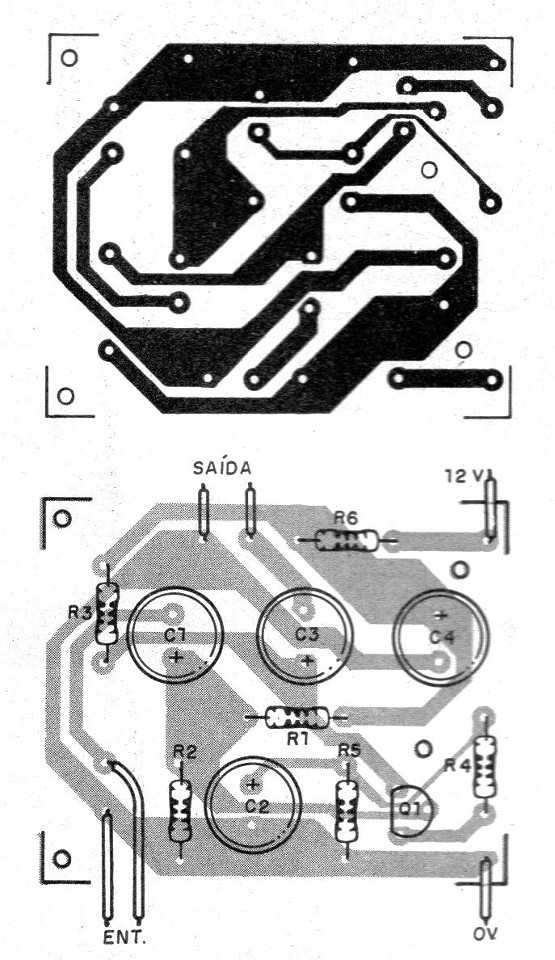

Na figura 2 temos a disposição dos componentes numa pequena placa de circuito impresso.



   Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem



Esta placa pode ser fixada no próprio amplificador, no interior de sua caixa.

No entanto, para uma montagem separada sugerimos o uso de caixa metálica que serve de blindagem, evitando assim a captação de zumbidos.

Os cabos de entrada devem ser blindados para se evitar a captação de ruídos.



Q1 - BC549 - transistor NPN de baixo ruído capacitores:

C1 - 10 uF - eletrolítico de 12 V.

C2 - 470 uF - eletrolítico de 12 V.

C3 - 22 uF - eletrolítico de 12 V.

C4 – 100 uF - eletrolítico de 12 V.



Resistores de 1/8 a 1/4 W, 5 a 20%

R1 - 10 K ohms

R2 - 3,3 k ohms

R3 - 2,2 K ohms

R4 - 10 ohms

R5 - 1 K ohms

R6 - 120 ohms
