A disponibilidade do 555 na versão CMOS (TLC7555) deixa muitos projetistas em dúvida quanto a utilização na hora de realizar um projeto. Qual é o melhor? Evidentemente, não é só o desempenho que deve ser observado em cada caso, mas também outras características, e principalmente custos. Neste artigo damos um quadro comparativo entre os dois componentes; guarde-o em local acessível.
O circuito integrado CMOS TLC7555 tem a mesma pinagem do famoso 555 bipolar e, em princípio, visa sua substituição na maioria das aplicações.

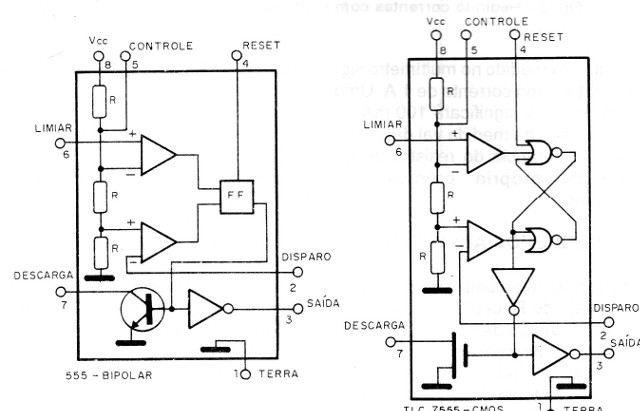

Na figura 1 temos o diagrama interno, em blocos, dos dois componentes.
Em muitos casos o 7555 é melhor que o 555, mas este "melhor e muito relativo.
Somente a comparação das características, e levando em conta o custo, é que pode fazer um projetista saber qual deve ser usado.

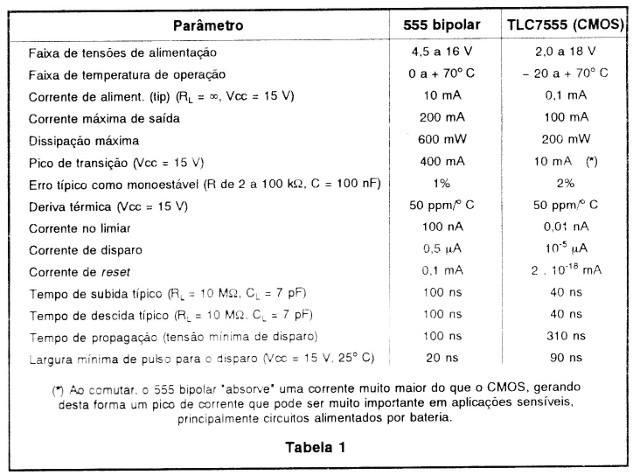

Na tabela 1 damos as principais características dos dois componentes, comparadas.
E importante observar que o 555 bipolar tomado como referência prevê as características médias dos tipos comerciais, já que são muitos os fabricantes.
Para o tipo CMOS tomamos o TLC7555 da Texas Instruments

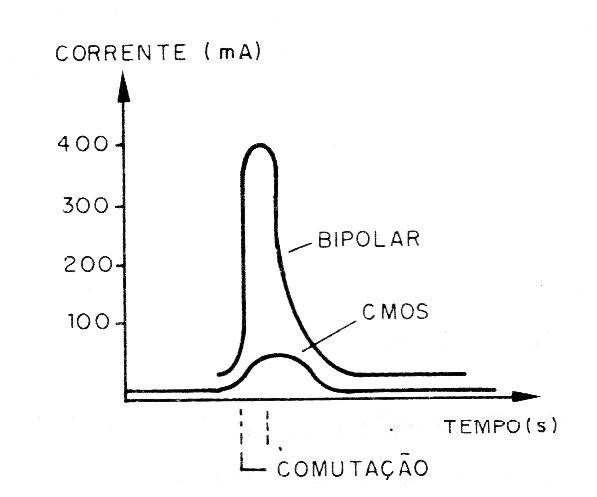

A figura 2 mostra um gráfico em que temos a diferença de consumo dos dois tipos de integrado no momento da comutação.
