Night Flasher (ART2005 )

Se o leitor está procurando uma ideia original para um brinde, um brinquedo ou um “presente eletrônico", neste artigo temos algo que pode lhe agradar: um objeto dotado de um LED que pisca somente quando o local em que ele estiver for escurecido.

O Night-Fhasher pode ser instalado em brinquedos do tipo robôs, quadros, porta-retratos etc. Seu consumo de energia é extremamente baixo, e um jogo de pilhas durará meses.

Objetos promocionais podem chamar muito mais atenção se tiverem algum recurso eletrônico diferente.

O que propormos neste artigo é um circuito de baixo consumo e muito simples, que pode ser instalado em qualquer objeto, fazendo um LED piscar somente quando as luzes ambientes forem apagadas.

Usamos no circuito um TLC7555, que é uma versão CMOS do conhecido CI555 e que se caracteriza pelo baixíssimo consumo em repouso (0,1 mA apenas contra os 10 mA do bipolar), o que garante que na condição em que o LED não pisca a bateria se mantenha intacta por muito tempo.

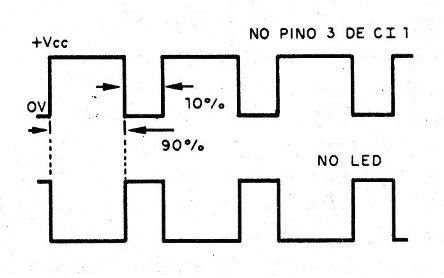

Por outro lado, para manter a durabilidade das pilhas, o ciclo ativo é de apenas 10%, conforme mostra a figura 1.

Figura 1 – Ciclo ativo pequeno para baixo consumo

A frequência das piscadas poderá ser escolhida à vontade pelo montador, e o elemento sensor é um LDR.

Um ajuste único de sensibilidade permite acionar o circuito com o nível desejado de luz.

CARACTERÍSTICAS

Tensão de alimentação: 3 a 6 V

Corrente em repouso: 0,1 mA

Corrente a em operação (média): 1 mA

Frequência: 0,1 a 10 Hz

Número de LEDs acionados: 1

COMO FUNCIONA

O circuito integrado TLC7555 é equivalente em tudo ao conhecido 555, exceto pelo fato de ser fabricado em tecnologia CMOS.

Esta característica lhe dá alguns recursos muito interessantes, como o baixo consumo, explorado neste projeto.

Desta forma, ligamos o TLC7555 como astável, com um ciclo ativo de 10% (90% com inversão) dado pela relação de valores entre R1 e R2. A frequência final será dada por C1.

Na saída temos um transistor PNP de modo a alimentar o LED nos 10% do ciclo ativo.

A corrente do LED é determinada por R4 e, consequentemente, o brilho.

Este resistor poderá ser alterado numa ampla faixa, sendo o mínimo recomendado de 47 ohms e o máximo de 560 ohms.

MONTAGEM

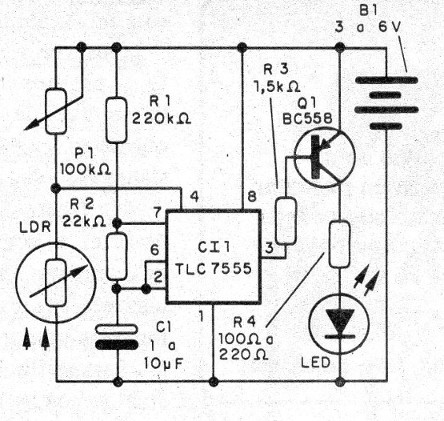

O circuito completo do aparelho é mostrado na figura 2.

Figura 2 – Circuito completo do aparelho

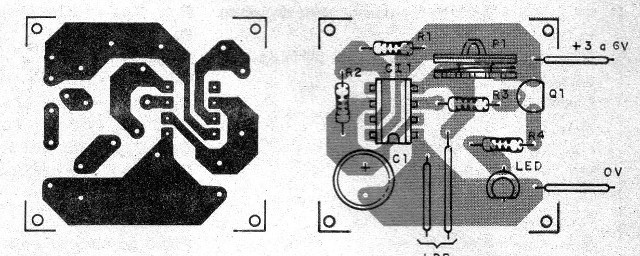

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 3.

Figura 3 – Placa para a montagem

O circuito integrado, numa montagem mais elaborada, pode ser instalado em soquete DIL. O LDR é redondo comum e deve ficar em local que receba a iluminação ambiente, de modo a ativar o Circuito no escuro.

P1 é um trimpot de ajuste, e só será utilizado uma vez após a montagem do aparelho. Para uma montagem em escala industrial este componente pode ser trocado por um resistor fixo, que será determinado experimentalmente de modo a se obter o acionamento no nível desejado de iluminação.

O LED pode ser vermelho ou de outra cor, e como fonte de alimentação podemos usar 2 ou 4 pilhas de qualquer tipo.

O tipo e tamanho das pilhas determinarão a autonomia do aparelho, mas sua escolha também depende da disponibilidade de espaço, no local da montagem.

PROVA E USO

Para testar o aparelho, basta ligar a unidade, pela simples colocação das pilhas no supor te, e observar o LED.

Ajustando-se P1, e tampando-se o LDR de modo que ele não receba luz, o LED deve começar a piscar em intervalos regulares. Os intervalos podem ser alterados pela alteração de valor de C1.

Comprovado o funcionamento é só instalar definitivamente o pisca-pisca no objeto desejado.

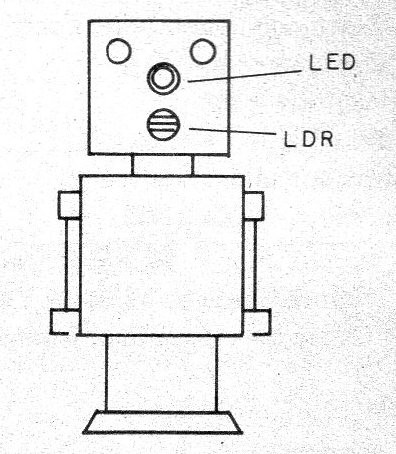

Na figura 4 temos uma sugestão de Robô que pode ser elaborado com caixinhas de plástico e que sem dúvida agradará se colocado no quarto de crianças.

Figura 4 – Instalação num robô de brinquedo
