O conversor DC/DC que apresentamos pode fornecer correntes de até mais de 500 mA a uma carga, com tensões de 12 a 18 V, isso a partir de fontes de 6 a 9 V.

Para uma tensão de entrada de 6 V obtemos no máximo 12 V, e para 12 V de entrada obtemos no máximo 18 V, no entanto, para maior desempenho em termos de estabilidade recomendamos uma saída de 15 V.

O circuito básico, que utiliza dois amplificadores integrados de potência TDA2002 como oscilador em contrafase é mostrado na figura 1.

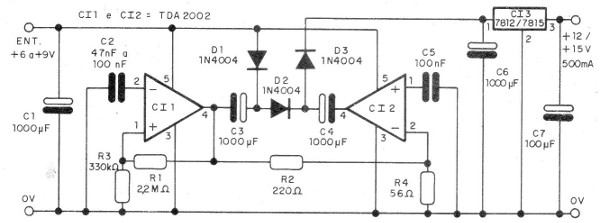

Figura 1 – Diagrama do conversor DC-DC de potência
Figura 1 – Diagrama do conversor DC-DC de potência



A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.

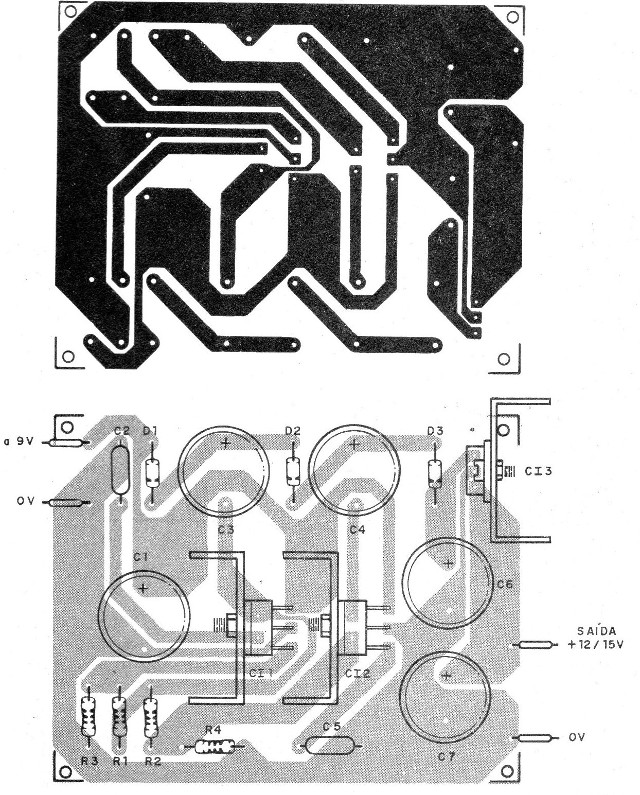

Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem



Os circuitos integrados de potência, assim como o regulador de tensão, devem ser dotados de radiadores de calor.

Os eletrolíticos são para 25 V ou mais de tensão de trabalho.

O oscilador opera em torno de 3 kHz, e esta frequência se altera sensivelmente com a carga.

A frequência depende basicamente de C2, que pode ser alterado conforme a aplicação.

O sinal gerado em contrafase é aplicado ao dobrador de tensão formado pelos 3 diodos e pelos capacitores C3 e C4.

A tensão obtida no dobrador é entregue então ao regulador de tensão, que tanto pode ser o 7812 como o 7815, dependendo da entrada e da tensão desejada na saída.



Cl1, Cl2 - TDA2002 - circuito integrado amplificador

Cl3 - 7812 ou 7815 - regulador de tensão

D1, D2, D3 – diodos de silício

R1 - 2,2 M ohms - resistor de 1/8 W, 5%

R2 - 220 ohms - resistor de 1/8 W, 5%

R3 - 330 k ohms - resistor de 1/8 W, 5%

R4 - 56 ohms 1/8 W, 5%

C1, C3, C4, C6 – 1 000 uF - capacitores eletrolíticos de 25 V

C2 - 47 nF a 100 nF- capacitor de poliéster ou cerâmico

C5 - 100 nF - capacitor de poliéster ou cerâmico

C7 – 100 uF – capacitor eletrolítico de 25 V



Diversos:

Placa de circuito impresso, radiadores de calor para os circuitos integrados, fios, solda etc.
