Este circuito tem por base um circuito integrado bipolar 555 que funciona como um oscilador para frequências entre 2 e 10 kHz.
Esta frequência, dada basicamente por R1, R2 e C1, pode ser alterada no sentido de se obter maior rendimento na aplicação desejada.

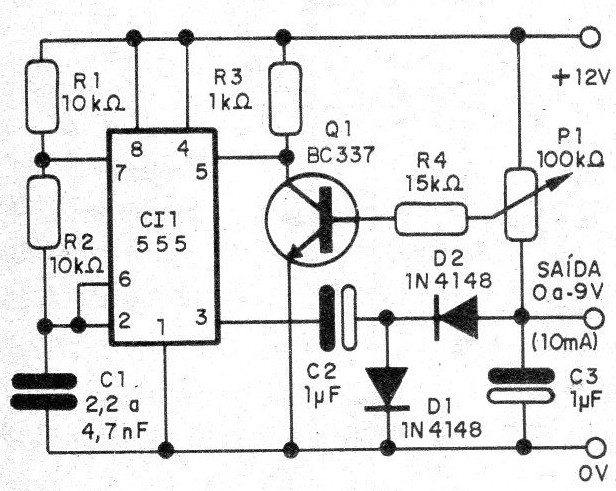

Na figura 1 temos o diagrama completo do conversor.
![Figura 1 – Diagrama completo do conversor
Figura 1 – Diagrama completo do conversor](/images/stories/artigo2020/art1975_0001.jpg)

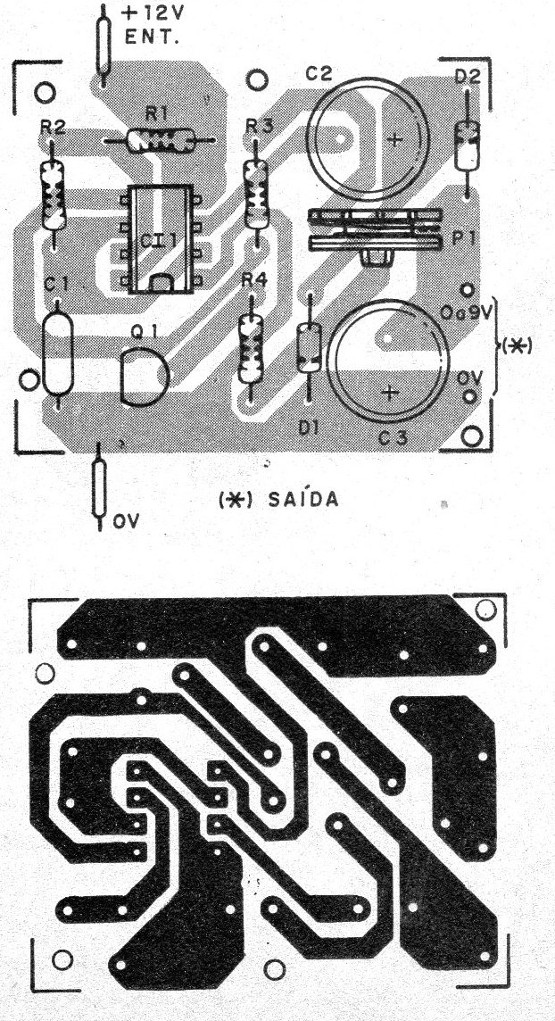

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.
![Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem](/images/stories/artigo2020/art1975_0002.jpg)
A corrente máxima de saída deste circuito está em torno de 10 mA, e por meio de P1 pode ser ajustada a tensão negativa de saída.
CI1 - 555 - circuito integrado
Q1 - 30337 – transistor NPN de uso geral.
D1, D2 0- diodos de silício
R1, R2 - 10 k ohms: - resistores de 1/8 W, 5%
R3 - 1 k ohms - resistor de 1/8 W, 5%
R4, - 15 k ohms - resistor de 1/8 W, 5%
P1 - trimpot de 100 k ohms
C1 - 2,2 nF a 4,7 nF capacitor cerâmico ou de poliéster
C2, C3 - 1 uF – capacitores eletrolíticos de 12 V
Diversos
Placa de circuito impresso, soquete para o circuito integrado, tios, solda
etc.
