Eis um pequeno amplificador com apenas dois transistores que pode ser útil na bancada do experimentador ou do reparador. Este circuito pode servir como seguidor de sinais de áudio, na prova de transdutores tais como microfones, bobinas captadoras e cabeças gravadoras e ainda como etapa de amplificação de rádios experimentais ou intercomunicadores.
O circuito apresentado tem por base um "super-transistor" Darlington BC517 cujo ganho mínimo é de 30 000 vezes.
Em conjunto com um segundo transistor, temos um ganho total mais do que suficiente para excitar um pequeno alto-falante.
Como o transistor em questão é de baixa potência temos ganho mas não potência, o que significa que não devemos alimentar o circuito com mais de 3 V ou 2 pilhas pequenas.
No entanto, com o elevado ganho a baixa tensão temos a possibilidade de levar o conjunto a uma montagem muito compacta e fácil de usar na bancada.
Pouquíssimos são os componentes usados e o alto-falante pode até ser do tipo de 2,5 a 5 cm aproveitado de algum rádio transistorizado fora de uso.
Não incluímos no projeto original o controle de volume, dada a baixa potência do circuito, mas ele pode ser facilmente adaptado.
CARACTERÍSTICAS
Tensão de alimentação: 3 V
Potência: 10 mW (tip.)
Impedância de entrada: maior que 100 k ohms
Número de transistores: 2
Como Funciona
O transistor Q1 funciona como pré-amplificador de áudio na configuração de emissor comum, proporcionando assim um bom ganho de tensão.
O sinal de áudio é levado à base deste transistor via C1 e retirado do seu coletor diretamente para a base de Q1.
R1 e R2 devem ser dimensionados de modo a determinar a corrente de repouso do circuito.
O sinal aplicado à base de Q2 é amplificado novamente aparecendo no coletor para excitação direta do pequeno alto-falante.
C2 desacopla a fonte que pode ser formada por duas pilhas pequenas.
MONTAGEM

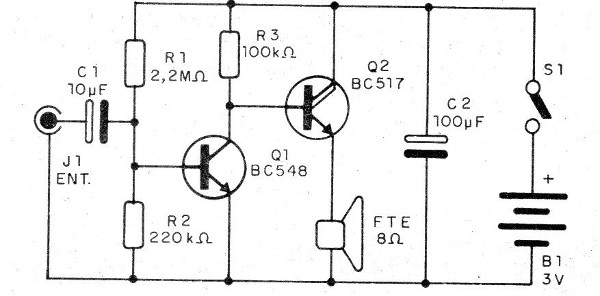

Na figura 1 temos o diagrama completo do amplificador.

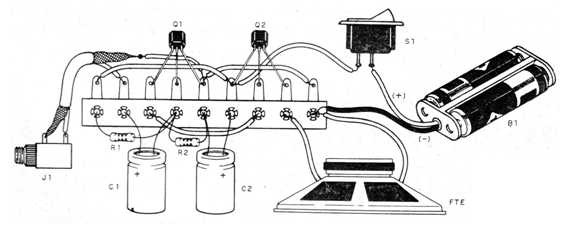

Como se trata de montagem muito simples, indicada inclusive aos iniciantes, recomendamos a utilização de uma ponte de terminais com a disposição mostrada na figura 2.
O conjunto poderá ser instalado facilmente numa pequena caixa plástica e para entrada de sinal pode ser usado um cabo blindado com um plugue e duas garras jacaré.
Os resistores são de 1/8 W com 5% ou mais de tolerância e os eletrolíticos são para 6 V ou mais de tensão de trabalho.
Em lugar de Q1 podemos usar o BC547 ou BCS49, mas não se indica nenhum substituto para Q2.
A impedância do alto-falante não é crítica podendo ficar entre 4 a 32 ohms, sem problemas.
PROVA E USO
Ligue o amplificador e aplique o sinal de prova na entrada.
O sinal pode vir de um microfone ou ainda da saída de um pré-amplificador ou mesmo um rádio.
Se houver distorção, mesmo com baixo volume da fonte de sinal, altere o resistor R2 que deverá ter valores na faixa de 100 a 470 k ohms.
Comprovado o funcionamento é só usar o aparelho.
Semicondutores:
Q1 - BC548 ou equivalente -transistor NPN de uso geral
Q2 - BC517 - Transistor SID Darlington NPN
Resistores: (1/8 W, 5%)
R1 - 2,2 M ohms - (vermelho, vermelho, verde)
R2 - 220 k ohms - (vermelho, vermelho, amarelo)
R3 - 100 k ohms - (marrom, preto, amarelo)
Capacitores:
C1 - 10 uF - eletrolítico
C2 - 100 uF - eletrolítico
Diversos:
FTE - 8 ohms - 5 cm - alto-falante comum - ver texto
S1 - Interruptor simples
B1 – 3 V – 2 pilhas
Ponte de terminais, caixa para montagem, jaque de entrada, cabo blindado de entrada, suporte de 2 pilhas, fios, solda, etc.
