Quem não gostaria de ter um aparelho que permitisse ouvir através das paredes? O super amplificador que descrevemos pode ser usado para isso, sendo mais uma das montagens deste tipo de “ouvidos eletrônicos” que descrevemos agora.

A ideia de se ouvir através das paredes vem de longe e é explorada em livros de ficção, espionagem e romances.

No livro “A Sociedade dos Meninos Gênios”, o autor Lev AC Rosen trata de uma Universidade em Londres que só admitiria adolescentes com vocações cientistas, ou pequenos “gênios”, que teriam uma preparação especial nas mais variadas áreas da ciência.

Num dos capítulos ele relata a “invenção” de um deles, uma espécie de estetoscópio para ouvir através das paredes.

O romance é da era da engrenagens e máquinas analíticas, do século XVIII, mas hoje com a eletrônico, podemos ter isso na prática e é exatamente o que faremos.

O projeto consiste num estetoscópio eletrônico que, além de servir para ouvir através das paredes também pode servir para detectar peças barulhentas numa máquina ou motor de carro.

O circuito prático é formado de um sensível pré-amplificador de áudio para microfone de eletreto usando dois transistores, o qual aplica o sinal num amplificador de potência que alimenta um fone.

A alimentação é feita por pilhas comuns e para aumentar a sensibilidade, o microfone deve ser montado num envoltório acolchoado para ser encostado na parede e assim concentrar os sons que “vem do outro lado”.

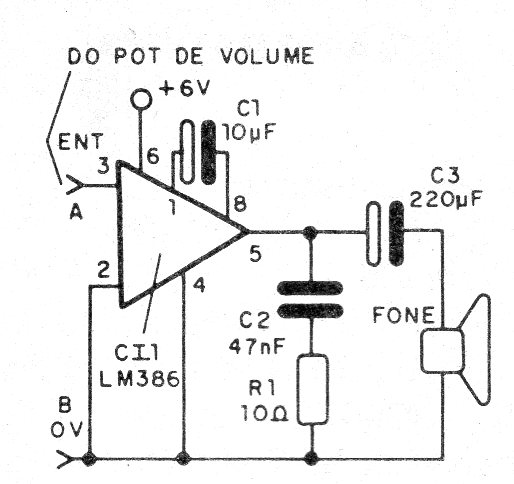

Numa primeira possibilidade podemos usar um amplificador com o LM386 conforme mostra a figura 1.



   Figura 1 – Usando o LM386
Figura 1 – Usando o LM386

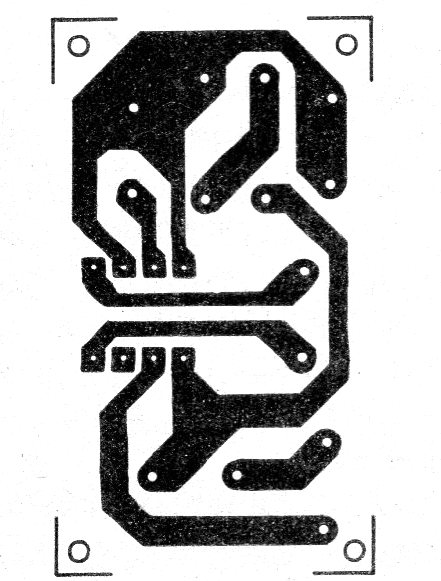

A placa de circuito impresso para esta versão é mostrada na figura 2.



   Figura 2 – Placa para o LM386
Figura 2 – Placa para o LM386

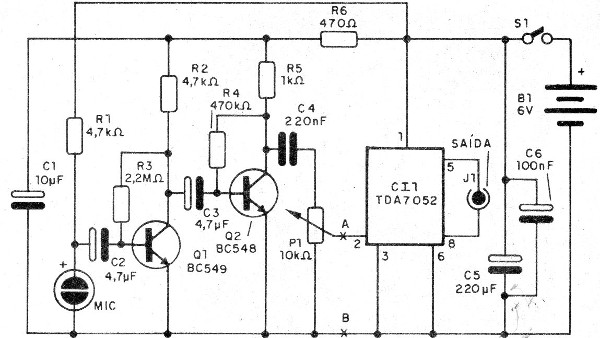

Para a versão definitiva com o TDA7052 temos o circuito mostrado na figura 3.



   Figura 3 – Diagrama com o TDA7052
Figura 3 – Diagrama com o TDA7052

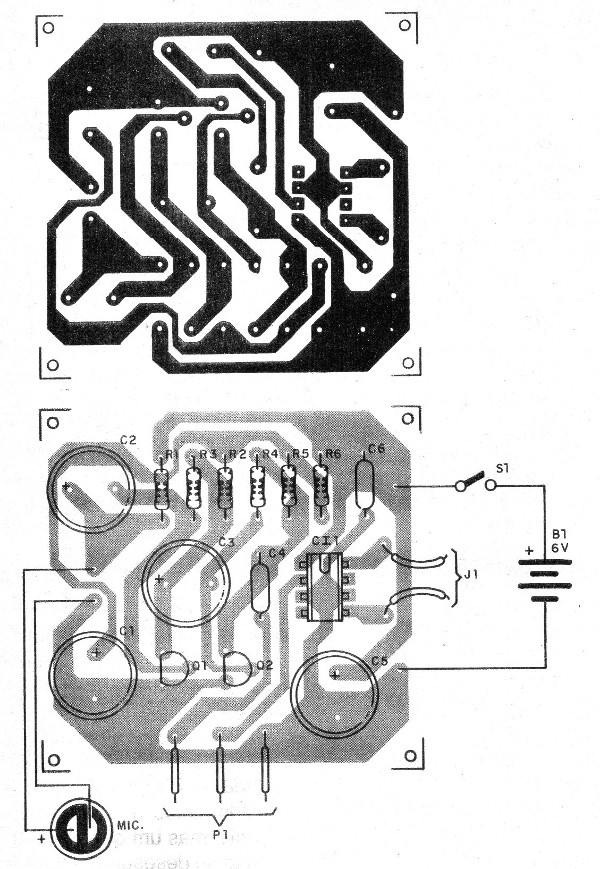

A placa de circuito impresso para esta versão é mostrada na figura 4.



   Figura 4 – Placa para o TDA7052
Figura 4 – Placa para o TDA7052



Na montagem de qualquer das versões observe a posição do circuito integrado e dos transistores.

As polaridades dos capacitores eletrolíticos e do microfone de eletreto também devem ser observadas.

Os resistores são de 1/8 W com qualquer tolerância e os capacitores eletrolíticos para 6 V ou mais de tensão de trabalho.

O fone de ouvido deve ser baixa impedância, mas também pode ser usado um pequeno alto-falante.

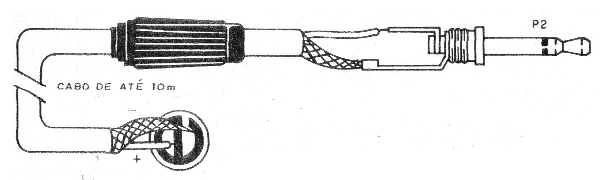

Na figura 5 mostramos como preparar um cabo blindado para ligação remota do microfone.



   Figura 5 – Ligação do microfone
Figura 5 – Ligação do microfone



O conjunto pode ser instalado numa pequena caixa plástica.

Uma possibilidade interessante para uso do circuito é na gravação de sons distantes usando um microfone parabólico (veja os artigo ART098 e ART1576 no site).

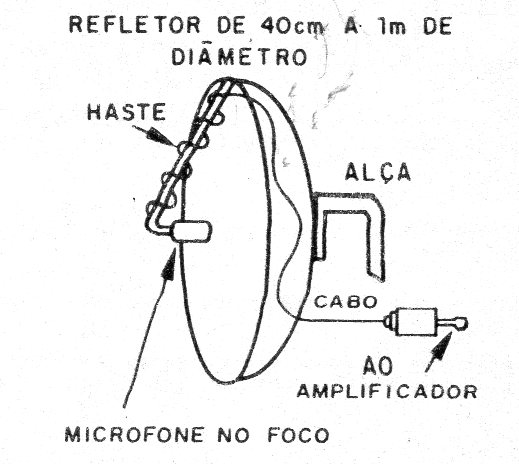

Na figura 6 mostramos como instalar o microfone num refletor.



   Figura 6 – Usando num refletor parabólico
Figura 6 – Usando num refletor parabólico

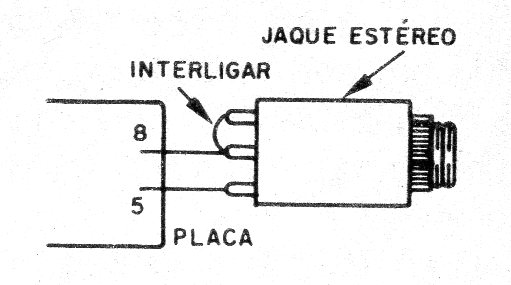

Para usar um fone estéreo precisamos adaptar um jaque, o que é feito conforme mostra a figura 7.



 Figura 7 – Adaptando um fone estéreo
Figura 7 – Adaptando um fone estéreo

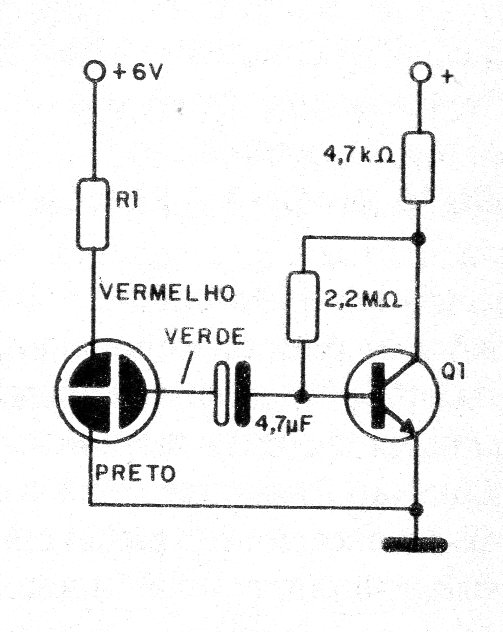

Para usar um microfone de eletreto de três terminais deve ser feita a adaptação mostrada na figura 8.



   Figura 8 – Usando microfone de 3 terminais
Figura 8 – Usando microfone de 3 terminais

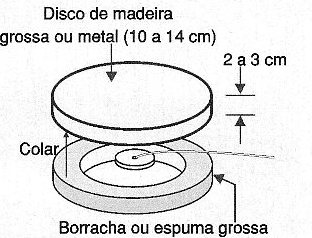

Para usar, bata encostar o microfone (que deve ter um anteparo acolchoado como mostrado na figura 9) na parede e ajustar o volume.



   Figura 9 – O microfone
Figura 9 – O microfone



Com este dispositivo o som pode ser concentrado e os barulhos que não venham do outro lado da parede serão bloqueados.



CI-1 – TDA7052 – circuito integrado

Q1, Q2- BC548 – transistores NPN de uso geral

MIC - microfone de eletreto de dois terminais

S1 – Interruptor simples

B1 – 6 V – 4 pilhas pequenas

C1- 10 uF – capacitor eletrolítico

C2, C3 – 4,7 uF – capacitores eletrolíticos

C4 – 220 nF – capacitor cerâmico ou poliéster

C5 – 220 uF – capacitor eletrolítico

C6 – 100 nF – capacitor cerâmico

R1, R2 – 4k7 ohms – resistores – amarelo, violeta, vermelho

R3 – 2M2 ohms – resistor – vermelho, vermelho, verde

R4 - 470 k ohms – amarelo, violeta, amarelo

R5 – 1 k ohms – resistor – marrom, preto, vermelho

R6 – 470 ohms – resistor – amarelo, violeta, marrom

P1 – 10 k ohms – potenciômetro



Diversos:

Placa de circuito impresso, jaque para fone, suporte de pilhas, caixa para montagem, fios, solda, etc.
