Com este controle você pode usar palmas, assobios ou mesmo sua voz para controlar um equipamento eletro-eletrônico ou automatismo. O circuito é sensível, simples de montar e utiliza componentes comuns de baixo custo.

O circuito que descrevemos tem um microfone sensível que, ao captar um som mais forte, ajustado num controle de sensibilidade, aciona um relé que liga ou desliga uma carga externa.

O circuito tem uma ação biestável, ou seja, com um som aciona e com o som seguinte desliga a carga.

A alimentação pode ser feita por pilhas ou por fonte, dependendo da aplicação desejada.

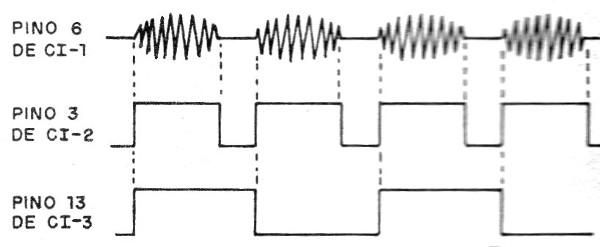

Na figura 1 temos a forma de sinais que encontramos nos diversos pontos do circuito.



   Figura 1 – Sinais do circuito
Figura 1 – Sinais do circuito





O sinal de um microfone de cristal ou piezoelétrico é aplicado a um amplificador operacional cujo ganho é ajustado em P1.

Este sinal, depois de amplificado, serve para acionar um monoestável com o conhecido 555, o qual produz um pulso unido de curta duração para o controle da etapa seguinte.

A etapa seguinte consiste num biestável com o 4013, que divide por dois a frequência de entrada, de modo a termos a alternância entre ligar e desligar o relé.

Na saída deste circuito é então ligado um transistor que tem por carga de coletor o relé que deve ser acionado.



Montagem

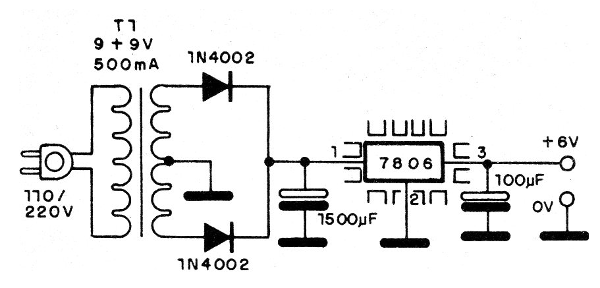

Na figura 2 temos uma fonte de alimentação para o circuito, fornecendo 6 V.



   Figura 2 – Fonte de 6 V
Figura 2 – Fonte de 6 V





Se for usado relé de 12 V, a fonte pode ser alterada para esta tensão com a troca do transformador e do regulador de tensão por um 7812.

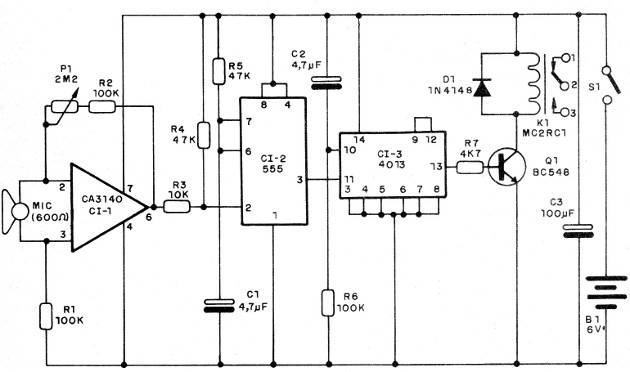

Na figura 3 temos o diagrama completo do acionador ou controle remoto sônico.



Figura 3 – Diagrama do controle remoto
Figura 3 – Diagrama do controle remoto

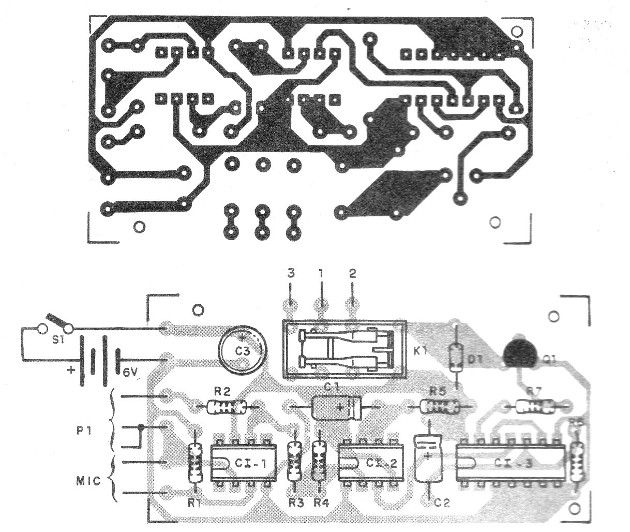

A placa de circuito impresso com relé DIL é mostrada na figura 4.



Figura 4 – Placa de circuito impresso para a montagem
Figura 4 – Placa de circuito impresso para a montagem





Se for utilizado relé de base diferente, a placa deve ser alterada.

Na montagem, observe as posições dos circuitos integrados e do transistor, além da polaridade de capacitores eletrolíticos.

Os resistores são de todos de 1/8 W com qualquer tolerância e os demais componentes de acordo com a relação de materiais.

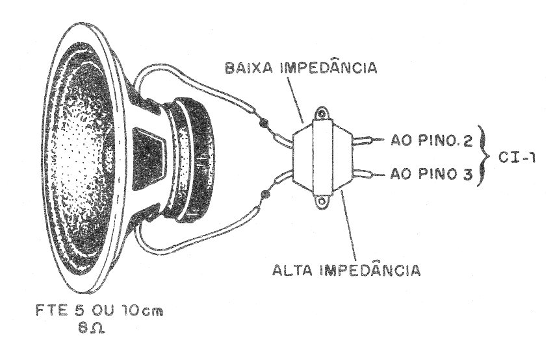

Para usar um pequeno alto-falante ou microfone de baixa impedância é preciso adicionar um pequeno transformador casador de impedância conforme mostra a figura 5.



   Figura 5 – Adicionando um transformador
Figura 5 – Adicionando um transformador





Este transformador pode ser obtido num radinho AM fora de uso, sendo identificado o que está ligado ao alto-falante, que também pode ser aproveitado como microfone.

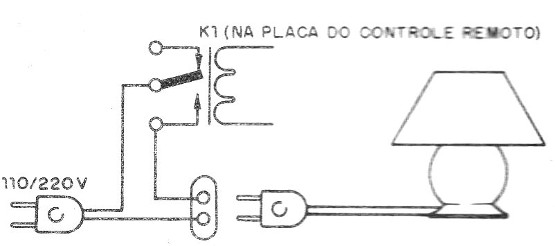

Na figura 6 temos o modo de se conectar uma carga, por exemplo, um abajur, para fazer o seu acionamento com o som.



   Figura 6 – Conectando uma carga externa
Figura 6 – Conectando uma carga externa





Para utilizar, vá produzindo o som que deseja para acionamento e ajustando P1 até que o relé funcione normalmente ligando e desligando a carga.



CI-1 – CA3140 – circuito integrado

CI-2 – 555 – circuito integrado

CI-3 – 4013 – circuito integrado

Q1 – BC548 – transistor NPN de uso geral

D1 – 1N4148 – diodo de uso geral

MIC – microfone piezoelétrico

B1 – 6 V – 4 pilhas

S1 – Interruptor simples

K1 – Relé de 6 V até 100 mA

P1 – 2M2 – potenciômetro

R1, R2, R5 – 100 k ohms – resistores – marrom, preto, amarelo

R3 – 10 k ohms – resistor – marrom, preto, laranja

R4, R5 – 47 k ohms – resistores – marrom, preto, laranja

R7 – 4k7 ohms – resistor – amarelo, violeta, vermelho

C1, C2 – 4,7 uF x 12 v – capacitores eletrolítcos

C3 – 100 uF x 12 V – capacitor eletrolítico



Diversos:

Placa de circuito impresso, fonte ou suporte de pilhas, caixa para montagem, fios, solda, etc.
