Ao captar um som mais forte, conforme o ajuste, este circuito dispara um relé por tempo que pode ser ajustado entre alguns segundo até vários minutos. O circuito pode ser usado como controle remoto ou alarme.
Descrevemos um sensível relé sônico ou Vox que pode ser utilizado com as mais diversas finalidades.
O circuito utiliza um microfone cerâmico, piezoelétrico ou de cristal, com uma boa sensibilidade, ajustada num trimpot ou potenciômetro.
A alimentação é feita por pilhas ou fonte e a carga controlada depende apenas do relé utilizado.
O funcionamento do circuito é simples de entender.
Q1 e Q2 formam uma etapa amplificadora de sinais onde o ganho é ajustado em P1.
No circuito original não foi previsto um resistor para limitar a corrente neste circuito, mas ele pode ser acrescentado em série com o potenciômetro.
Um resistor de 10 k ohms será o suficiente para garantir esta proteção.
O sinal do amplificador serve para disparar um 555 na configuração monoestável onde o tempo de acionamento depende de C1 e do ajuste de P1.
Para tempos mais longos, C1 e P2 pode ter valores maiores, até 1 500 uF e 2,2 M ohms quando o tempo chegará a 1 hora.
Para acionar o relé temos um transistor final ligado à saída do 555.
Montagem

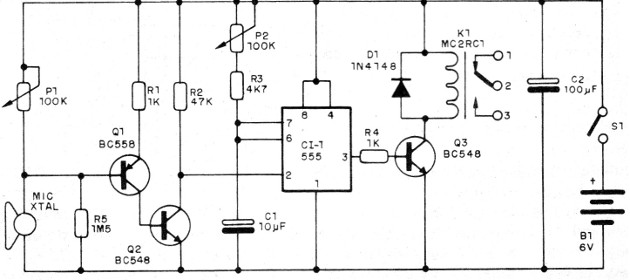

Na figura 1 temos o diagrama completo do controle.

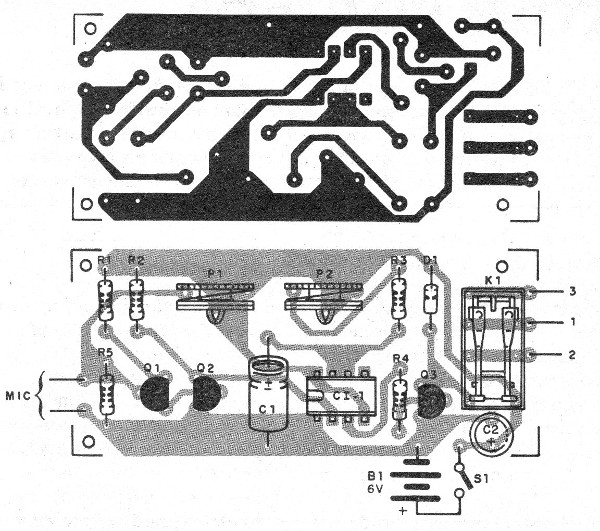

A placa de circuito impresso para a montagem é mostrada na figura 2.
Na montagem, observe as posições do circuito integrado e dos transistores.
A placa é para relés com base DIL, mas podem ser usados outros tipos com corrente de disparo até 100 mA, modificando-se a placa.
Os resistores são de1/8 W com qualquer tolerância e os eletrolíticos para 12 V ou mais de tensão de trabalho.
O microfone deve ser de alta impedância e se for usada fonte, deve fornecer pelo menos 250 mA.
O cabo para o microfone deve ser blindado, principalmente se tiver mais de 20 cm de comprimento.

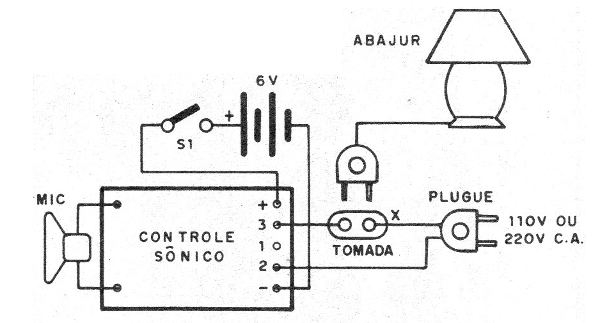

Na figura 3 temos o modo de se conectar uma carga externa para acionamento pelo circuito.
Outros dispositivos podem ser controlados como, por exemplo, gravadores e sistemas de som.
CI-1 – 555 – circuito integrado
Q1 – BC558 – transistor PNP de uso geral
Q2, Q3 – BC548 – transistores NPN de uso geral
D1 – 1N4148 – diodo de uso geral
K1 – Relé de 6 V sensível
S1 – Interruptor simples
B1 – 6 V – 4 pilhas ou fonte
P1, P2 – 100 k ohms – trimpots ou potenciômetros
C1 – 10 uF – capacitor eletrolítico – ver texto
C2 – 100 uF – capacitor eletrolítico
R1, R4 – 1 k ohms – resistores – marrom, preto, vermelho
R2 – 47 k ohms – resistor – amarelo, violeta, laranja
R3 – 4k7 ohms – resistor – amarelo, violeta, vermelho
R5 – 1M5 ohms – resistor – marrom, verde, verde
Diversos:
Placa de circuito impresso, suporte de pilhas, caixa para montagem, fios, solda, etc.
