Descrevemos a montagem de um excelente amplificador para fones de ouvido de baixa impedância. Este amplificador pode ser usado em multimídia, como ajuda auditiva, seguidor de sinais ou amplificador de prova. O circuito também admite o uso de um alto-falante.
O circuito apresentado fornece uma boa potência num fone de ouvido de baixa impedância ou num alto-falante de 10 cm de bom rendimento.
Dentre as aplicações temos o reforço de sinais de áudio de mídias de menor potência ou ainda no próprio computador.
Outra aplicação é como ajuda auditiva caso em que ligaremos na entrada um microfone.
O circuito funciona com pilhas comuns dando-se preferências às médias ou grandes, dado o consumo.
Pode também ser elaborada uma fonte de 6 V para sua alimentação.
O circuito tem por base um amplificador operacional com dois controles de realimentação.
O primeiro controla o ganho e o segundo controla a tonalidade.
O sinal amplificado por esta etapa é levado a dois transistores complementares que podem ser os BC548 e BC558 para alimentação de 6 V.

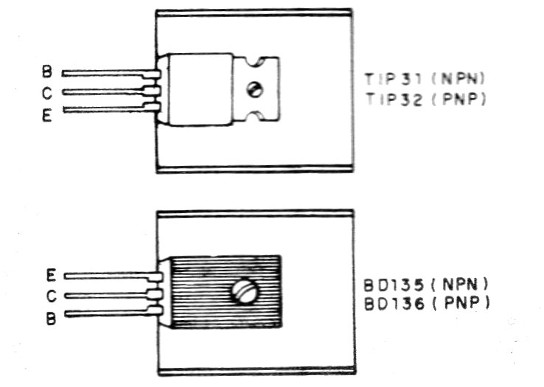

Para alimentação com 9 ou 12 V e fonte devemos usar os BD136/136 ou TIP31/TIP32 que devem ser dotados de dissipadores de calor, conforme mostra a figura 1.
![Figura 1 – Montagem dos transistores em dissipadores de calor
Figura 1 – Montagem dos transistores em dissipadores de calor](/images/stories/artigos2017/art1680_0001.jpg)
Estes transistores alimentam a carga de baixa impedância que tanto pode ser um fone de ouvido como um alto-falante.
Montagem

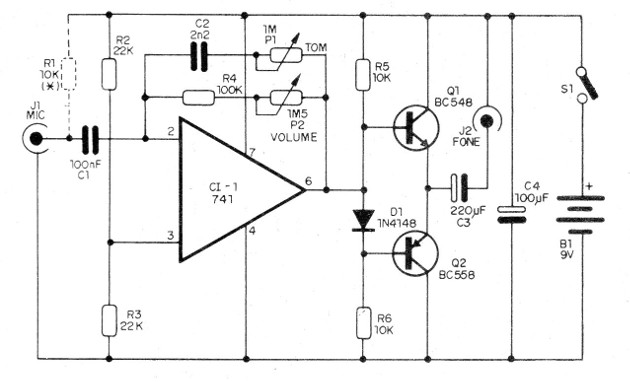

Na figura 2 temos o diagrama completo do amplificador.
![Figura 2 – Diagrama completo do amplificador
Figura 2 – Diagrama completo do amplificador](/images/stories/artigos2017/art1680_0002.jpg)

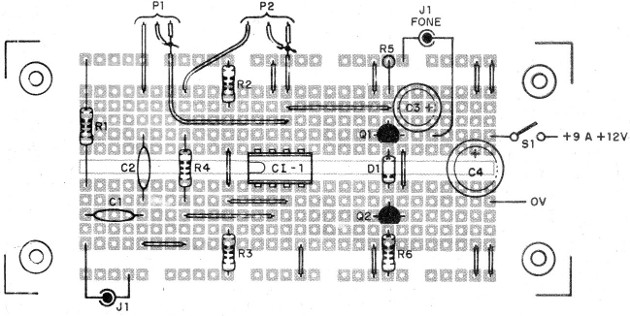

Na figura 3 temos uma opção para montagem experimental utilizando uma matriz de contatos ou uma placa universal com mesmo padrão.
![Figura 3 – Montagem em matriz de contatos
Figura 3 – Montagem em matriz de contatos](/images/stories/artigos2017/art1680_0003.jpg)

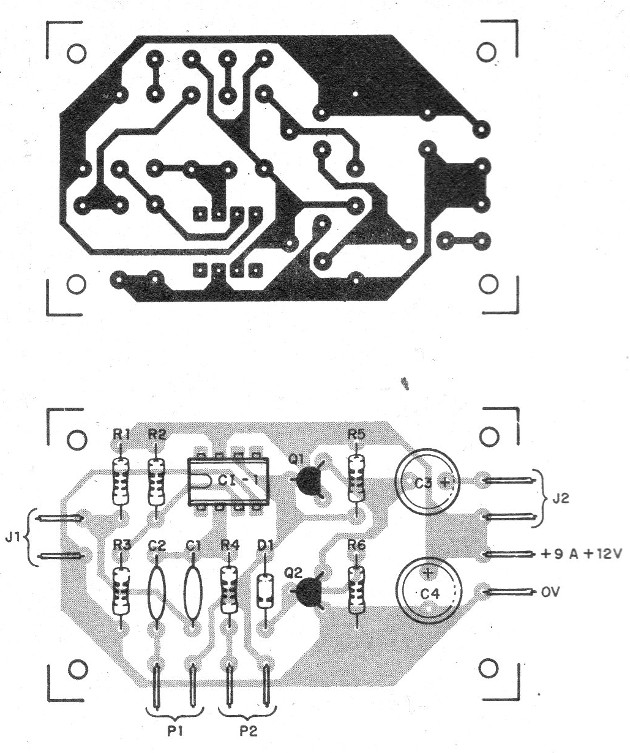

A placa de circuito impresso para uma montagem definitiva é mostrada na figura 4.
![Figura 4 – Placa de circuito impresso para a montagem final
Figura 4 – Placa de circuito impresso para a montagem final](/images/stories/artigos2017/art1680_0004.jpg)
Na montagem, observe a posição do circuito integrado e dos transistores, além da polaridade de diodos e do capacitor eletrolítico.
O capacitor eletrolítico é para 12 V ou mais e os resistores são de 1/8 W co qualquer tolerância.
Os demais componentes têm especificações de acordo com a lista de materiais.

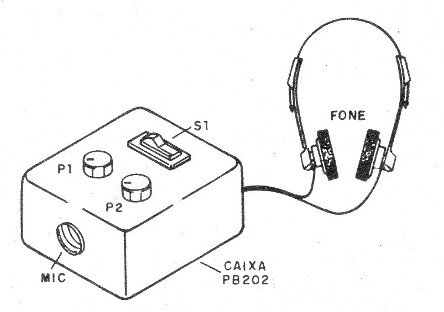

Na figura 5 temos uma idéia de caixa para montagem.
![Figura 5 – Caixa para montagem
Figura 5 – Caixa para montagem](/images/stories/artigos2017/art1680_0005.jpg)
CI-1 -741 – circuito integrado
Q1 – BC548 – transistor NPN de uso geral – ver texto
Q2 – BC558 – transistor PNP de uso geral – ver texto
D1 – 1N4148 – diodo de uso geral
P1- 1 M ou 1M5 – potenciômetro
P2 – 1M5 a 4M7 – potenciômetro
S1 – Interruptor simples
B1 – 6 a 12 V – 4 pilhas, 6 pilhas ou fonte
J1, J2 – jaques de fone
C1 - 100 nF – capacitor cerâmico ou poliéster
C2 – 2n2 nF – capacitor cerâmico ou poliéster
C3 – 220 uF – capacitor eletrolítico
C4 – 100 uF – capacitor eletrolítico
R1, R5, R6 -10 k ohms – resistores – marrom, preto, laranja
R2, R3 – 22 k ohms – resistores – vermelho, vermelho, laranja
R4 – 100 k ohms – resistor – marrom, preot, amarelo
Diversos:
Placa de circuito impresso, caixa para montagem, suporte de pilhas ou fonte, fios, solda, etc.
