Amplificador Transistorizado de 3 W (ART1642)

Este amplificador transistorizado tradicional pode ser montado com duas finalidades. A primeira é atender a um pedido de projeto num curso técnico em que se deve apresentar esta configuração na prática. A segunda é para quem deseja ter na bancada um excelente amplificador de uso geral para testes e como reforçador.

O amplificador apresentado tem a configuração tradicional com transistores complementares podendo fornecer uma potência de saída até 3 W em alto-falante de 4 ohms.

A sensibilidade é excelente e a alimentação pode ser feita tanto por pilhas grandes ou bateria como a partir de fonte de pelo menos 600 mA.

O circuito é fácil de montar, pois usa componentes comuns de baixo custo e fáceis de encontrar.

Como Funciona

O circuito tem a configuração tradicional de saída em simetria complementar com transistores NPN e PNP.

Nesta configuração um dos transistores amplifica os semiciclos positivos do sinal de entrada enquanto o outro amplifica os semiciclos negativos.

Mais detalhes sobre o funcionamento deste circuito o leitor encontrará no nosso livro Curso de Eletrônica – Eletrônica Analógica.

Os dois diodos usados entre as bases determinam a corrente de repouso do circuito.

A etapa de saída é excitada por um transistor (Q2) que fornece os sinais para amplificação.

Antes deste transistor temos Q1 que é o pré-amplificador de áudio, cuja finalidade e permitir ao circuito que opere com sinais de pequena intensidade.

Montagem

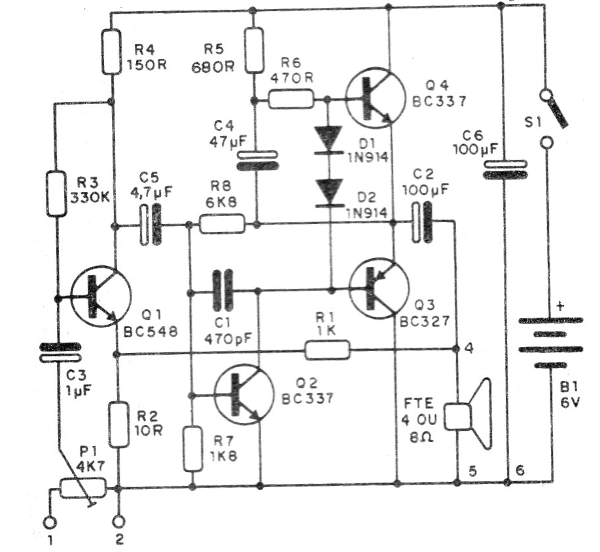

Na figura 1 temos o diagrama completo do amplificador.

Figura 1 – Diagrama do amplificador

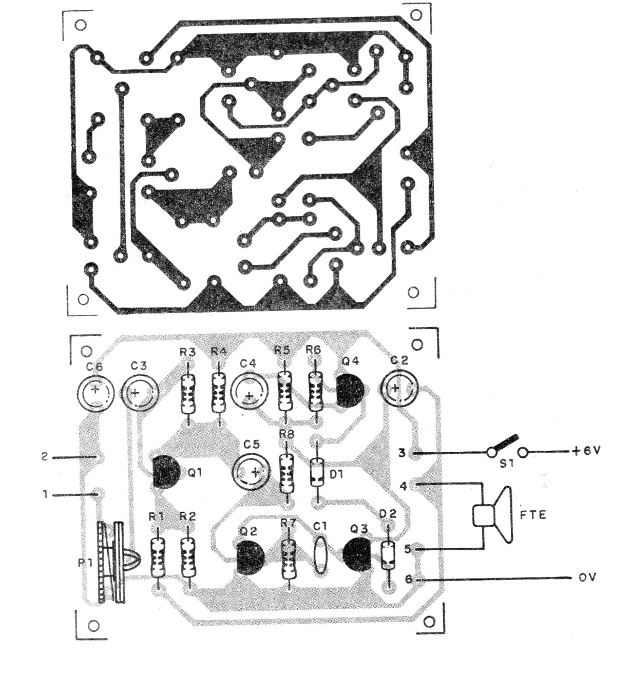

A montagem pode ser feita numa pequena placa de circuito impresso com o padrão mostrado na figura 2.

Figura 2 – Placa de circuito impresso para a montagem

Na montagem observe cuidadosamente as posições dos transistores e ainda que eles são de tipos diferentes.

Trocas ou inversões podem causar não apenas a inoperância do circuito como a queima de transistores.

Observe ainda a polaridade de diodos e capacitores eletrolíticos.

Os eletrolíticos são para 12 V e os resistores de 1/8W com qualquer tolerância.

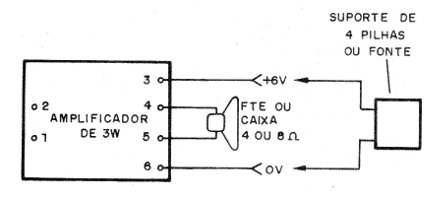

Na figura 3 mostramos como acoplar o circuito a uma fonte ou suporte de pilhas externamente para uso na bancada, se bem que tanto a fonte como as pilhas podem ficar na caixa que alojará o circuito.

Figura 3 – Conexão da alimentação

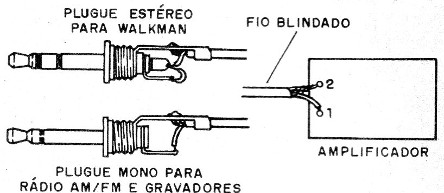

Para adaptar um plugue de entrada temos o modo de fazer isso na figura 4.

Figura 4 – Adaptando um plugue

Para esta adaptação de modo a usar o circuito como um amplificador reforçador para aparelhos multimídia com fones o cabo deve ser blindado.

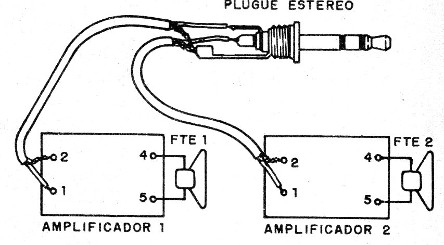

Se a fonte de sinal for estéreo, o plugue deve ser ligado conforme a mostra a figura 5 e precisaremos de dois amplificadores.

Figura 5 – Versão estéreo

Neste caso, recomendamos o uso de fonte, dado ao consumo mais elevado que teremos.
