Este útil carregador para baterias de carro, moto e outras tem o recurso do ajuste da intensidade da corrente de carga, o que é muito importante em alguns casos. O circuito é simples podendo ser montado com componentes acessíveis.
Um carregador de baterias é importante não só para quem tem um veiculo e precisa deste tipo de aparelho como nas oficinas para eventuais cargas rápidas ou simples de baterias, acumuladores de sistemas no-brake, inversores e outros.
O carregador que descrevemos não é automático, precisando a carga ser controlada pelo tempo em que permanece no carregador.

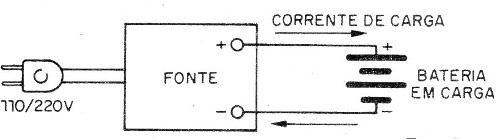

O circuito se baseia no fato de que, para carregar uma bateria precisamos fazer circular através dela uma corrente com sentido contrário ao da corrente que ela fornece a uma carga alimentada, conforme mostra a figura 1.
A intensidade da corrente de carga depende do tipo de bateria e do tempo total em que ela chega à carga total.
Nos tipos comuns temos as chamadas cargas lentas com correntes menores que são recomendadas por garantirem uma durabilidade maior para a bateria e a carga rápida com corrente intensa, não recomendada.
Nosso aparelho produz correntes de carga até 5 A o que pode ser considerada uma corrente para carga rápida de baterias pequenas e normal para baterias grandes.
O carregador consiste então numa fonte em que podemos ajustar a corrente que será indicada por um instrumento (amperímetro).
Montagem

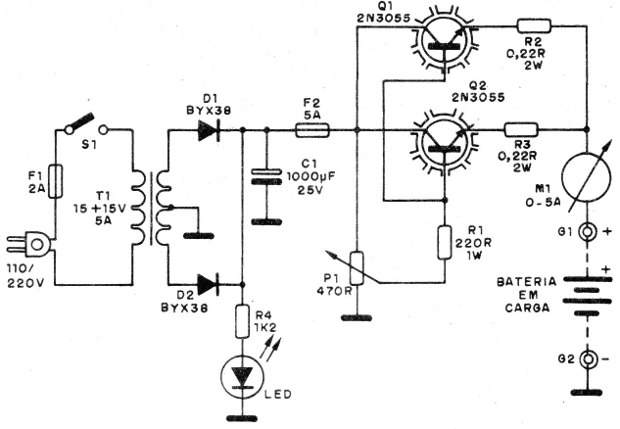

Na figura 2 temos o diagrama completo do carregador.

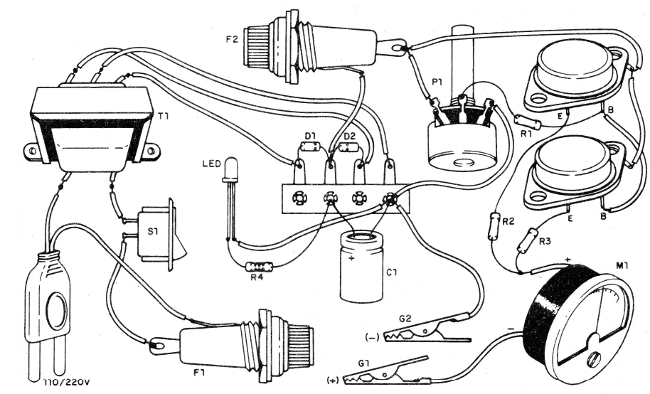

Como se trata de montagem que exige fios grossos para as correntes intensas, a melhor escolha é a que faz uso de uma ponte de terminais, conforme mostra a figura 3.
Os transistores devem ser dotados de excelentes dissipadores de calor e os fios de maior corrente devem ser grossos.
Para a conexão da bateria em carga devem ser usados fios grossos com garras de cores diferentes.
O transformador tem secundário de 5 A e os diodos retificadores também podem ser os 1N5404.
O potenciômetro deve ser de fios e os resistores devem ter as potências especificadas na lista de materiais.
O amperímetro é do tipo de ferro móvel ou equivalente com fundo de escala de 5 A.
A conexão dos transistores deve ser observada assim como a polaridade de diodos e do indicador de corrente.
Q1, Q2 -2N3055 – transistores de potência
D1,D1 – BYX38 ou equivalentes – diodos de 50 V x 5 A
LED1 – LED vermelho comum
T1 – Transformador – 15 + 15 V x 5 A - ver texto
M1 – 0-5 A – amperímetro
F1 – 2 A- fusível
F2 – 5 A – fusível
P1 – 470 ohms – potenciômetro de fio
C1 – 1 000 uF x 25 V – capacitor eletrolítico
S1 – interruptor simples
G1, G2 – garras jacaré
R1 – 220 ohms x 1 W – resistor de fio
R2, R3 – 0,22 ohms x 2 W – resistores de fio
R4 – 1k2 x 1/8 W – resistor – marrom, vermelho, vermelho
Diversos:
Ponte de terminais, dissipadores para os transistores, cabo de força, suportes de fusíveis, fios, solda, etc.
