Existem muitas configurações possíveis para circuitos de alarmes, e uma grande quantidade delas pode ser encontrada em nossos artigos, disponíveis em nossas publicações e neste site (veja nosso livro de alarmes). O circuito que damos aqui consiste numa versão bastante simples, porém eficiente de alarme de baixo consumo.
O alarme que descrevemos neste artigo se caracteriza pelo seu baixo consumo e pelo fato de utilizar poucos componentes de baixo custo e fácil obtenção.
Além de ser alimentado por pilhas ou bateria ele pode usar sensores tanto do tipo NA como NF.
Como a quantidade de sensores é ilimitada ele pode proteger muitos pontos de uma residência, por exemplo.
Na figura 1 temos os tipos de sensores que normalmente são encontrados em alarmes, usando reed-switches e imãs.

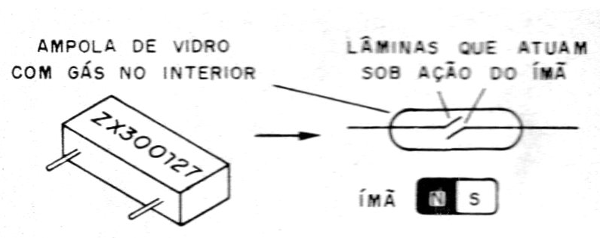

![Figura 1 – tipos de sensores
Figura 1 – tipos de sensores](/images/stories/artigos2017/art1635_0001.png)
Detalhes de como instalar estes sensores serão dados mais adiante neste mesmo artigo.
Como Funciona
A base do circuito é um simples oscilador de áudio que é disparado quando um dos sensores é aberto ou fechado, conforme seu tipo.
O oscilador tem uma boa potência emitindo um som que depende do ajuste de P1.
O circuito, pela sua simplicidade não tem temporização e para rearmar deve-se desligar a alimentação, ser refeito o sensor ou recolocado na posição normal e a alimentação deve ser religada.
Montagem
O diagrama completo do alarme é dado na figura 2.

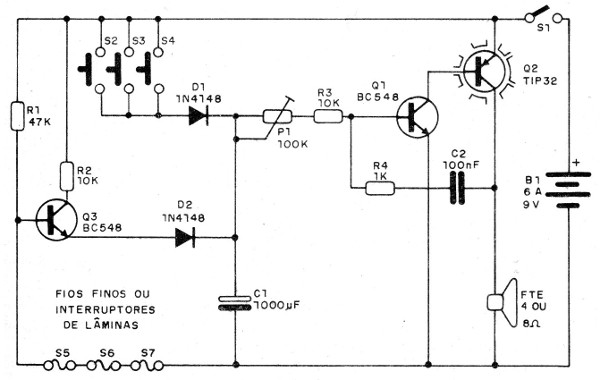

![Figura 2 – Diagrama completo do alarme
Figura 2 – Diagrama completo do alarme](/images/stories/artigos2017/art1635_0002.jpg)
Por se tratar de montagem muito simples indicamos o uso de uma ponte de terminais, mas nada impede que uma montagem melhor seja feita com o uso de uma placa de circuito impresso.
Na figura 3 damos a disposição dos componentes para o caso de uma montagem em ponte de terminais.

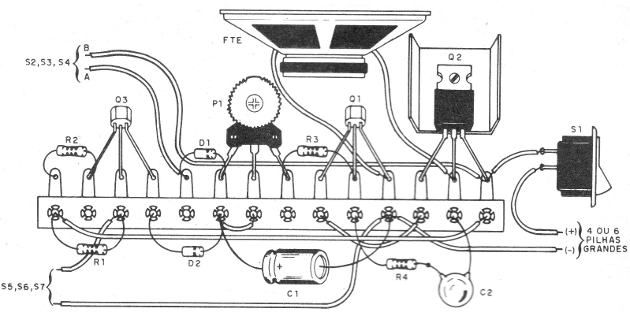

![Figura 3 – Montagem em ponte de terminais
Figura 3 – Montagem em ponte de terminais](/images/stories/artigos2017/art1635_0003.png)
Na montagem, observe a posição dos transistores e que Q2 deve ser dotado de um dissipador de calor.
A polaridade do diodo e do capacitor eletrolítico deve ser observada.
Os resistores são de 1/8 W com qualquer tolerância e o alto-falante é de 4 ou 8 ohms com 10 cm ou mais de diâmetro.
Na figura 4 damos de utilizar sensores numa janela.

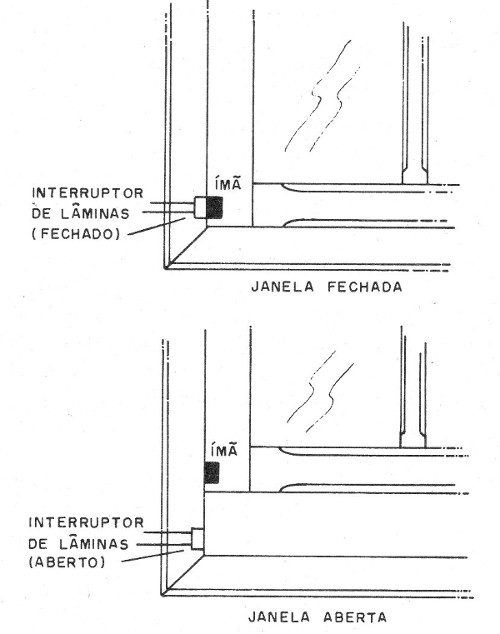

![Figura 4 – Instalação de sensores numa janela
Figura 4 – Instalação de sensores numa janela](/images/stories/artigos2017/art1635_0004.jpg)
A figura 5 mostra o modo de se usar diversos sensores para proteger portas e janelas.

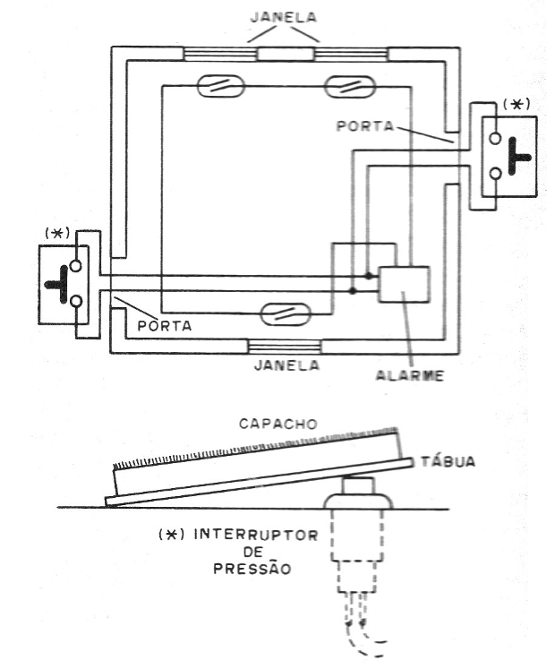

![Figura 5 – Circuito completo de proteção
Figura 5 – Circuito completo de proteção](/images/stories/artigos2017/art1635_0005.png)
Q1, Q3 – BC548 – transistores NPN de uso geral
Q2 – TIP32 – transistor PNP de potência
D1, D2 – 1N4148 – diodos de uso geral
B1 - 6 V – 4 pilhas ou bateria de 6 a 12 V
FTE – 4 ou 8 ohms – alto-falante de 10 cm ou mais
S1 – interruptor simples
S2 a S4 – sensores NA – ver texto
S5 a S7 – sensores NF – ver texto
R1 – 47 k ohms – resistor – amarelo, violeta, laranja
R2, R3 – 10 k ohms – resistores – marrom, preto laranja
R4- 1 k ohms – resistor – marrom, preto, vermelho
C1 – 1 000 uF x 12 V – eletrolítico
C2 - 100 nF – poliéster ou cerâmico
Diversos:
Ponte de terminais, dissipador para o transistor, suporte de pilhas, caixa para montagem, fios, solda, etc.
