O amplificador operacional MCP6411 da Microchip pode operar com tensões a partir de 1,7 V e tem uma corrente quiescente de apenas 55 uA (max). O produto ganho x faixa passante é de 1MHz. Essa combinação de características tornam esse componente ideal para aplicações portáteis. Veja neste artigo algumas aplicações possíveis deste componente, sugeridas pelo Datasheet (*).
Além das características indicadas o MCP6411 possui uma proteção contra EMI melhorada, o que é importante em aplicações sujeitas a este tipo de problema.
O MCP6411 é fornecido em invólucros SC70-5 e SOT-23 sendo construídos com um processo avançado CMOS.
Na figura 1 temos o invólucro e a identificação dos pinos deste componente.
As principais características elétricas deste componente são:
Vdd – Vss: 6,5 V (max)
Corrente nos pinos de entrada analógicas: +/- 2 mA (max)
Corrente nos pinos de saída: 2 mA (max)
Rejeição de fonte: 75 dB (min)
CMMRR: 65 dB (min)
Ganho de sinal sem realimentação: 95 dB (min)
Alimentação: 1,72 a 5,5 V
Correne quiescente: 45 uA (tip)
GBWP: 1 MHz
Damos a seguir alguns circuitos práticos de aplicação para este componente.
Sensor de Monóxido de Carbono
Esta aplicação visa detectar a presença do gás monóxido de carbono (CO) num ambiente, o que é extremamente perigoso para a presença de humanos.
Os dispositivos sensores deste gás normalmente são tipos portáteis (alimentados por bateria) emitindo um som audível quando níveis perigosos do gás são detectados.

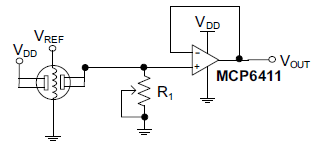

Na figura 2 temos um circuito típico sugerido pela Microchip usando o amplificador operacional MCP6411.
O sensor é do tipo convencional usado nestas aplicações. A finalidade do potenciômetro R1 é fazer a calibração em função do ambiente.
Sensor de Pressão

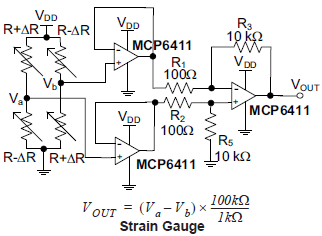

Na figura 3 temos outra aplicação para o MCP6411. Trata-se de um circuito para um sensor em ponte de pressão.
Nesta aplicação são usados, conectados de modo a funcionar como buffers de modo a impedir que a ponte seja carregada. Os resistores R1, R2, R3 e R5 devem ter tolerância bastante estreita para que a menor CMRR seja conseguida.
Sensoriamento de corrente de bateria
A próxima aplicação para o MCP6411 sugerida pela Microchip é num sensor de corrente para bateria, mostrada na figura 4.
Conforme podemos ver, trata-se de um circuito high-side (lado positivo ou lado alto) que é intercalado entre o positivo da alimentação (bateria) e o circuito alimentado.
A fórmula junto ao diagrama permite calcular a corrente de saída em função da corrente de entrada.
No application note da Microchip encontramos referência a diversos outros applications notes com conteúdo importante para o projeto com amplificadores operacionais.
