Termoalarme (ART1587)

Este circuito pode ser usado como alarme de incêndio ou ainda para detectar superaquecimento em componentes e equipamentos. Quando a temperatura do sensor sobe, um relé fecha seus contatos. O circuito é alimentado por uma tensão de 6 V de bateria ou fonte.

As junções dos diodos quando polarizadas no sentido inverso apresentam uma corrente de fuga que depende da temperatura.

Por este motivo, estes componentes podem ser usados como sensíveis sensores de temperatura.

No nosso circuito muito simples o que fazemos é amplificar a corrente de fuga com três transistores e controlar um relé.

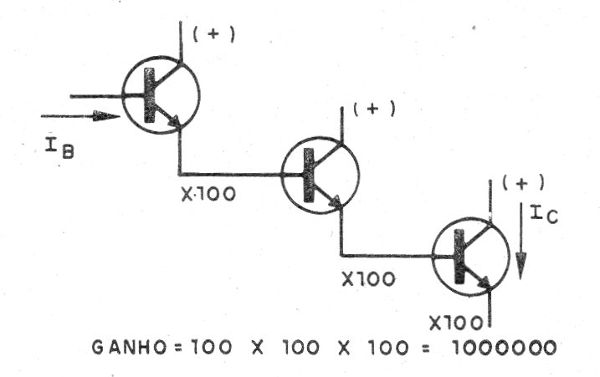

Os transistores são ligados na configuração Darlington, conforme mostra a figura 1, de modo a se obter um grande ganho de corrente.

Figura 1 – Ligação Darlington dos transistores

Tudo muito simples, sem a necessidade de ajustes.

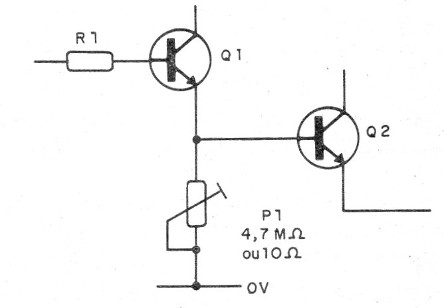

Se o leitor quiser, pode acrescentar um potenciômetro de 2M2 entre o diodo e o negativo da alimentação para controlar a sensibilidade do circuito.

O modo de se ligar este controle é mostrado na figura 2.

Figura 2 – Acrescentando um controle de sensibilidade

Como o consumo é algo elevado, se forem usadas pilhas devem ser médias, ou então deve ser utilizada fonte.

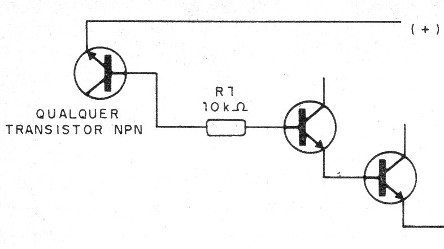

Outra possibilidade interessante para o projeto é utilizar a junção base-emissor de um transistor de uso geral como sensor, conforme mostra a figura 3.

Figura 3 – Usando um transistor como sensor

A finalidade do resistor é série é evitar que o circuito entre em curto, caso o sensor seja invertido.

Montagem

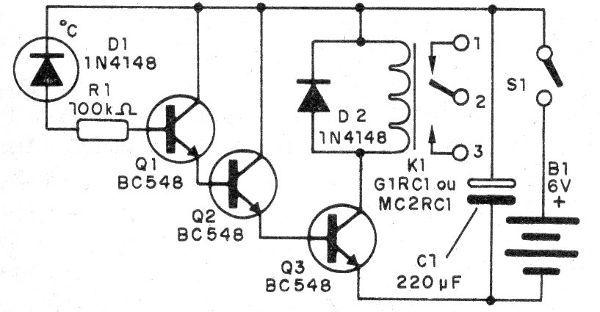

Na figura 4 temos o diagrama completo do termoalarme.

Figura 4 – Diagrama do termoalarme

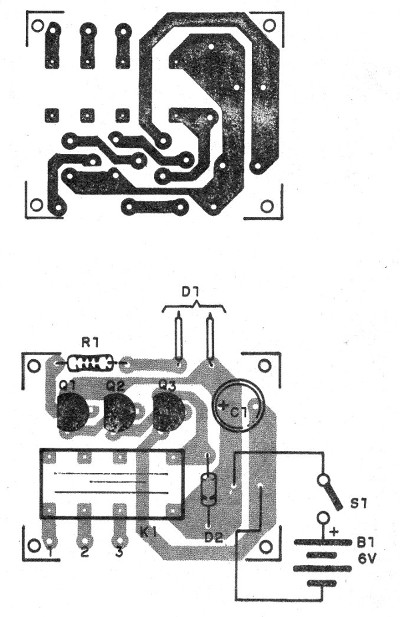

A montagem, tendo por referência um relé com base DIL pode ser feita numa pequena placa de circuito impresso, conforme mostra a figura 5.

Figura 5 – Montagem em placa de circuito impresso

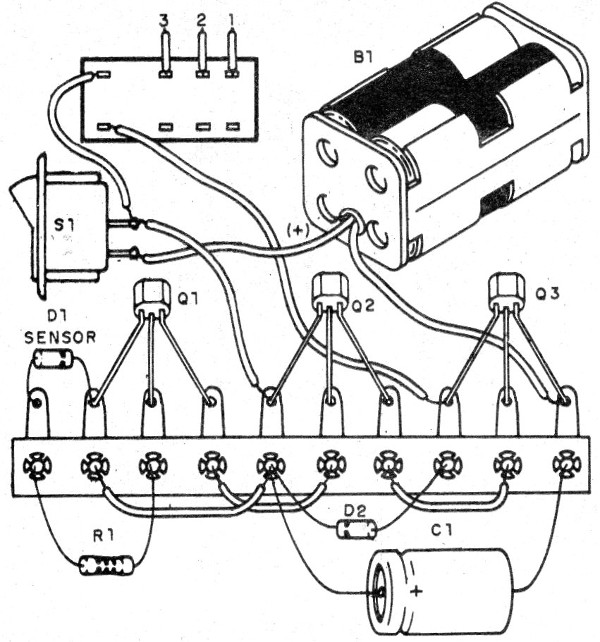

Na figura 6 temos a montagem numa ponte de terminais.

Figura 6 – Montagem em ponte de terminais

Na montagem, observe as posições dos transistores e polaridade do diodo.

Qualquer diodo de silício de uso geral pode ser utilizado como sensor.

A corrente de disparado do relé de 6 V deve ser, no máximo, de 100 mA.

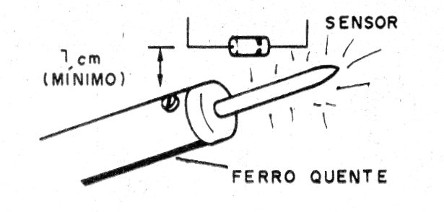

Para testar, basta ligar o circuito e aproximar do diodo um ferro de soldar aquecido, sem encostar, de modo que ele possa transferir calor para o sensor, conforme mostra a figura 7.

Figura 7 – Testando o sensor

O relé, em pouco tempo deve disparar.

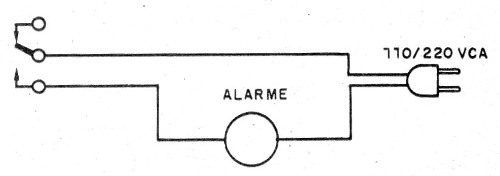

Para ligar um alarme externo, utilize o circuito da figura 8.

Figura 8 – Conectando um alarme

Para um alarme de sobreaquecimento, basta montar o diodo em contacto em o componente monitorado.

Cola epóxi pode ser utilizada para esta finalidade.
