Descrevemos um efeito de luzes piscantes que altera a ordem das piscadas de três conjuntos de lâmpadas incandescentes com efeitos interessantes para decoração, bailes, palcos, etc. O circuito é simples de montar e faz uso de componentes comuns.
Se bem que as lâmpadas incandescentes estejam caindo em desuso (não mais são fabricadas para iluminação) ainda podemos encontrar os tipos coloridos para decoração e para aplicações especiais como fornos e geladeiras.
Pois bem, o que propomos neste artigo é a montagem de um sistema que simula o efeito sequencial com um falso contador usando lâmpadas neon.
Este contador é usado para disparar SCRs que podem controlar uma boa quantidade de lâmpadas.
Também damos a possibilidade de controlar as lâmpadas em onda completa utilizando uma ponte de diodos.
Como Funciona
O circuito consiste num conjunto de osciladores de relaxação com lâmpadas neon onde a frequência de cada um é determinada pelos capacitores associados.
No entanto, estes osciladores não são autônomos, pois funcionam somente quando o oscilador anterior não está conduzindo.
Assim, temos uma interdependência dos osciladores que produz um efeito interessante semelhante a um sequência, mas com alterações.
O sinal de cada oscilador de relaxação controla um SCR com boa capacidade de corrente.
Estes SCRs têm como carga uma ou mais lâmpadas que formam a sequência de efeitos.
Montagem

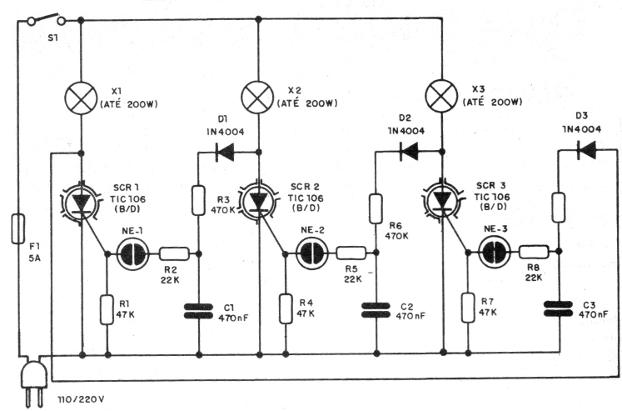

Na figura 1 temos então o diagrama completo do aparelho.

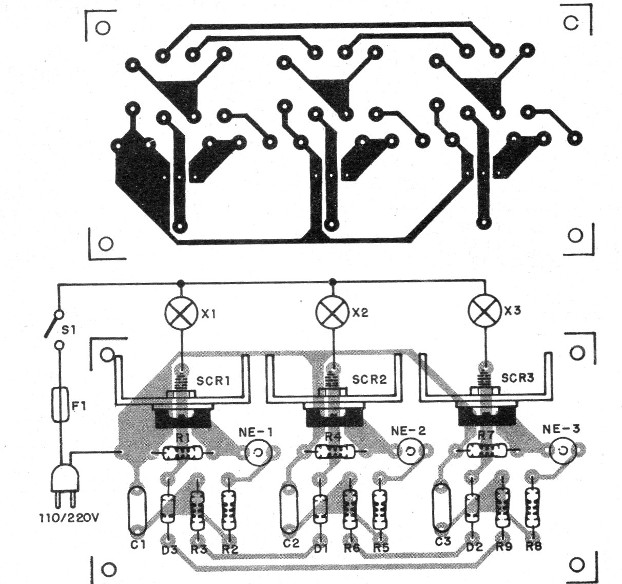

A montagem pode ser feita com base numa placa de circuito impresso como a mostrada na figura 2.
Observe que os SCRs são dotados de dissipadores de calor.
Os SCRs devem ser sufixo B ou D se a rede for de 110 V e D se a rede for de 220 V.
As lâmpadas neon são comuns NE-2H ou equivalentes e os resistores de 1/8 W.
Os diodos são os 1N4004 se a rede for de 110 V e 1N4007 se a rede for de 220 V.
Os capacitores são de poliéster com pelo menos 100 V de tensão de trabalho.

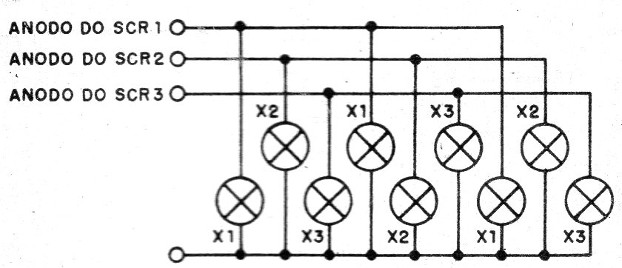

Na figura 3 temos a maneira de se conectar séries de lâmpadas para um efeito mais amplo.
O controle é de meia onda, o que quer dizer que as lâmpadas acendem com metade de seu brilho normal.

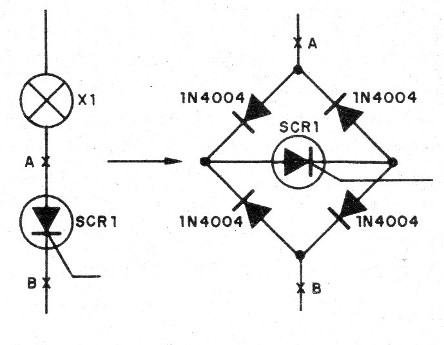

Para um controle de onda completa até 100 W de lâmpadas pode ser usada uma ponte retificadora com cada SCR com a configuração mostrada na figura 4.
Para testar e usar o aparelho, basta ligar a alimentação e observar as piscadas das lâmpadas.
Mudanças de frequência podem ser obtidas com alteração dos valores dos capacitores.
SCR1, SCR2, SCR3 – TIC106B ou D - diodos controlados de silício
D1, D2, D3 – 1N4004 ou 1N4007 – diodos retificadores
X1, X2 X3 – lâmpadas incandescentes – ver texto
NE-1, NE-2, NE-3 – lâmpadas neon NE-2H ou equivalentes
F1 – Fusível de 5 A
S1 – Interruptor simples
C1, C2., C3 – 470 nF – capacitores de poliéster
R1, R4, R7 – 47 k ohms – resistores – amarelo, violeta, laranja
R2, R6, R8 – 22 k ohms – resistores – vermelho, vermelho, laranja
R3, R5, R9 – 470 k ohms – resistores – amarelo, violeta, amarelo
Diversos:
Placa de circuito impresso, caixa para montagem, radiadores para os SCRs, fios, solda, etc.
