Este circuito detecta quando uma sombra passa pelo sensor, no caso indicando a passagem de uma pessoa por um local. O circuito é muito sensível acionando um pequeno oscilador por um tempo determinado. Trata-se de montagem ideal para demonstrar o funcionamento do 555 monoestável.

Descrevemos a montagem de um simples alarme de passagem temporizado com base no circuito integrado 555.

Basta colocar uma fonte de luz num local e o LDR num tubinho apontando para ela, conforme mostra a figura 1.

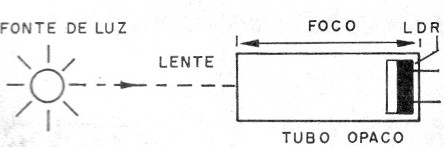

Figura 1 – Posicionamento do sensor
Figura 1 – Posicionamento do sensor



Quando a passagem de alguma pessoa ou objeto entre o sensor e a fonte de luz interrompendo o feixe de luz, o alarme dispara, fazendo com que um oscilador emita som por um tempo.

O circuito é muito sensível sendo alimentado por pilhas comuns.

A temporização chega a 10 minutos dependendo do capacito C1.

A frequência do oscilador é determinada por C1, que pode ter valores de 22 nF a 100 nF, sem problemas.

Na figura 2 temos o diagrama completo do alarme.

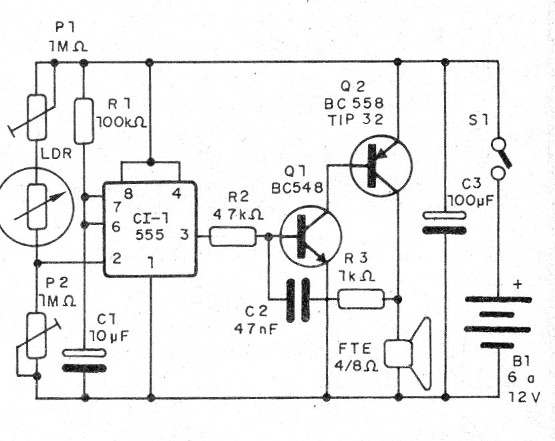

Figura 2 – Diagrama do alarme
Figura 2 – Diagrama do alarme



Para a montagem, sugerimos uma placa de circuito impresso com o padrão mostrado na figura 3.

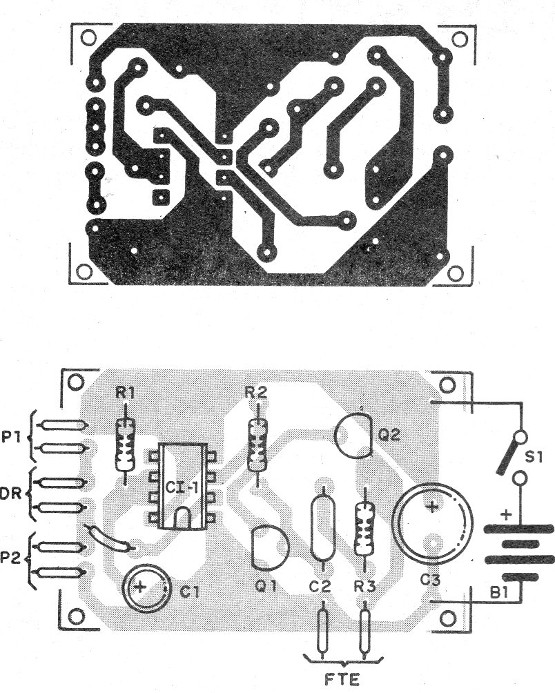

   Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem



Na montagem, observe a posição do circuito integrado e dos transistores.

O alto-falante pode ter de 2,5 cm a 10 cm e os capacitores são de tipos indicados na lista de materiais.

Os resistores são de 1/8 W e os potenciômetros de ajustes são comuns.

Para testar, ilumine o sensor e ajuste os trimpots para que o circuito não dispare.

Usando provisoriamente um capacitor para C1 menor é mais fácil fazer este ajuste.

Interrompendo a luz que incide no sensor, o alarme deve disparar.





CI-1 – 555 – circuito integrado

Q1 – BC548 – transistor NPN de uso geral

Q2 – BC558 – transistor PNP de uso geral

LDR – LDR comum

S1 – Interruptor simples

B1 – 6 V – pilhas

P1, P2 – 1 M – trimpots ou potenciômetros

R1 – 100 k ohms – resistor – marrom, preto, laranja

R2 – 47 k ohms – resistor – amarelo, violeta, laranja

R3 – 1 k ohms – resistor – marrom, preto, vermelho

C1 – 10 uF – eletrolítico

C2 – 47 nF –cerâmico ou poliéster

C3 – 100 uF – eletrolítico

Diversos:

Placa de circuito impresso, suporte de pilhas, fios, solda, etc.
