Com este circuito é possível controlar a corrente e a tensão de um circuito de corrente contínua até 12 V com 2 A. O circuito é ideal para funcionar como controle de velocidade e de potência de pequenos projetos, sendo muito simples de montar.
Na verdade, o circuito consiste numa espécie de reostato eletrônico, onde o controle principal da corrente não é feito por um componente passivo, mas sim por um transistor.
Desta forma, no controle podemos utilizar um potenciômetro de muito menor dissipação, o que significa um barateamento do projeto.
O circuito usa componentes comuns e é simples de montar, podendo operar com tensões de 6 a 12 V de entrada sem problemas.
Como Funciona
O circuito consiste num regulador linear de tensão do tipo ajustável, onde a tensão de saída é determinada pelo ajuste de um potenciômetro.
Nele, o grau de condução de um transistor é determinado pela sua polarização de base que é feita pelo potenciômetro.
Podemos então ajustar a resistência apresentada pelo transistor e com isso a tensão e corrente aplicadas à carga.
A entrada tanto pode ser uma bateria como uma fonte fixa.
Montagem

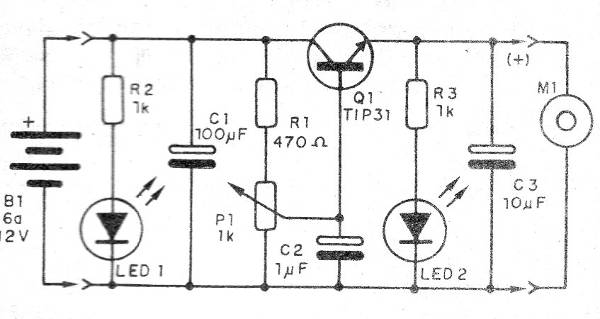

Começamos por dar o diagrama completo do Variac.
Como são utilizados poucos componentes temos a opção de uma montagem em ponte de terminais, se bem que uma montagem em placa sempre é melhor.

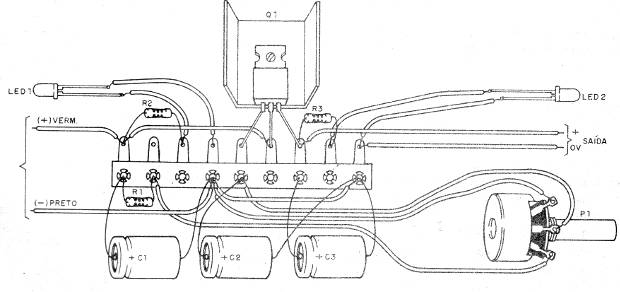

A disposição dos componentes no caso de uma ponte de terminais é mostrada na figura 2.
Observe a posição do transistor e a polaridade de diodos e capacitores eletrolíticos.
Os capacitores eletrolíticos são para 15 V ou mais e os resistores de 1/8 W.
O potenciômetro deve ser de fio.
Prova e Uso

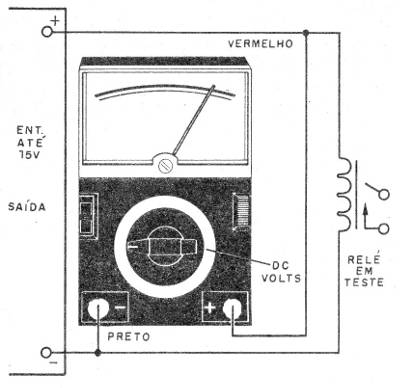

Na figura 3 temos uma aplicação interessante para este circuito que é a determinação da tensão de disparo de um relé.
Vá aumentando a tensão no variac até o relé disparar.
Basta então ler o valor dessa tensão no multímetro, lembrando que na realidade o relé já dispara com uma tensão um pouco abaixo da nominal.

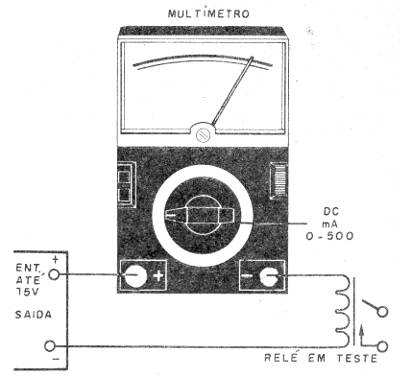

Para determinar corrente de disparo, o procedimento é o mesmo, mas com a conexão do relé conforme mostra a figura 4.
Para utilizar em outras aplicações, respeite os limites de corrente do aparelho.
Q1 – TIP31 – transistor NPN de potência
P1 – 1 k – potenciômetro de fio
R1 – 470 ohms – resistor – amarelo, violeta, marrom
R2, R3 – 1 k ohms – resistores – marrom, preto, vermelho
C1 – 100 uF – capacitor eletrolítico
C2 – 1 uF – capacitor eletrolítico
C3 – 10 uF – capacitor eletrolítico
Diversos:
Ponte de terminais, radiador para o transistor, fios, solda, garras, caixa para montagem, etc.
