Este circuito produz efeitos interessantes em instrumentos musicais, como guitarras, violões e outros que usem captadores. A idéia é modificar a curva de resposta dos circuitos amplificadores, reforçando ou atenuando determinadas frequência através de filtros. O circuito é simples e usa componentes comuns.
Descrevemos um interessante circuito de efeitos para instrumentos musicais, que também pode ser usados com microfones.
A idéia é agregar um conjunto de filtros entre o captador do instrumento e a entrada do amplificador de modo a permitir o reforço ou atenuação de determinadas faixas de frequências.
Um ponto importante é o reforço de graves, muito apreciado pelos que tocam contra-baixos e outros instrumentos em que esta faixa de frequências predomina.
O circuito também funciona como um equalizador, podendo ser usado para se melhorar a respostas de microfones em ambientes de acústica problemática.
A alimentação é feita com duas baterias de 9 V e o consumo é bastante baixo.
Como Funciona
O sinal do captador ou de um microfone passa em primeiro lugar por um pré-amplificador de áudio que utiliza um CI MC1458.
Este circuito consiste na versão dupla do conhecido 741, que até pode ser usado em seu lugar (duas unidades), com a devida alteração da placa de circuito impresso.
O ganho desta etapa é determinado por R1 e R2, podendo ser feitas alterações, conforme os resultados desejados.
Com um resistor de 1,5 M Ω para R2, teremos um ganho de tensão de 25 vezes.
O sinal desta etapa é aplicado a 5 filtros, cada qual contendo um potenciômetro de ajuste que possibilita controlar sua ação no circuito.
A frequência de cada filtro é determinada basicamente pelos capacitores.
No nosso projeto, centralizamos as frequências em valores de 100 Hz a 5 000 Hz, mas o leitor pode modificar os valores e até usar mais filtros.

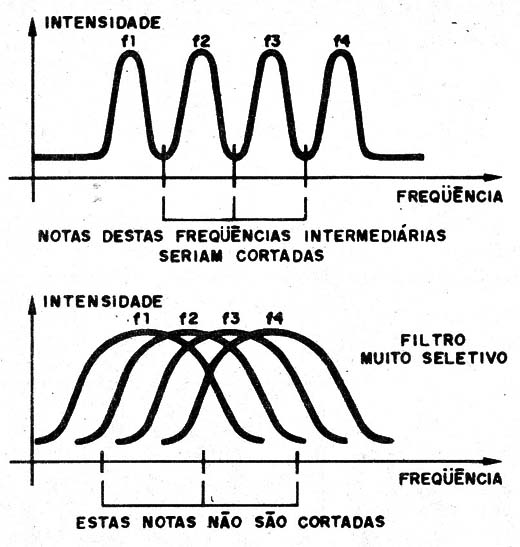

A ideia é que se usarmos um filtro de grande seletividade, teríamos faixas muito estreitas passando e com isso frequências importantes seriam cortadas, conforme mostra a figura 1.
Para evitar que isso ocorra, alargamos as faixas de atuação dos filtros, de modo a termos poucas perdas nas frequências mais importantes, conforme mostra a mesma figura.
Em outras palavras, usamos filtros de baixa seletividade para cada frequência escolhida.
O sinal de cada filtro, selecionado pelo potenciômetro correspondente é aplicado a um segundo amplificador operacional cujo ganho é determinado por R12 e R3.
Este amplificador, além de fornecer um sinal amplificado, proporciona uma realimentação de reforço ao circuito de entrada, ajustada em P6.
O sinal amplificado é levado à saída que contém o potenciômetro P7 que controla sua saída.
A alimentação do circuito deve ser simétrica, o que conseguimos com o uso de duas baterias de 9 V.
Montagem

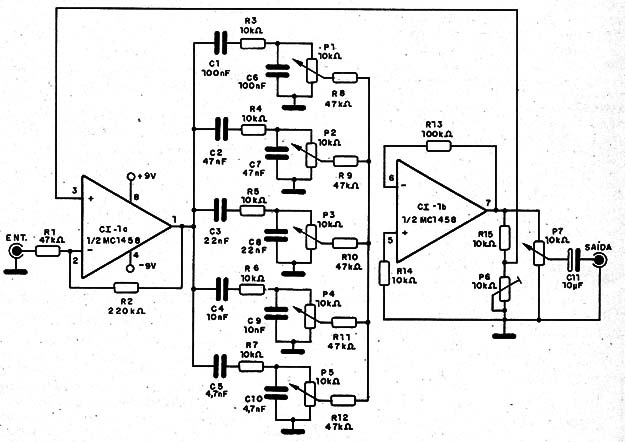

Começamos por mostrar o circuito completo do Multi-Filtro na figura 2.

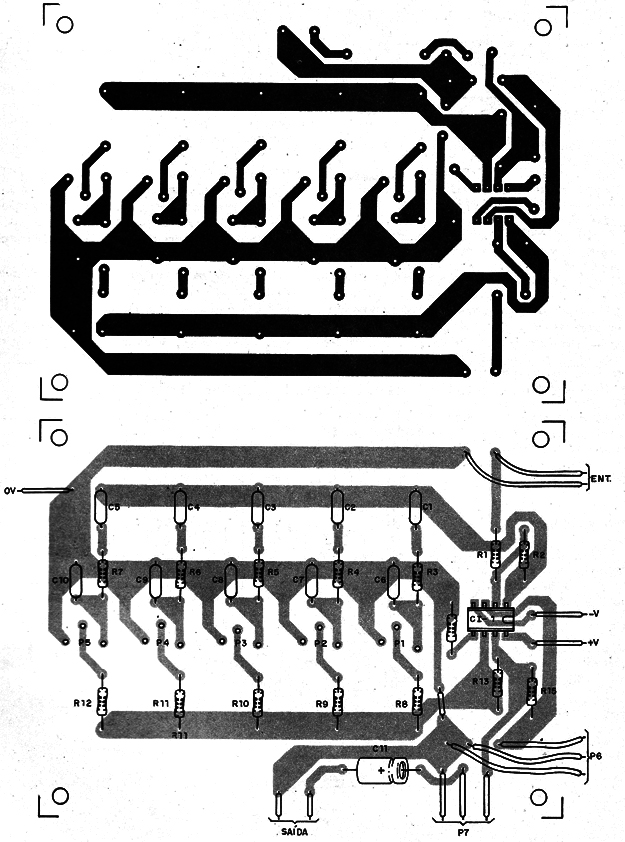

Uma placa de circuito impresso para a montagem é mostrada na figura 3.
Como se trata de montagem de áudio, muito cuidado deve ser tomado com os cabos de sinais que devem ser blindados.
Recomenda-se a utilização de uma caixa de metal que possa servir de blindagem evitando a captação de roncos.

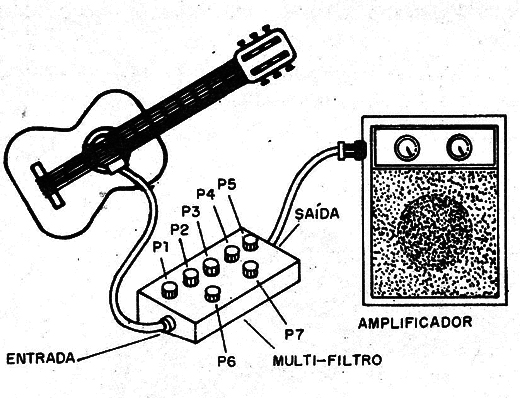

Na figura 4 temos uma sugestão de caixa para a montagem.
Os resistores são todos de 1/8 W e os potenciômetros lineares, rotativos ou deslizantes.
Os capacitores devem ser dos tipos indicados na lista de material.
Prova e Uso
Para provar e usar, basta intercalar o aparelho entre um instrumento musical e a entrada do amplificador.
Ajuste o amplificador e o potenciômetro P7, assim como P6 até obter a reprodução do som do instrumento.
Depois, verifique a ação de cada potenciômetro, fazendo o ajuste para o som desejado.
CI-1 – MC1458 – circuito integrado – ver texto
P1 a P7 – 10 k Ω – potenciômetros
R1, R8, R9, R10, R11 e R12 – 47 k Ω – resistores – amarelo, violeta, laranja
R2 – 220 k Ω – resistor – vermelho, vermelho, amarelo
R3, R4, R5, R6, R7, R14 e R15 - 10 k Ω – resistores – marrom, preto, laranja
R13 – 100 k Ω – resistor – marrom, preto, amarelo
C1 e C6 – 100 nF – cerâmico ou poliéster
C2 e C7 – 47 nF – cerâmico ou poliéster
C3 e C8 – 22 nF – cerâmico ou poliéster
C4 e C9 – 10 nF – cerâmico ou poliéster
C5 e C10 – 4,7 nF – cerâmico ou poliéster
C11 – 10 µF x 25 V – eletrolítico
Diversos:
Placa de circuito impresso, conectores de bateria, jaques de entrada e saída, caixa para montagem, fios blindados, fios, solda, etc.
