Este circuito faz com que duas lâmpadas de 12 V, com corrente até 3 A, pisquem alternadamente numa frequência que pode ser controlada externamente. O circuito tem como aplicações a sinalização, móvel, a partir dos 12 V obtidos num carro. Montagem é simples e usa componentes comuns de fácil obtenção.
O circuito que mostramos é simples, se bem que use um componente que já não é muito comum: o transistor unijunção.
Sua finalidade é fazer com que duas lâmpadas pisquem alternadamente numa frequência que pode ir de algumas vezes por segundo até uma piscada a cada 5 ou 6 segundos.
Com as lâmpadas montadas em uma caixa com copos plásticos transparentes vermelhos, temos um excelente dispositivo para sinalização móvel automotiva.

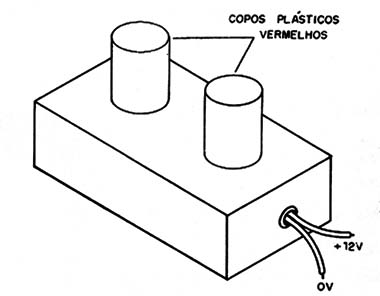

A figura 1 dá uma sugestão de montagem.
Como Funciona

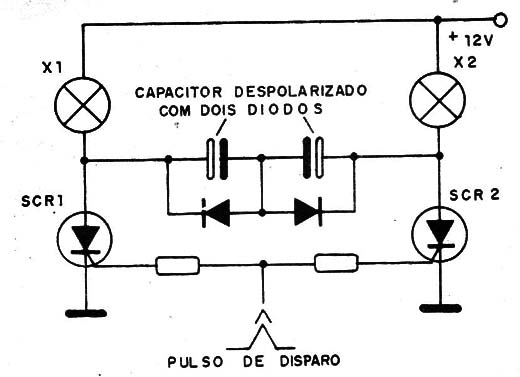

A base do circuito é um multivibrador biestável elaborado com dois SCRs e cuja configuração é mostrada na figura 2.
Neste circuito os SCRs são realimentados por dois capacitores ligados de tal forma a formar um único capacitor despolarizado.
Quando o circuito é alimentado, um dos SCRs conduz antes do outro, inibindo assim o seu disparo.
Quando um pulso é aplicado à entrada do circuito, o SCR que estava desligado liga, e com isso, colocando em curto o anodo com o catodo do que estava conduzindo, faz com que ele desligue.
Temos então uma troca de estados dos SCRs.
Um novo pulso aplicado à entrada faz com que a situação novamente se inverta.
Aplicando pulsos sucessivos a entrada podemos fazer com que os SCRs fiquem trocando de condição e com isso as lâmpadas ligadas aos seus anodos.
Os pulsos são produzidos por um oscilador de relaxação com transistor unijunção.
A frequência dos pulsos é dada por C2 e ajustada no potenciômetro.
Montagem

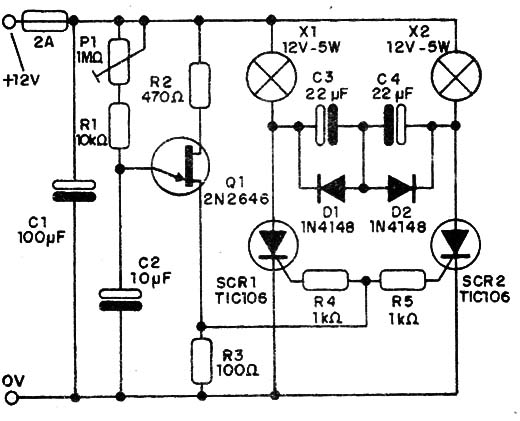

Na figura 3 temos o diagrama completo do sistema de sinalização com SCRs.

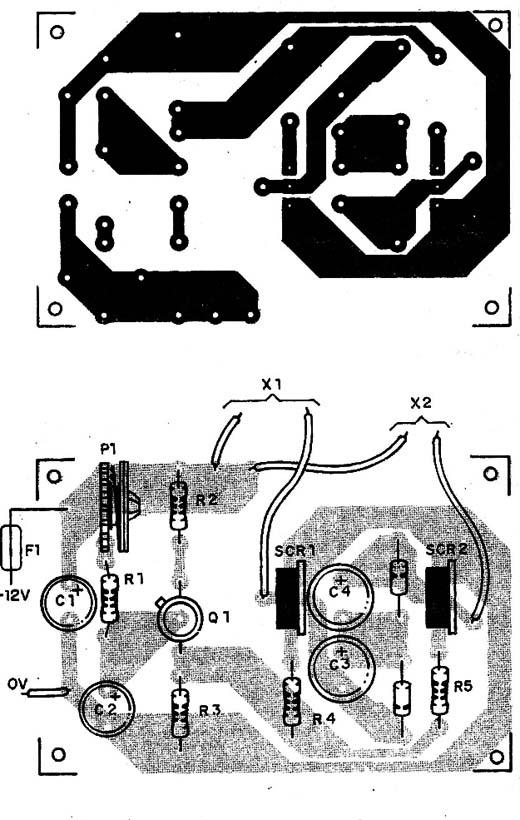

A montagem pode ser feita com base numa placa de circuito impresso como a mostrada na figura 4.
Na montagem, observe a posição dos SCRs e do transistor unijunção.
Para correntes acima de 1 A será conveniente dotar os SCRs de dissipadores de calor.
Os capacitores têm 16 V ou mais de tensão de trabalho e os resistores são de 1/8 W.
Prova e Uso
Ligando o aparelho à alimentação e ajustando P1, as lâmpadas devem piscar alternadamente.
Comprovado o funcionamento é só fazer a instalação ou dotar o aparelho de um conector para ser ligado na tomada de 12 V do carro.
SCR1, SCR2 – TIC106 – diodos controlados de silício
Q1 – 2N2646 – transistor unijunção
D1, D2 – 1N4148 – diodos de uso geral
P1 – 1 M Ω – trimpot
X1, X2 – Lâmpadas de 12 V x 5 W
R1 – 10 k Ω – resistor – marrom, preto, laranja
R2 – 470 Ω – resistor – amarelo, violeta, marrom
R3 – 100 Ω – resistor – marrom, preto, marrom
R4, R5 – 1 k Ω – resistores – marrom, preto, vermelho
C1 – 100 µF – capacitor eletrolítico
C2 – 10 µF – capacitor eletrolítico
C3, C4 – 22 µF – capacitores eletrolíticos
Diversos:
Placa de circuito impresso, caixa para montagem, fios, conector para o carro, solda, etc.
