A corrente de repouso deste alarme é da ordem de microampères o que permite sua utilização com alimentação por pilhas que durarão uma eternidade. O circuito é muito simples de montar, instalar e utiliza componentes de baixo custo.

O alarme simples que descrevemos tem uma característica que pode ser muito importante em determinadas aplicações: consumo muito baixo.

A baixa corrente de espera (sem disparar) permite que pilhas sejam utilizadas na alimentação, ou mesmo uma fonte de pequena capacidade de corrente.

O retardo é um ponto importante a ser considerado em alguns casos, pois ele impede a ação imediata do alarme fazendo com que o intruso tente desativar o circuito.

Se o alarme disparar quando o intruso estiver longe do sensor, psicologicamente ele não terá condições de voltar e desarmá-lo, pensando unicamente em escapar do local.

O retardo no nosso circuito pode ser fixado entre alguns segundos até alguns minutos, dependendo exclusivamente do valor de um capacitor.

O relé usado pode controlar sirenes e dispositivos de aviso de altas correntes.



Como Funciona

Para o acionamento do relé temos dois transistores ligados numa etapa Darlington de alto ganho.

A impedância de entrada desta etapa é muito alta, da ordem de milhões de Ω, o que significa a necessidade de uma corrente muito pequena de base para acionar um relé no seu coletor.

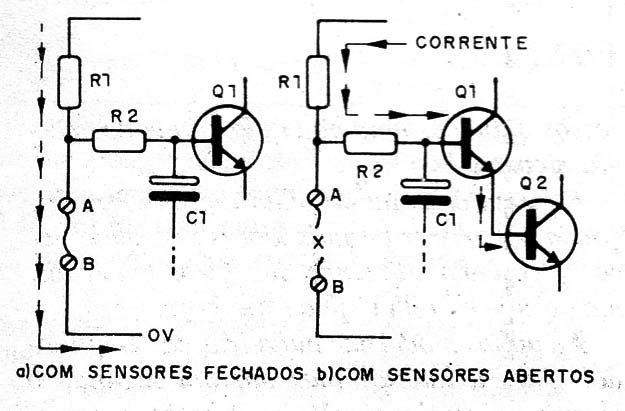

Assim, conforme mostra a figura 1, o que fazemos é desviar a corrente de base muito pequena para a terra através dos sensores ligados nos pontos A e B, o que impede o disparo do relé.



Figura 1 – Polarizando a etapa Darlington
Figura 1 – Polarizando a etapa Darlington



Quando o sensor entre A e B é interrompido a corrente polariza a base do transistor Q1, mas demora um certo tempo para atingir a plena condução, dada a presença do capacitor de retardo.

Valores entre 10 µF e 470 µF podem ser utilizados para o capacitor de retardo.

Como a corrente no sensor é muito baixa, podem ser usados fios muito finos na sua ligação, o que facilita sua ocultação.

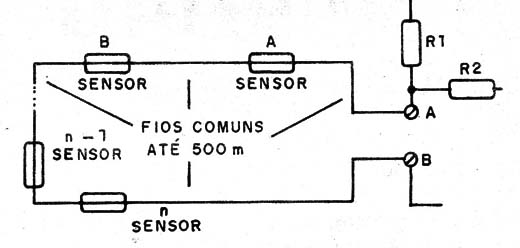

Diversos sensores podem ser ligados em série e a distância grandes um do outro, protegendo assim uma grande área, conforme mostra a figura 2.



Figura 2 – Ligando sensores em série
Figura 2 – Ligando sensores em série



Existem diversas possibilidades para a utilização de sensores.

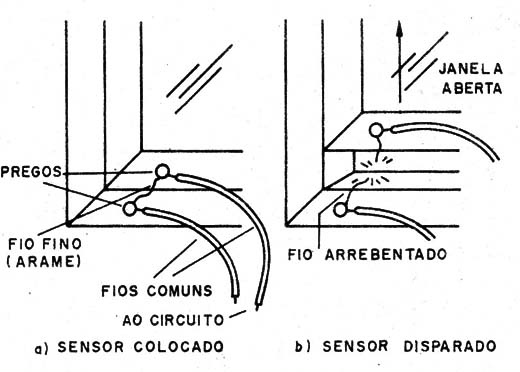

A mais simples consiste em se utilizar preguinhos pequenos colocados em portas e janelas conforme mostra a figura 3.



Figura 3 – O sensor de fio fino
Figura 3 – O sensor de fio fino



Quando o fio for interrompido, pela abertura da janela ou porta, o alarme dispara.

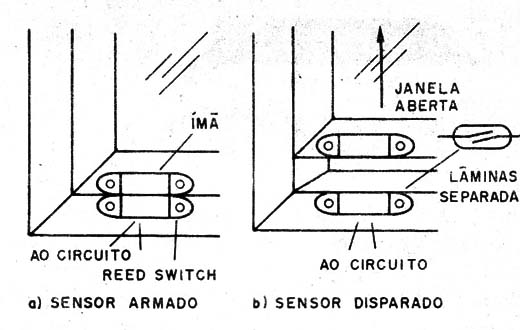

A outra solução consiste em se utilizar sensores tipo reed que são mantidos fechados pela ação de um imã, conforme mostra a figura 4.



Figura 4 – Utilizando sensores reed
Figura 4 – Utilizando sensores reed



A vantagem desses sensores é que eles podem ser adquiridos prontos e têm uma aparência melhor quando instalados.

Quando o imã se afastar do sensor, ele abre seus contatos, disparando o alarme.



Montagem

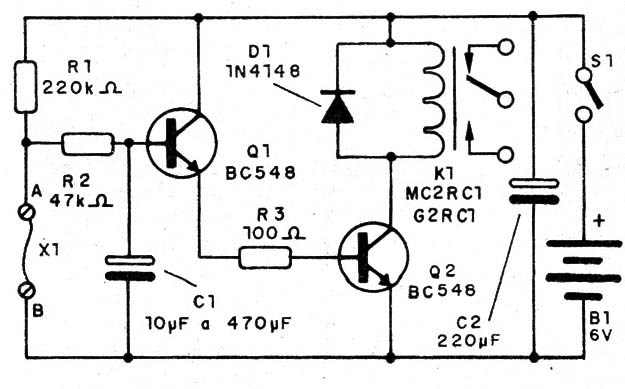

O diagrama completo do alarme é mostrado na figura 5.



Figura 5 – Diagrama completo do alarme
Figura 5 – Diagrama completo do alarme



Temos duas possibilidades de montagem que dependem dos recursos do montador.

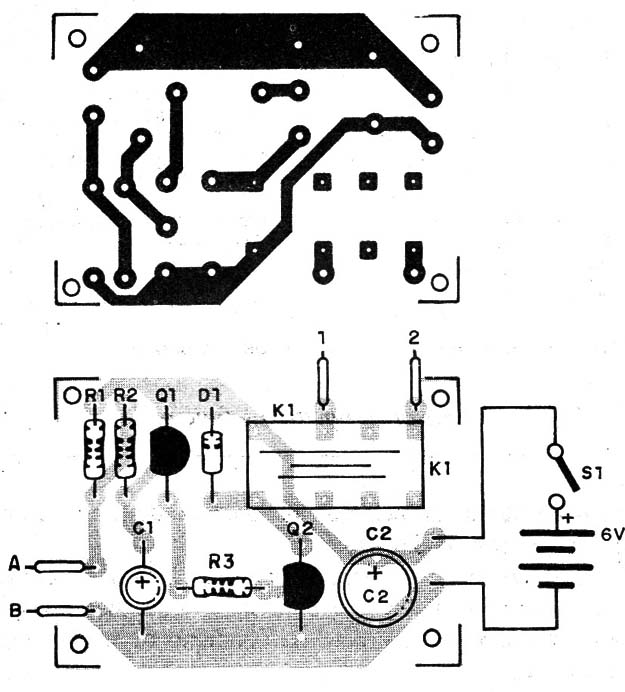

Para os que desejam uma aparência melhor e maior confiabilidade temos a placa de circuito impresso mostrada na figura 6.



Figura 6 – Placa de circuito impresso para a montagem
Figura 6 – Placa de circuito impresso para a montagem



Esta placa prevê o uso de relés com base DIL. Se forem usados relés de outras bases o desenho deve ser alterado.

O relé deve ser de 6 V com corrente de disparo máxima d 100 mA.

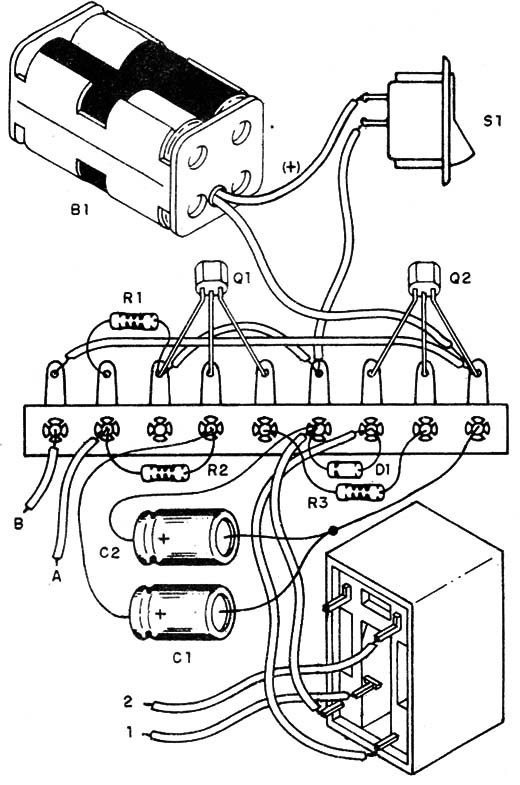

Para uma montagem em ponte de terminais temos a disposição de componentes da figura 7.



Figura 7 – Montagem em ponte de terminais
Figura 7 – Montagem em ponte de terminais





Uso

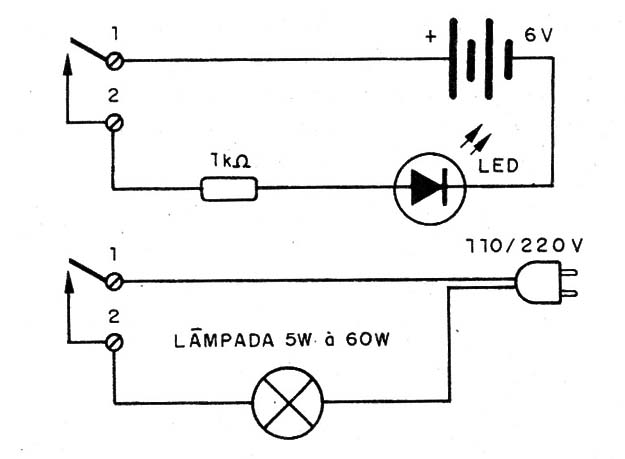

Na figura 8 temos o modo de se fazer a ligação de uma carga para teste.



Figura 8 – Ligação de teste
Figura 8 – Ligação de teste





Interligue os pontos A e B do alarme e alimente o circuito.

Desconectando os pontos A e B depois de algum tempo, que depende do capacitor, o alarme deve disparar.

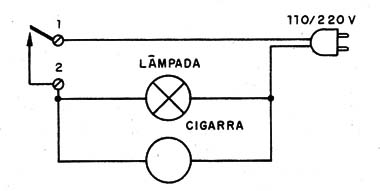

Na figura 9 temos o modo de se fazer a instalação de uma cigarra e uma lâmpada.



Figura 9 – Conexão de um sistema de aviso
Figura 9 – Conexão de um sistema de aviso





Q1, Q2 – BC548 – transistores NPN de uso geral

D1 – 1N4148 – diodo de silício

S1 – Interruptor simples

B1 – 6 V – 4 pilhas pequenas

K1 – Relé de 6 V x 100 mA ou menos

C1 – 10 µF a 470 µF x 6 V ou mais – eletrolítico

C2 – 220 µF x 12 V ou mais – eletrolítico

R1 – 220 k Ω x 1/8 W – resistor – vermelho, vermelho, amarelo

R2 – 47 k Ω x 1/8 W – resistor – amarelo, violeta, laranja

R3 – 100 Ω x 1/8 W – resistor – marrom, preto, marrom

Diversos:

Placa de circuito impresso ou ponte de terminais, suporte de pilhas, sensores, fios, solda, etc.
