Este circuito emite um sinal de alarme que é captado num receptor de FM. Instalado num carro, ele pode enviar um sinal a um receptor, avisando que está sendo roubado. O alcance é da ordem de algumas centenas de metros dependendo da sensibilidade do receptor.
A ideia deste circuito é simples: em lugar de disparar um alarme no local em que se encontra ele envia um sinal para um receptor remoto que então produz um sinal de alarme sonoro.
O alcance depende das condições de propagação do sinal no local e da sensibilidade do receptor, podendo ultrapassar os 200 metros.
O sistema é temporizado, graças ao uso de circuitos integrados do tipo 555, e seu consumo é baixo na condição de espera.
Como Funciona

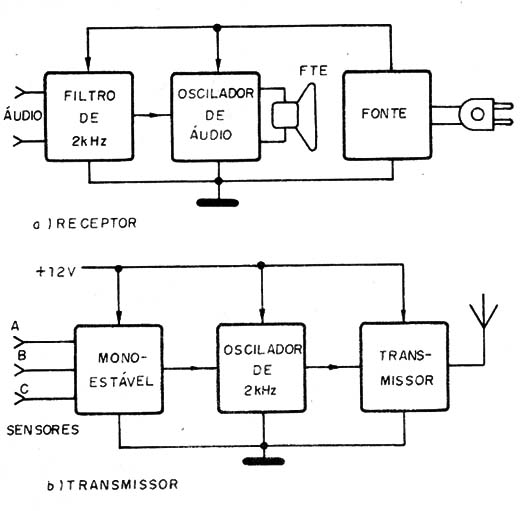

Na figura 1 temos o diagrama de blocos que representa este alarme.
![Figura 1 – Diagrama de blocos do alarme
Figura 1 – Diagrama de blocos do alarme](/images/stories/artigos2017/art1536_0001.jpg)
Começamos por analisar o circuito transmissor.
Nele temos um sistema monoestável com diversas entradas onde serão ligados os sensores.
No exemplo dado temos três sensores que devem ser aterrados momentaneamente de modo a produzir um pulso de disparo.
Quando estes sensores são aterrados, a saída de cI-1 vai ao nível alto por um tempo determinado por R2 e C4.
Este tempo é o tempo em que o alarme ficará soando em caso de disparo.
O sinal deste circuito controla um segundo 555 na configuração astável que é o CI-2.
Este circuito produz um sinal de áudio cuja frequência é determinada por R3, R4 e C5.
Este sinal de áudio é usado para modular um transmissor de FM com base num transistor de baixa potência.
A frequência deste transmissor é ajustada em CV, devendo ser procurada uma frequência livre da faixa de FM.

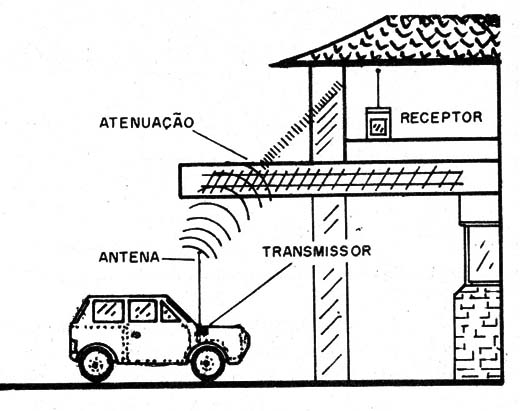

Na instalação do sistema, conforme mostra a figura 2, devemos ter cuidado para que estruturas metálicas não atenuem o sinal.
![Figura 2 – Estruturas metálicas atenuam o sinal
Figura 2 – Estruturas metálicas atenuam o sinal](/images/stories/artigos2017/art1536_0002.jpg)
O receptor para os sinais é um pequeno rádio FM sintonizado na frequência de transmissão.
O sinal de áudio da modulação do transmissor é retirado do receptor pela tomada de fone, ou mesmo de uma ligação em paralelo com o alto-falante.

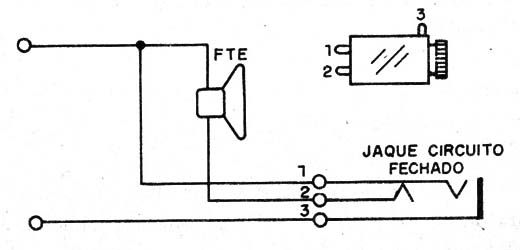

Na figura 3 temos o modo como o sinal deve ser retirado do pequeno receptor de FM.
![Figura 3 – retirando o sinal modulado do receptor
Figura 3 – retirando o sinal modulado do receptor](/images/stories/artigos2017/art1536_0003.jpg)
Este sinal é aplicado a um PLL com o circuito integrado NE567.
O sinal de áudio é sintonizado no PLL para que acione um circuito oscilador formado por transistores.
Este circuito emitirá um som quando o sinal do transmissor modulado em tom for captado.
O receptor é alimentado por uma fonte de alimentação estabilizada, pois deve ficar permanentemente ligado.
Montagem

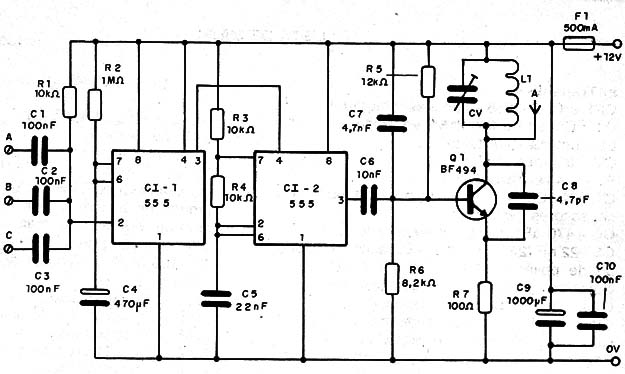

Começamos por dar o diagrama completo do transmissor na figura 4.
![Figura 4 – Diagrama do transmissor
Figura 4 – Diagrama do transmissor](/images/stories/artigos2017/art1536_0004.jpg)

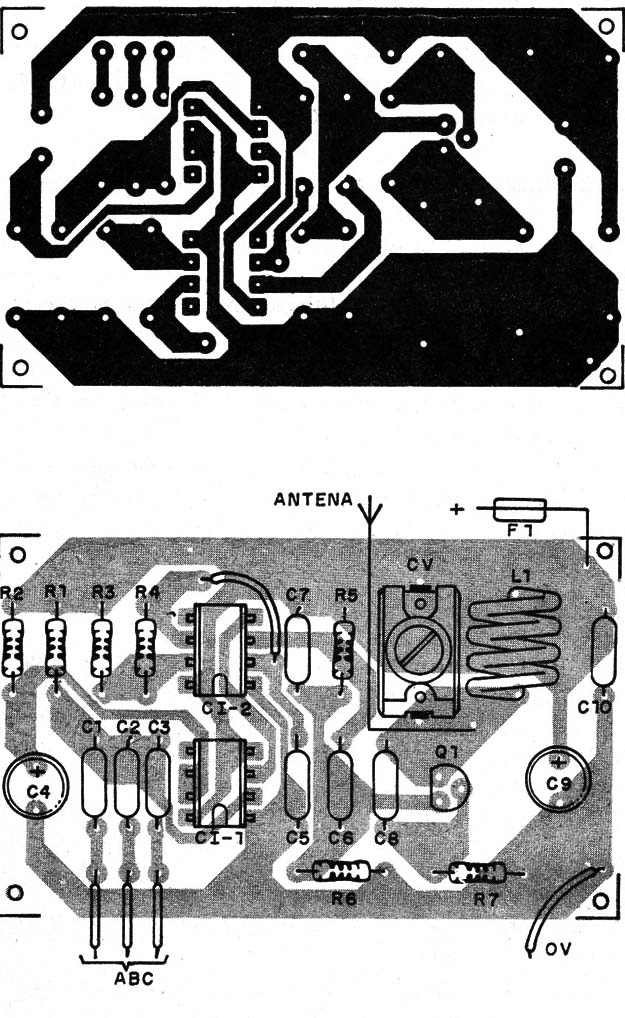

Este circuito pode ser montado numa placa de circuito impresso com o padrão mostrado na figura 5.
![Figura 5 – A placa de circuito impresso
Figura 5 – A placa de circuito impresso](/images/stories/artigos2017/art1536_0005.jpg)
Nesta placa foi previsto um trimmer antigo de porcelana, mas ela pode ser alterada para trimmers plásticos modernos.
Este componente pode ter valores máximos entre 10 e 30 pF.
A bobina é formada por 4 espiras de fio rígido, podendo ser do tipo telefônico, com diâmetro de 1 cm.
A antena consiste num pedaço de fi o de 30 cm a 50 cm, devendo ficar em posição vertical, longe de objetos metálicos.
Os capacitores do setor de RF (C7 e demais) devem ser do tipo cerâmico de boa qualidade.
Os eletrolíticos são para 15 V ou mais de tensão de trabalho.

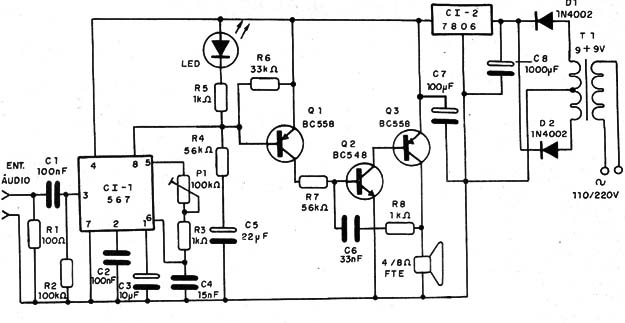

Na figura 6 temos o diagrama do receptor.
![Figura 6 – Diagrama do receptor
Figura 6 – Diagrama do receptor](/images/stories/artigos2017/art1536_0006.jpg)

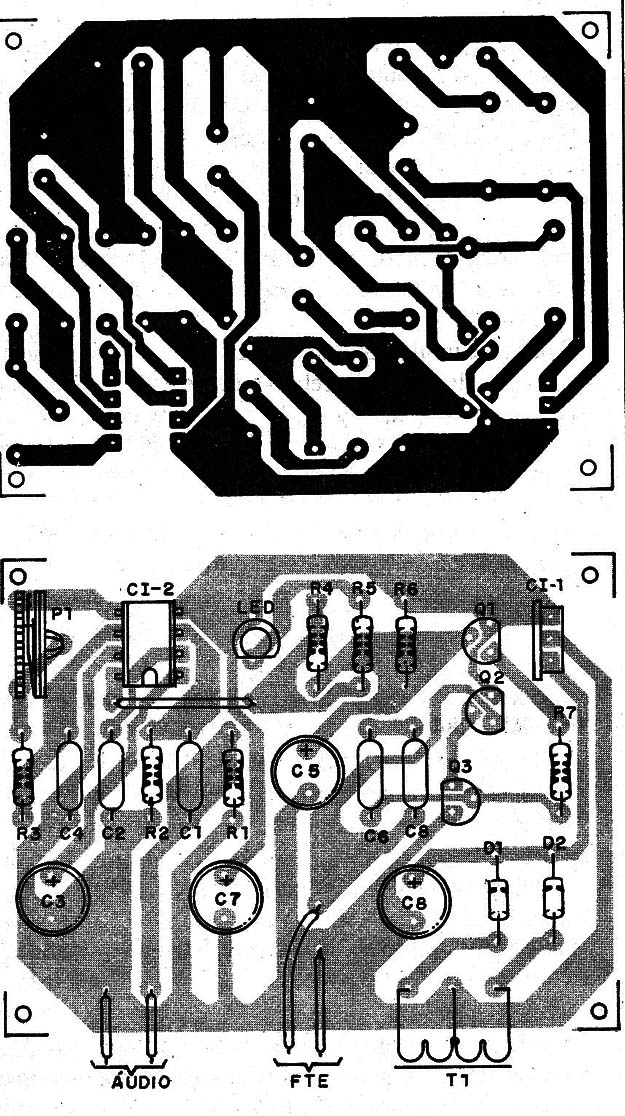

A placa de circuito impresso para o receptor é mostrada na figura 7.
![Figura 7 – Placa para o receptor
Figura 7 – Placa para o receptor](/images/stories/artigos2017/art1536_0007.jpg)
O transformador tem 12 + 12 V com uma corrente de 300 a 500 mA e primário de acordo com a rede local.
Os demais componentes são comuns.
Prova e Uso
Ligue o transmissor e o receptor estando um a uma distância de 2 a 3 metros do outro.
O receptor deve estar sintonizado numa frequência livre, inicialmente sem o circuito de alarme conectado.
Sintonize CV do transmissor até que o sinal do transmissor seja captado, na forma de uma portadora sem modulação.
Aterre por um momento uma das entradas sensoras.
O alarme deve disparar com a emissão de um apito pelo alto-falante do receptor.
Uma vez que o sinal seja captado, ligue a saída do decodificador e dispare novamente o alarme.
Ajuste então o trimmer do receptor (P1) para que o sinal seja decodificado e o alto-falante do sistema emita som.
Se o alarme for alimentado pela bateria do carro, o fusível de proteção de entrada é importante.
Depois disso, é só fazer a instalação do alarme no local desejado.
Transmissor
CI-1 e CI-2 – 555 – circuito integrado
Q1 – BF494 – transistor NPN de RF
L1 – Bobina – ver texto
CV – trimmer - ver texto
F1 – fusível de 500 mA
C1, C2, C3 e C10 – 100 nF – capacitores cerâmicos
C4 – 470 µF – capacitor eletrolítico
C5 – 22nF – capacitor cerâmico ou poliéster
C6 – 10 nF – capacitor cerâmico ou poliéster
C7 – 4,7 nF – capacitor cerâmico
C8 – 4,7 pF – capacitor cerâmico
C9 – 1 000 µF – capacitor eletrolítico
R1, R3 e R4 – 10 k Ω x 1/8 W – resistores – marrom, preto, laranja
R2 – 1 M Ω x 1/8 W – resistor – marrom, preto, verde
R5 – 12 k Ω x 1/8 W – resistor – marrom, vermelho, laranja
R6 – 82 k Ω x 1/8 W – resistor – cinza, vermelho, laranja
R7 – 100 Ω x 1/8 W – resistor – marrom, preto, marrom
Diversos:
Placa de circuito impresso, caixa para montagem, sensores, fios, solda, etc.
Receptor
CI-1 – 567 – circuito integrado
Q1 e Q3 - BC558 – transistor PNP de uso geral
Q2 – BC548 – transistor NPN de uso geral
LED – ED vermelho comum
D1 e D2 – 1N4002 – diodos de silício
P1 – 100 k Ω – trimpot
FTE – 4 ou 8 Ω – pequeno alto-falante
T1 – Transformador de 9 + 9 V com 250 a 500 mA
CI-2 – 7806 – circuito integrado
C1 e C2 – 100 nF – capacitor cerâmico ou poliéster
C3 – 10 µF – capacitor eletrolítico
C4 – 15 nF – capacitor cerâmico ou poliéster
C6 – 33 nF – capacitor cerâmico ou poliéster
C7- 100 µF – capacitor eletrolítico
C8 – 1 000 µF – capacitor eletrolítico
R1 – 100 Ω x 1/8 W – resistor – marrom, preto, marrom
R2 – 100 k Ω x 1/8 W – resistor – marrom, preto, amarelo
R3, R5 e R8 – 1k Ω x 1/8 W - resistores – marrom, preto, vermelho
R4, R7 – 56 k Ω x 1/8 W – resistor – verde, azul, laranja
R6 – 33 k Ω x 1/8 W – resistor – laranja, laranja, laranja
Diversos:
Placa de circuito impresso, caixa para montagem, fios, solda, etc.
