Descrevemos a montagem de um sistema de LEDs rítmicos que pode ser usado com equipamentos de som fixos e também no carro. O indicador é do tipo barra móvel com acionamento de 10 LEDs, numa montagem simples que utiliza componentes de baixo custo.
O que este circuito faz é acionar uma barra de LEDs, como num indicador de volume (VU) a partir do sinal de áudio obtido da saída de qualquer equipamento de som.

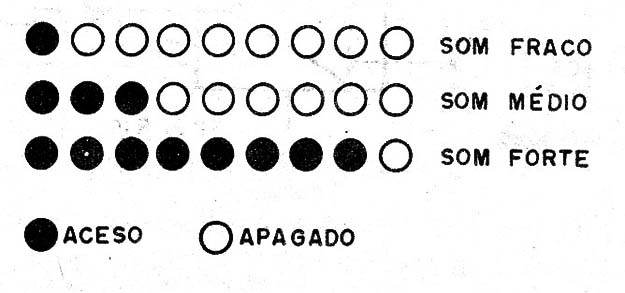

O acionamento é do tipo mostrado na figura 1, em que temos uma barra de LEDs cuja quantidade acende de acordo com o volume da música.
O circuito aciona 8 LEDs num sistema que utiliza componentes comuns, podendo ser ampliado com maior número de circuitos integrados.
Para um sistema estéreo devem ser montados dois circuitos, um para cada canal.
Como Funciona
O circuito se baseia na ação de comparadores de tensão que disparam com sinais de níveis diferentes.

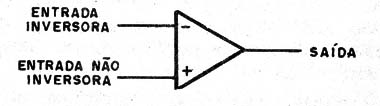

Conforme podemos ver pela figura 2, um comparador de tensão possui duas entradas.
Aplicando uma tensão de referência numa das entradas, o comparador comuta quando a tensão na outra entrada ultrapassar esse valor.

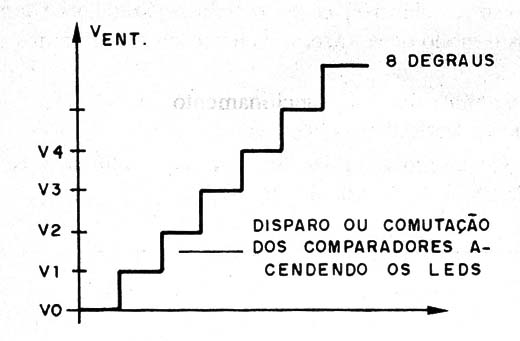

Se ligarmos as entradas de diversos comparadores a um divisor de tensão escalonado, os comparadores comutarão com níveis de tensão diferentes, num gráfico em forma de escada, conforme mostra a figura 3.
Se, na entrada escalonada dos comparadores, aplicarmos um sinal de áudio, a quantidade deles que comutará dependerá do nível de sinal.
O sinal determinará qual será o último da escala que comuta e então todos os demais abaixo estarão ligados acendendo LEDs que sejam ligados em suas saídas.
Retificamos então o sinal de áudio da entrada e ajustamos um trimpot ou potenciômetro para obter o acionamento desejado e assim temos o funcionamento de nosso sistema.
Para maior facilidade usamos comparadores da série 139 que são quádruplos.
Desta forma, com apenas dois deles podemos fazer uma escala de 8 LEDs, com facilidade.
Montagem

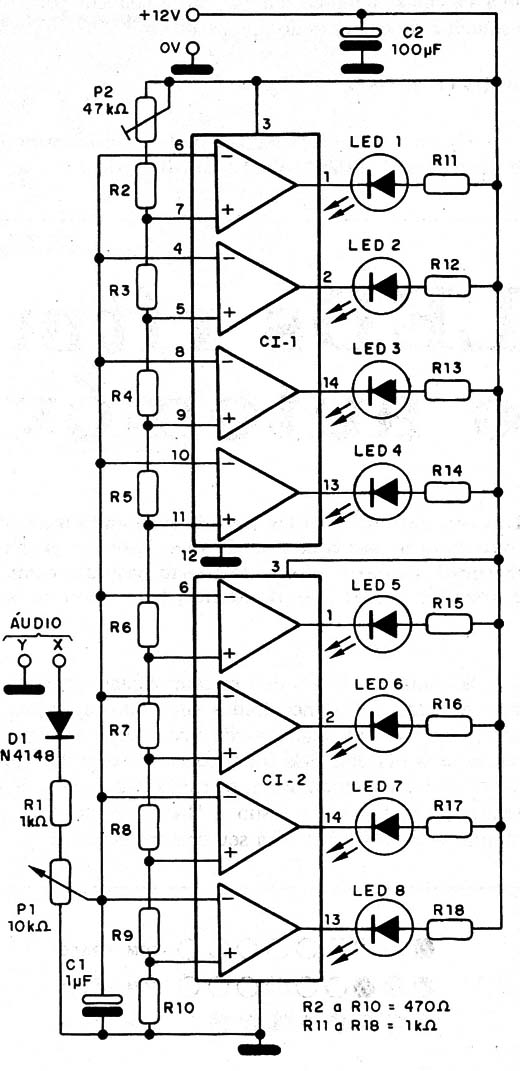

O diagrama completo do sistema de LEDs rítmicos é mostrado na figura 4.

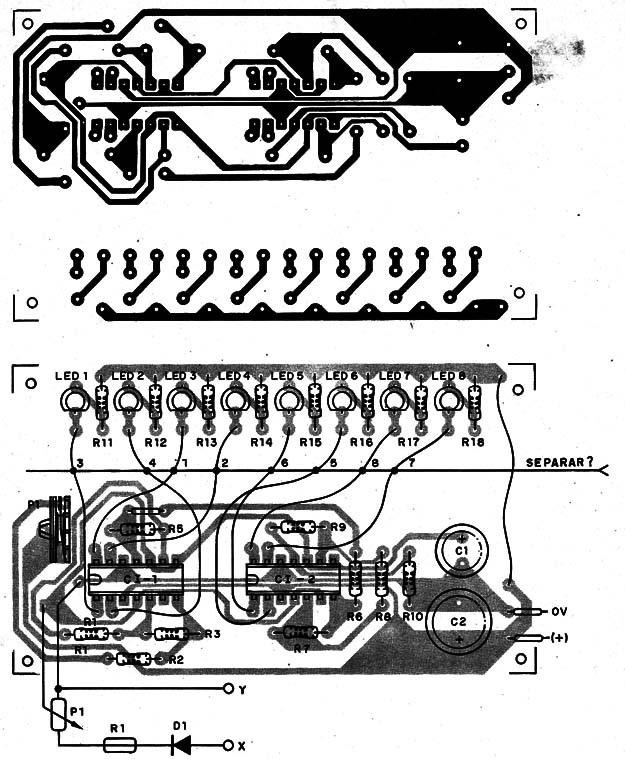

A placa de circuito impresso para a montagem pode ser a mostrada na figura 5.
Os LEDs podem ser todos da mesma cor, ou LEDs diferentes.
Na montagem a posição dos circuitos integrados e dos LEDs deve ser observada, pois uma inversão acidental impedirá o funcionamento.

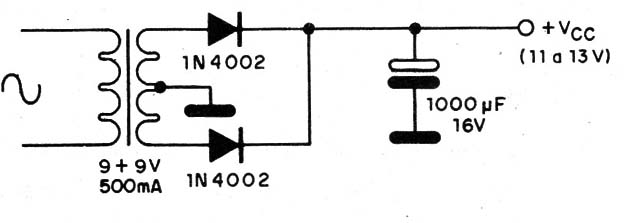

Para operação com som fixo, damos na figura 6 uma pequena fonte de alimentação para o aparelho.
Prova e Uso
Na figura 7 temos o modo de se ligar o aparelho à saída de um sistema de som.
O circuito é bastante sensível, mas no caso de ocorrer a excitação completa pode ser necessário usar um pequeno transformador para casamento de impedâncias.

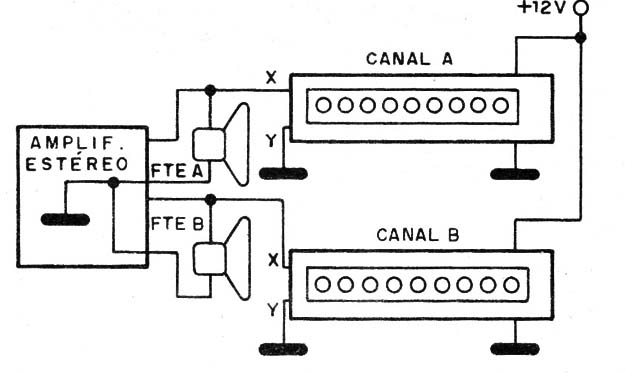

Na figura 8 damos o modo de se fazer uma conexão para a versão estéreo.
Para usar, ajuste os trimpots para que, com o volume normal do sistema do som os LEDs pisquem em toda escala.
CI-1 e CI2 – LM139, 239 ou 339 – circuitos integrados
D1 – 1N4148 – diodo de uso geral
LED1 a LED8 – LEDs comuns de qualquer cor
P1 – 10 k Ω – potenciômetro
P2 – 47 k – trimpot
R1, R11 a R18 – 1 k Ω x 1/8 W – resistores – marrom, preto, vermelho
R2 a R10 – 470 Ω x 1/8 W – resistor – amarelo, violeta, marrom
C1 – 1 µF – eletrolítico
C2 – 100 µF – eletrolítico
Diversos:
Placa de circuito impresso, caixa para montagem ou painel, fios, cabos de entrada, etc.
