Esta fonte de alimentação variável com boa regulagem é ideal para a bancada do técnico ou estudante, podendo alimentar projetos diversos e equipamentos em teste. O circuito é simples de montar usando componentes comuns de fácil obtenção.
Descrevemos uma fonte de alimentação simples que utiliza componentes comuns podendo fornecer correntes até 1 A ou menos, conforme o transformador usado.
A fonte tem um circuito integrado regulador que controla dois transistores, sendo um de potência, que deve ser montado em radiador de calor.
A tensão máxima de saída é determinada pelo zener, devendo ficar em torno do valor do secundário do transformador usado que pode ser de 15 V, na versão original, ou 12 v se quisermos uma tensão máxima um pouco menor.
Os demais componentes desta fonte são comuns não oferecendo qualquer dificuldade de obtenção.
Montagem

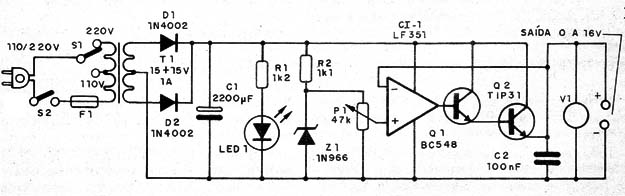

Na figura 1 temos o diagrama completo da fonte de alimentação.

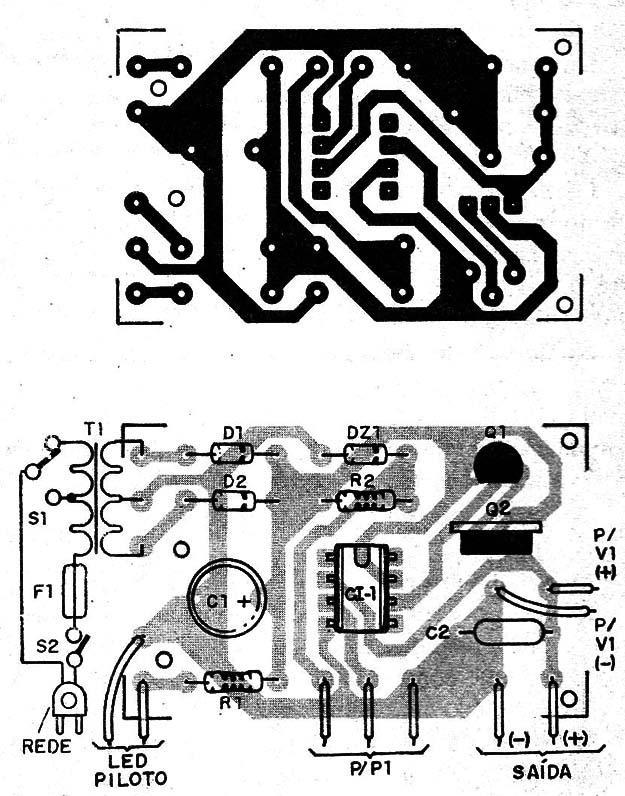

A montagem pode ser feita com base numa pequena placa de circuito impresso como mostra a figura 2.
O transistor de potência deve ser dotado de um pequeno radiador de calor e para a saída podem ser usados bornes ou fios com garras.
Os diodos são os 1N4002 ou equivalente e o transformador tem enrolamento primário de acordo com a rede de energia.
O LED indicador é opcional.
Para indicar a tensão de saída pode ser usado um voltímetro comum ou mesmo um multímetro de baixo custo na escala apropriada de tensões DC.
Para usar a fonte liga na saída o aparelho ou circuito a ser alimentado, mas, sempre ajuste a tensão antes.
Respeite os limite de corrente para que a fonte não seja sobrecarregada com a queima de seus componente.
Se a tensão cair muito ao alimentar um aparelho, e não for possível compensar isso com ajustes de P1, é sinal que o consumo do aparelho alimentado está além da capacidade da fonte.
CI-1 – circuito integrado LF351
D1 e D2 – 1N4002 – diodos
Z1 – Zener de 16 V
Q1 – BC548 – transistor NPN de uso geral
Q2 – TIP 31 - transistor de potência
R1 e R2 – 1,2 k Ω x 1/8 W – resistor – marro, vermelho, vermelho
P1 – Potenciômetro de 47 k (lin)
C1 – 2 200 µF x 25 V- capacitor eletrolítico
C2 – 100 µF x 25 V – capacitor eletrolítico
LE – LED vermelho comum
V1 – Voltímetro (ver texto)
T1 – Transformador com secundário de 15 + 15 V x 1
S1 e S2 – Interruptores simples
F1 – Fusível de 1 A
Diversos: placa de circuito impresso, caixa para montagem, cabo de força, fios, solda, etc.
