A finalidade deste circuito é temporizar uma lâmpada de alta potência (incandescente) ou elemento de aquecimento. O circuito pode ser usado com luz de entrada ou ainda em sistemas de aquecimento. O tempo dependerá apenas de um componente podendo ser alterado entre poucos segundos até vários minutos.

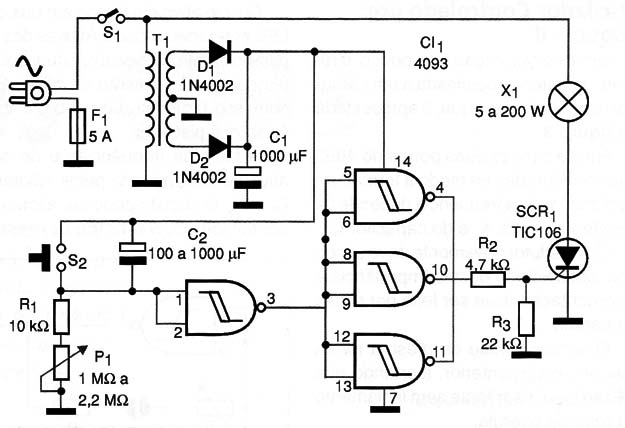

O circuito do temporizador é mostrado na figura 1
Esse circuito tem um setor de alta tensão que corresponde ao acionamento da lâmpada através de um SCR e um setor de baixa tensão para a alimentação do circuito integrado.
Veja que apesar desses circuitos terem um terra comum, a alta tensão do setor do SCR na realidade “não passa” para o setor de baixa tensão mantendo assim a integridade do circuito integrado CMOS.
Quando o interruptor de pressão é pressionado, ele descarrega C2. Com a descarga, a saída das três portas NAND ligadas em paralelo do 4093 vão ao nível alto disparando o SCR. Com isso a lâmpada acende.
Tão logo deixemos de pressionar S2, o capacitor se carrega lentamente, numa velocidade ajustada em P1.
À medida que o capacitor se carrega, cai a tensão no CI até o momento em que ocorre a comutação e com isso a saída das três portas voltam ao nível baixo, desligando o SCR.
Observando que, com o uso de um SCR temos o controle de meia onda o que faz com que a lâmpada não se mantenha acesa com o brilho máximo.

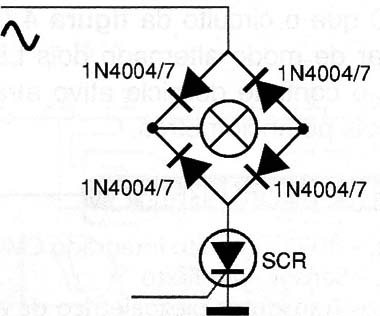

Caso o leitor deseje um controle de onda completa pode acrescentar ao circuito uma ponte retificadora conforme mostra a figura 2.
Também não devem ser usadas lâmpadas que não sejam incandescentes, já que o circuito é indicado apenas para cargas resistivas.
O SCR deve ser dotado de dissipador de calor. O sufixo será B se a rede for de 110 V e D se a rede for de 220 V.
A potência máxima controlada para o SCR indicado é da ordem de 200 W.
O intervalo máximo de temporização obtido chega perto de 1 hora, mas deve ser usado um capacitor de excelente qualidade para que as fugas eventuais não afetem a temporização.

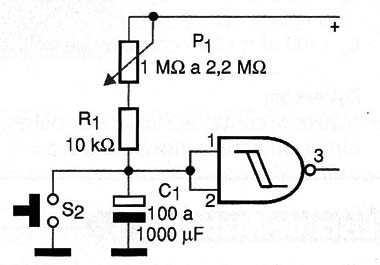

Para uma temporização “inversa”, basta trocar de posição S2/C2 com P1/R1, conforme mostra a figura 3.
Nesse caso, a lâmpada apaga quando S2 for pressionado para voltar a acender no final da temporização ajustada.
CI-1 – 4093 – circuito integrado CMOS
D1, D2 – 1N4002 – diodos retificadores
SCR1 – TIC106B(D) – diodo controlado de silício
T1 – Transformador com primário de acordo com a rede local e secundário de 9 + 9 V x 200 mA ou mais
C1 – 1000 µF x 16 V – capacitor eletrolítico
C2 – 100 µF a 1 000 µF x 12 V – capacitor eletrolítico
R1 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
R2 – 4,7 k Ω x 1/8 W – resistor – amarelo, violeta, vermelho
R3 – 22 k Ω x 1/8 W – resistor – vermelho, vermelho, laranja
X1 – lâmpada incandescente de 5 a 200 W
S1 – Interruptor simples
S2 – Interruptor de pressão NA
F1 – Fusível de 1 A
Diversos:
Placa de circuito impresso, caixa para montagem, radiador de calor para o SCR, botão para o potenciômetro, cabo de força, suporte para o fusível, soquete para a lâmpada, fios, solda, etc.
