Este circuito aquece um pavio de um pequeno frasco de essência, fazendo com que ela se evapore e produza um agradável aroma que se espalha pelo ambiente, tendo um acionamento automático em intervalos regulares.

A ideia deste circuito é mostrar que os efeitos de “cheiro” da estória Teatro Multimídia do Professor Ventura podem ser realizados na prática (veja a seção Prof. Ventura no site)

O circuito consiste num pequeno temporizador que aciona um relé em intervalos regulares por alguns segundos, o tempo suficiente para aquecer um resistor de fio em torno do qual existe um pavio que permanece molhado com essência aromática.

Assim, no acionamento, a essência evapora espalhando seu aroma pelo ambiente.

Os intervalos de acionamento são ajustados em P1 e R2 determina o tempo de aquecimento do resistor de fio.

A base do circuito é um astável com o 555 que aciona um relé através de um transistor.

Na figura 1 temos o diagrama completo do aparelho.

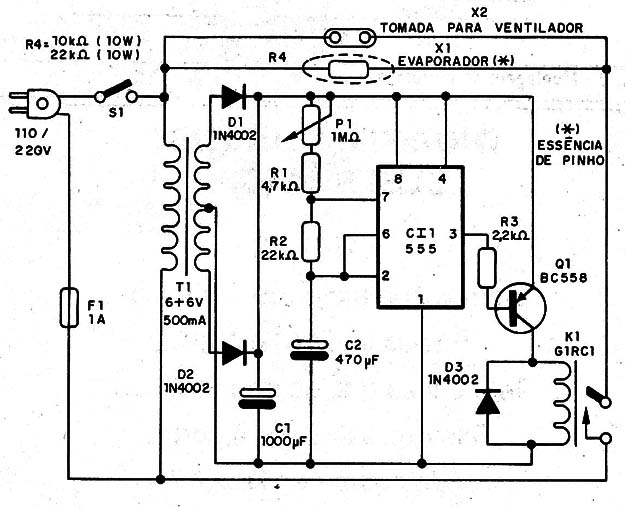

   Figura 1 – Diagrama do perfumador
Figura 1 – Diagrama do perfumador



A placa de circuito impresso para a montagem é dada na figura 2.

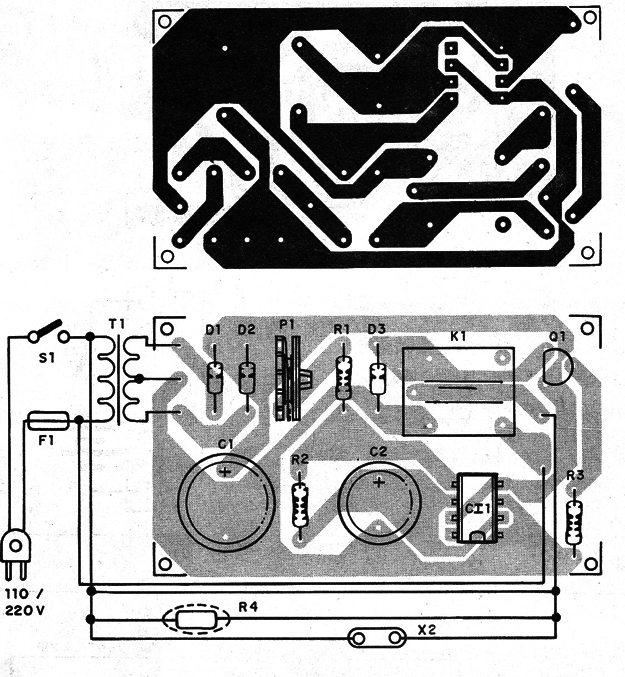

   Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



Na montagem, observe a posição do circuito integrado e do transistor.

O transformador tem secundário de 12 + 12 V com correntes entre 500 mA e 800 mA e os diodos admitem equivalente.

Os resistores são de 1/8 W com qualquer tolerância exceto X1 que tem 10k x 10 W se a rede for de 110 V e 22 k x 10 W se a rede for de 220 V, sendo do tipo de fio.

Se o aquecimento for insuficiente para uma boa evaporação, experimente resistores de 5 W.

O um pavio de tecido é enrolado em torno do resistor e tem sua ponta enfiada num frasco com essência.

Nunca use essências que contém álcool podendo se inflamar.



CI-1 – 555 – circuito integrado

Q1- BC558 – transistor PNP de uso geral

D1, D2, D3 – 1N4002 ou 1N4004 – diodos retificadores

K1 – Relé de 12 V com 50 ou 100 mA base DIL

T1 – Transformador – ver texto

F1 – 500 mA a 1 A- fusível

S1 – Interruptor simples

C1 – 1 000 µF x 25 V – capacitor eletrolítico

C2 – 470 µF x 16 V – capacitor eletrolítico

P1 – 1 MΩ – trimpot

R1 – 4,7 kΩ – resistor – amarelo, violeta, vermelho

R2 – 22 kΩ – resistor – vermelho, vermelho, laranja

R3 – 2,2 kΩ – resistor – vermelho, vermelho, vermelho



Diversos:

Placa de circuito impresso, caixa para montagem, cabo de força, material para o sistema evaporador, suporte de fusível, fios, solda, etc.
