Scrambler Telefônico (ART2678)

Uma possibilidade interessante de se tornar incógnito numa chamada telefônica consiste em se enviar pela linha um sinal que não possa ser entendido por alguém que ouça a gravação. Um tipo de equipamento interessante para esta finalidade é o “scrambler” ou embaralhador.

Trata-se de um circuito que modifica a frequência da voz antes de transmiti-la pela linha, de modo que ela se torne incompreensível. No receptor deve ser usado um decodificador.

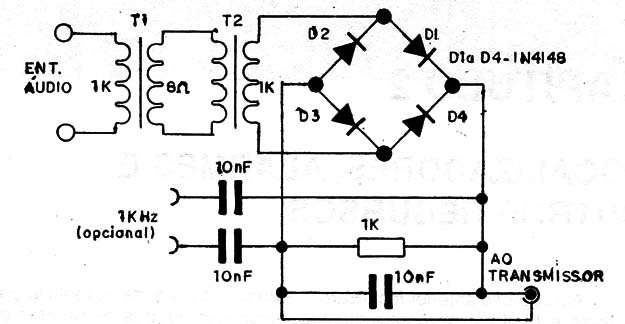

Na figura 1 temos um circuito para transmissão via rádio de um sinal embaralhado.

Figura 1 – Um scrambler simples

Na recepção tiramos o sinal do falante do receptor e o aplicamos a circuito idêntico ligado na entrada de um amplificador.

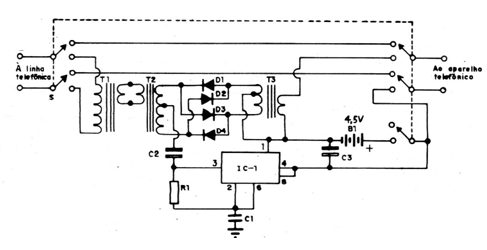

No circuito da figura 2 temos tanto a transmissão como a recepção do sinal por telefone.

Figura 2 – Transmissão e recepção

Para usar coloca-se a chave S na posição confidencial, depois de fazer a chamada com a chave S na posição normal. Devemos ouvir um tom do oscilador indicando o funcionamento do sistema. Ocorrendo isso a conversa poderá continuar normalmente, deforma confidencial.
