Este circuito foi projetado para detectar quando numa sequência de pulsos em intervalos regulares falta um ou mais pulsos.
O circuito opera com pulsos numa freqüência de até 500 kHz e pode ser alimentado com tensões de 5 a 18 V.

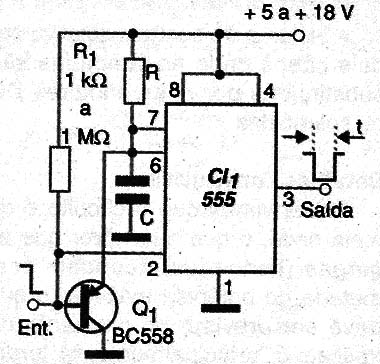

Versões CMOS do 555 podem ser usadas para menor consumo e maior velocidade. Na figura 1 temos o diagrama completo do detector.
Utilidades:
Detectar ausência de pulso por interrupção de feixe de luz ou de transmissão via fio num sistema de alarme.
Detectar ausência de sinal em sistemas de aquisição de dados ou interfaceamento de dados.
Acusar a interrupção de conexões de energia ou dados com o uso de um sinal de monitoramento paralelo.
Acusar falhas de funcionamento de máquinas pela parada do envio de pulsos.
Detectar falhas de funcionamento em sistemas PWM
Detalhes Construtivos:
O sinal retangular com amplitude máxima igual a da alimentação deve ser aplicado à entrada do circuito.
O transistor faz o redisparo. O capacitor e o resistor determinam a constante RC que deve ser maior do que a largura de um pulso de entrada porém menor que a largura de dois pulsos, de modo a haver a detecção.

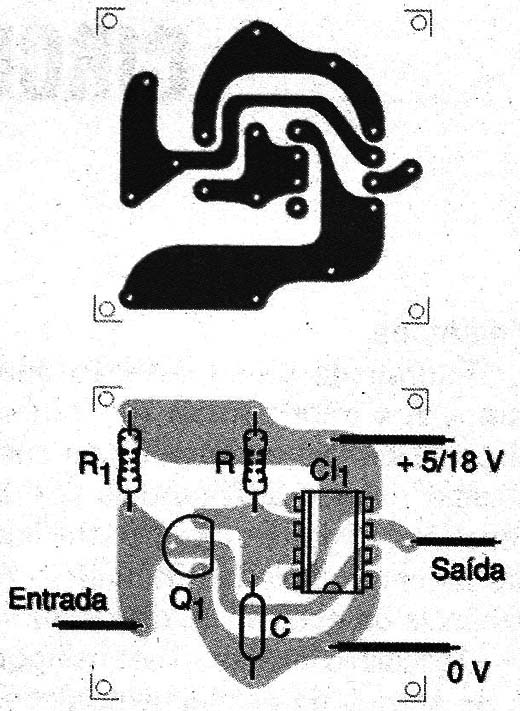

Na figura 2 temos a placa de circuito impresso para a montagem do detector.
O sinal na saída consiste na ida ao nível baixo com a possibilidade de se alimentar cargas com correntes até uns 100 mA.
Para evitar problemas de instabilidade, é recomendável que a carga alimentada seja interfaceada por uma etapa de potência com transistor.
O resistor R1 pode ter valores entre 1 k e 1 M dependendo da impedância do circuito que deve excitá-lo.
CI-1 - 555 - circuito integrado
Q1 - BC558 ou equivalente - transistor PNP de uso geral
Resistores: (/8 W, 5%)
R1 - 1 k a 1 M - ver texto
R - Ver texto
Capacitores:
C - ver texto
Diversos:
Placa de circuito impresso, fios, solda, etc.
