Cigarra Eletrônica (ART2526)

É um barulho contínuo e alto, até mesmo irritante, exatamente como as cigarras de verdade, que cantam nas noites quentes. Este oscilador pode ser usado para “perturbar" os seus amigos ou, simplesmente,como mais um efeito sonoro de suas gravações.

O circuito é simples, usando três transistores, e sua alimentação pode ser feita com duas ou quatro pilhas pequenas.

Com esta alimentação o som já é bastante bom em matéria de volume, mas como sempre, existe a opção da utilização do amplificador externo.

O leitor poderá fazer a montagem deste aparelho em placa de circuito impresso ou em ponte de terminais, conforme sua disponibilidade.

FUNCIONAMENTO

O que temos, na verdade, são dois osciladores neste aparelho. O primeiro é um oscilador de relaxação com transistor unijunção, do tipo 2N2646, que faz a modulação do canto da cigarra, ou seja, torna-o tiritante.

A frequência deste oscilador é ajustada em P1 e depende também do capacitor C1.

O segundo oscilador utiliza dois transistores complementares, um PNP e outro NPN, com a realimentação dada por C2 e R4. Este capacitor C2 juntamente com o ajuste em P2 é que determinam o timbre do canto da cigarra.

O leitor pode reduzir ainda mais o capacitor 02 se desejar um canto mais agudo.

A saída do som é obtida num alto-falante de 8 Ω, que pode ter 5 ou 10 cm de diâmetro.

A alimentação é feita com uma tensão de 3 ou 6 V e o consumo de corrente é relativamente baixo, o que garante uma boa durabilidade para as pilhas.

MONTAGEM

O circuito completo da cigarra é mostrado na figura 1.

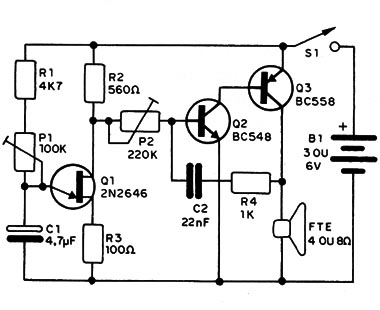

Figura 1 – O circuito

Na figura 2 temos a montagem simples em ponte de terminais.

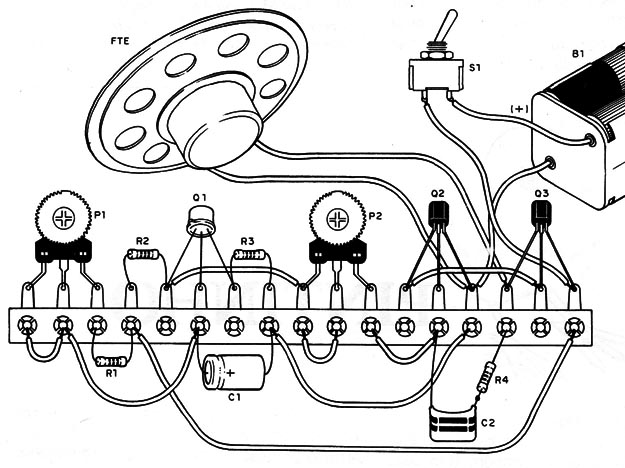

Figura 2 – Montagem em ponte de terminais

Na figura 3 a montagem em placa de circuito impresso.

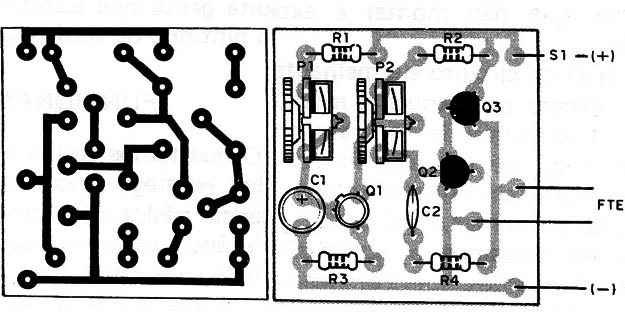

Figura 3 – Placa para a montagem

Os cuidados principais que devem ser tomados durante a montagem são:

a) Observe a posição da aba do transistor Q1 ao fazer sua colocação, pois se houver Inversão o aparelho não funciona. Seja rápido ao soldar este componente.

b) Cuidado para não confundir Q2 e Q3, que são diferentes. Suas posições também precisam ser cuidadosamente observadas, pois pelo contrário a cigarra não cantará.

c) Na soldagem d'o capacitor C1, o leitor precisa observar sua polaridade, que é marcada no seu invólucro.

d) Na colocação do outro capacitor (C2), o leitor precisa apenas tomar cuidado para que o excesso de calor não o danifique.

e) Os resistores têm seus valores dados pelas faixas coloridas, segundo a lista de materiais. Cuidado para não trocá-los.

f) Para soldar os trimpots, o leitor precisa eventualmente abrir um pouco seus terminais (ponte) ou alargar os furos (placa). Cuidado com os valores destes componentes.

g) Se sua montagem for feita em ponte de terminais, faça as interligações usando pedaços curtos de fio comum.

h) Complete a montagem com a ligação do alto-falante, do suporte de pilhas e do interruptor geral S1. Para o suporte de pilhas obedeça a polaridade. O fio vermelho corresponde ao polo positivo.

Depois disso é só testar o aparelho.

PROVA E USO

Confira a montagem e, se tudo estiver em ordem, coloque as pilhas no suporte.

Ligue o interruptor geral e, ao mesmo tempo, ajuste P1 e P2 para obter o som de cigarra.

Se o som for contínuo, sem a modulação, verifique o oscilador com unijunção.

Ligando o multímetro na escala baixa de tensões (DCV) entre os polos de C1 e ajustando-se P1 a agulha do instrumento deve oscilar. Se isto não acontecer verifique se o transistor está bom.

Se não houver som, mas o unijunção estiver operando, verifique a ligação de Q2 e Q3 e seu estado. Veja se o alto-falante está funcionando.

A ligação a um amplificador pode ser feita via um capacitor de 100 nF, a partir do coletor de Q3. Entretanto, o alto-falante não poderá ser retirado do circuito, pois se isso acontecer o oscilador deixará de funcionar.
