Só falta a gaiola! O leitor verá que o “canto” deste aparelhinho é semelhante ao de um canário e, mexendo no seu ajuste, você pode obter timbres diferentes. Uma ideia interessante é fechar este circuito numa gaiola e enganar os seus amigos, utilizando um passarinho de “mentira".
Um interruptor oculto fará o passarinho cantar quando você quiser.
O som produzido é alto, mesmo com alimentação de apenas duas pilhas.
Com quatro pilhas o volume aumenta, mas se o leitor quiser realmente um passarinho muito barulhento, é só ligá-lo a um amplificador.
Uma característica interessante deste circuito é sua simplicidade, já que apenas um transistor num único oscilador faz tudo.
FUNCIONAMENTO
O oscilador usado é do tipo Hartley com um transistor, em que a indutância do enrolamento primário de T1, juntamente com C3, determina o timbre do canto.
C3 pode ser reduzido se o leitor desejar um canto mais agudo, e em muitos casos, conforme o transformador usado, deve-se fazer experiências alterando este componente para se obter o canto ideal.
As oscilações do canto que caracterizam o passarinho (canário) são produzidas ligando uma rede RC formada por R3 e C2 na base do transistor.
O valor de C2 determina a frequência destas oscilações, também podendo ser modificado se o leitor não gostar muito dos efeitos obtidos.
O capacitor C4 funciona como um “reservatório de energia”, em que uma carga fica disponível depois que soltamos o interruptor S1.
Assim, pressionando S1, o passarinho começa a cantar e soltando S1, ele não para de imediato, mas dá uma variação de tom antes de diminuir o som e silenciar.
O único ajuste que existe no circuito é do ponto de oscilação e de timbre que é feito no trimpot P1.
O alto-falante usado deve ser de 8 Ω para casar com a saída do transformador.

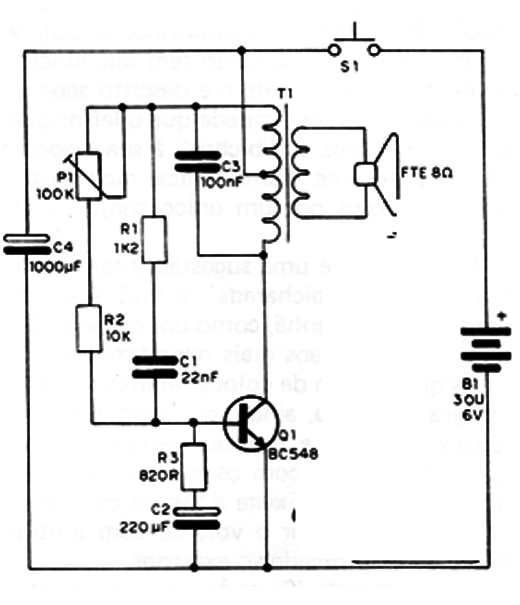

Na figura 1 temos o circuito completo do passarinho.

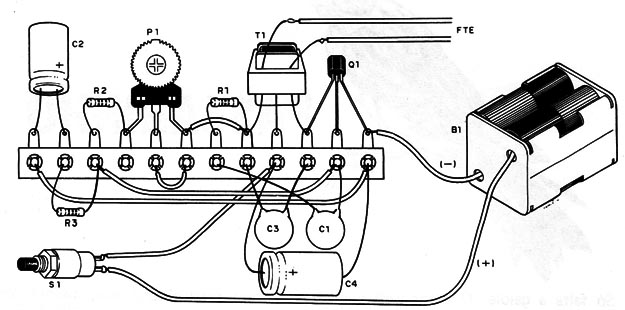

Na figura 2 temos a versão em ponte de terminais.

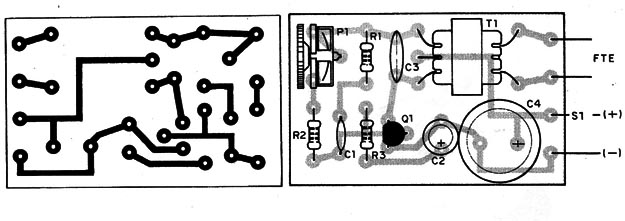

Na figura 3 temos a versão em placa de circuito impresso.
São os seguintes os principais cuidados que devem ser tomados na montagem:
a) Observe a posição do transistor na sua colocação, atentando para o lado que deve ficar a sua parte chata. Seja rápido na soldagem deste componente.
b) O transformador de saída pode ser de qualquer tipo para transistores, mas será conveniente ter este componente em mãos antes de fazer a placa, pois os tipos disponíveis variam muito de tamanho. Cuidado para não inverter sua ligação.
c) Ao soldar os capacitores C2 e C4 o leitor deve observar, além de seus valores, a polaridade, ou seja, a marcação (+) ou (-) em seu invólucro.
d) Para os demais capacitores, C1 e C3, é preciso apenas tomar cuidado para que o calor na soldagem não os danifique.
e) Os resistores têm os valores dados pelas faixas coloridas. Observe-as com cuidado, de acordo com a lista de material
f) O trimpot deve ser encaixado com cuidado na placa; na ponte seus terminais devem ser ligeiramente abertos para que se ajustem aos pontos de soldagem.
g) Se sua montagem for em ponte, faça as interligações entre os diversos pontos, usando pedaços de fios comuns.
h) Complete a montagem com a ligação do alto-falante, do interruptor e do suporte de pilhas. Para este último, esteja atento à sua polaridade, que deve ser seguida. O fio vermelho do suporte corresponde ao polo positivo.
PROVA E USO
Terminando tudo, confira todas as ligações e, se estiver tudo em ordem, coloque as pilhas no suporte.
Aperte S1 e ao mesmo tempo ajuste P1 para modificar o timbre e a frequência do oscilador. Conforme o ajuste, o canto do passarinho modificará seu timbre.
Se o passarinho não cantar, comece verificando a posição do transistor e a ligação do alto-falante.
Se ainda assim o passarinho não cantar, o problema pode estar no transformador.
Substitua-o por outro de características diferentes.
Modificações no timbre do canto podem ser feitas alterando-se os capacitores C1, C2 e C3.
C1 e C3 reduzidos tornam o canto mais agudo, enquanto que a redução de C2 aumenta a velocidade das variações de tom.
Q1 - BC548 ou equivalente - transistor NPN
T1 - transformador de saída para transistores, com 500 a 1 k de impedância de primário e 8 Ω de secundário
P1 – 100 k - trimpot
R1 - 1k2 x 1/8 W - resistor (marrom, vermelho, vermelho)
R2 – 10 k x 1/8 W - resistor (marrom, preto, laranja)
R3 – 820 R x 1/8 W - resistor (cinza,.vermelho. marrom)
C1 - 22 nF - capacitor cerâmico ou de poliéster
C2 - 220 µF x 6 V ou mais ~ capacitor eletrolítico
C3 - 100 nF - capacitor cerâmico ou de poliéster
C4 - 1 000 µF x 6 V ou mais – capacitor eletrolítico
S1 - interruptor de pressão
B1 - 3 ou 6 V (2 ou 4 pilhas pequenas)
FTE - alto-falante de 8 Ω x 5 ou 10 cm
Diversos. suporte para 2 ou 4 pilhas, ponte de terminais ou placa de circuito impresso, fios, solda, etc.
