O sistema muito simples que descrevemos usa pilhas comuns ou bateria, possuindo sistema de recarga, podendo alimentar um pequeno LED branco ou uma lâmpada quando há o corte de energia.
O sistema simples que descrevemos é para os locais em que os cortes não são freqüentes, podendo ser usado um jogo de pilhas comuns recarregáveis com o aumento de R1 para 470 Ω para alimentar uma pequena lâmpada de lanterna ou ainda um LED branco com um resistor em série.
Para uma bateria R1 pode ter de 4,7 Ω a 100 Ω depende de sua capacidade.
O LED é o preferido, por ter um consumo muito menor e assim garantir uma autonomia maior para as pilhas.
O circuito usa um pequeno relé faz a comutação do circuito quando ocorre o corte de energia.
Montagem

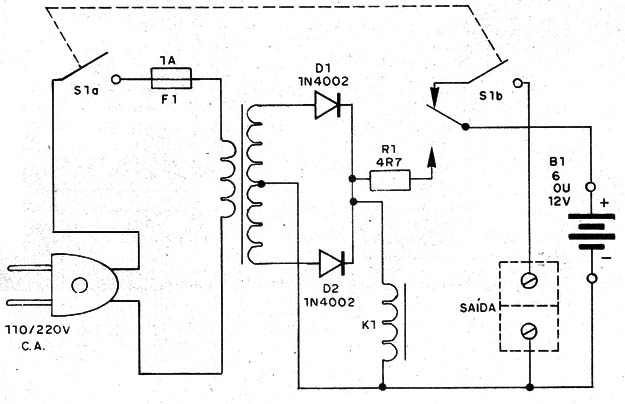

Na figura 1 temos o diagrama completo do aparelho.

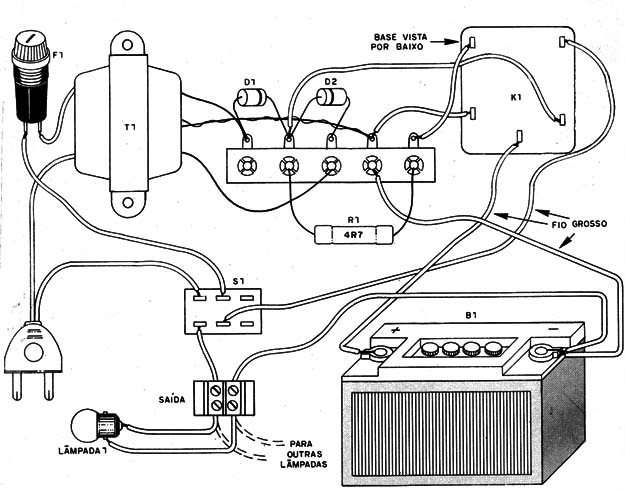

Na figura 2 temos a montagem, observando-se a utilização de uma bateria e de uma lâmpada na saída.
O transformador tem com corrente de 500 mA a 800 mA, e eventualmente o resistor R1 deve ser aumentado para uma carga mais lenta, ou se a bateria for menor.
Na montagem, observe a polaridade do diodo e, se for usado relé de tipo diferente, a disposição de seus contatos.
O relé deve ter bobina até 100 mA com um contato reversível.
Para testar, basta ligar o aparelho na tomada.
Desligando, o relé deve comutar e a lâmpada (ou LEDs) usada como carga deve acender.
Se o relé tender a vibrar com o aparelho ligado, ligue em paralelo com seu enrolamento um capacitor de 10 µF a 1 000 µF.
D1, D2 – 1N4002 – diodos retificadores
T1 – Transformador – Ver texto
S1 – Chave de 2 pólos x 2 posições
K1 – Relé de 12 V
F1 – 1 A – fusível
B1 – Bateria ou pilhas grandes recarregáveis
R1 – 4R7 a 100 Ω x 5 W – resistor de fio – ver texto
Diversos:
Ponte de terminais, cabo de força, barra de terminais com parafusos, fios, caixa para montagem, solda, etc.
