Em seu Application Note AN1282 a STMicroelectronics (www.st-micro.com) mostra como montar um pré-amplificador e um driver para alto-falantes usando o circuito integrado TS295. (2007)
O circuito pode operar com tensões de alimentação muito baixas (2,7 V) e excita cargas de baixa impedância como fontes de 32 Ω.

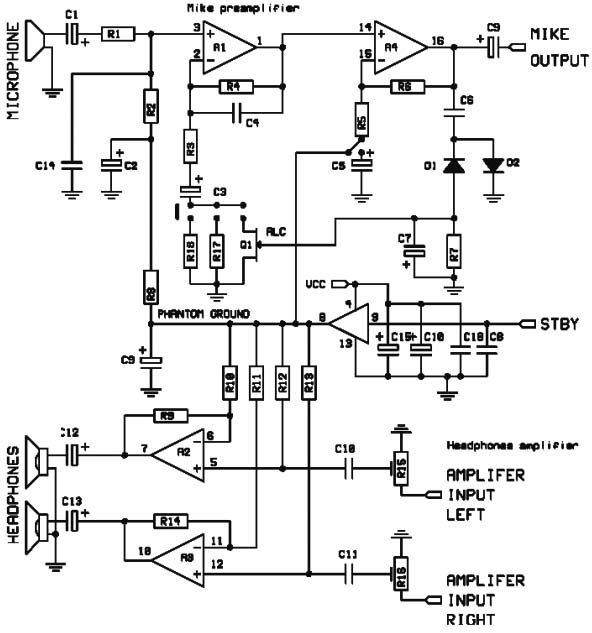

Na figura 1 temos a utilização dos setores A1 e A4 como pré-amplificadores, e os dois outros como amplificadores de potência excitando um fone de ouvido como monitor.
![Diagrama da montagem
Diagrama da montagem](/images/stories/artigos12/art1190_0001.jpg)
Um terra/fantasma é usado como nível comum de referência (Vcc/2). A fonte de alimentação é obtida de duas baterias LR6 que fornecem 1,5 V cada uma. No pré-amplificador A1 e A4 são conectados de modo a formar amplificadores não inversoras com os ganhos determinados por:
A1 - G =(R4/(R3+R17)
A4 – G = R6/R5
Com os valores de componentes usados no diagrama, o ganho do circuito pré-amplificador será de 58 dB.
No entanto, pode-se ter um ganho ajustável para o circuito se o resistor R17 for substituído por um transistor JFET. O JFET vai funcionar como um resistor controlado por tensão, obtendo-se assim um controle automático de ganho, o que pode ser interessante conforme a aplicação.

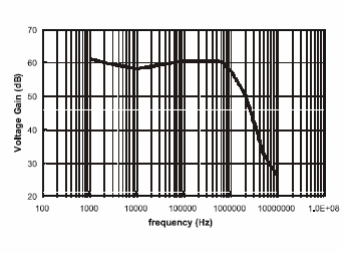

Com o FET o pico do sinal de saída é retificado para gerar o sinal de controle do pré-amplificadoir. Na figiura 2 temos a curva de resposta do circuito.
![](/images/stories/artigos12/art1190_0002.gif)
Os amplificadores A2 e A3 são usados de modo a formar uma etapa amplificadora de potência em push-pull para excitação de um fone de ouvido. O ganho desse circuito é 5.
As entradas estéreo podem ser conectadas a um CD-player, por exemplo, e o circuito vai excitar diretamente um fone de ouvido de 32 Ω com uma excelente qualidade de som.

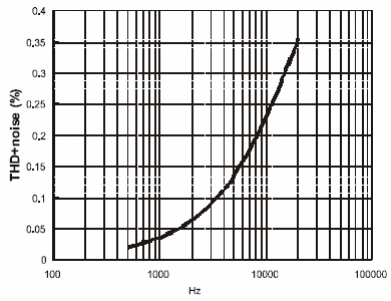

Na figura 3 temos a curva de distorção do circuito em função da freqüência..
![](/images/stories/artigos12/art1190_0003.gif)
Outras aplicações incluem sua utilização em MP3 player ou como etapa de áudio para excitação de caixas amplificadas ou em amplificadores de alta-fidelidade.
