Este experimento pode ser mostrado em aulas de ciências como comprovação dos efeitos de campos magnéticos de fios percorridos por correntes elétricas. É uma variação simplificada da experiência originalmente realizada por Ampère.
Dois condutores elétricos paralelos percorridos por corrente contínuas criam campos magnéticos em sua volta os quais interagem com o aparecimento de forças de atração e de repulsão.

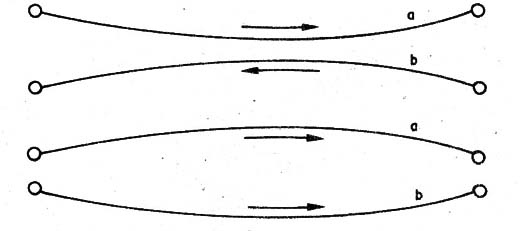

As forças devem ser de atração se as correntes tiverem sentidos opostos de circulação conforme mostra a figura 1, e de repulsão se as correntes tiverem o mesmo sentido.
As forças são dadas pelo sentido das linhas de força do campo em torno dos fios.
Se os fios estiverem frouxos, poderemos facilmente observar as forças pela curvatura que eles terão.
No caso da atração, os fios tendem a se aproximar e no caso da repulsão tendem a se afastar.
Veja que a experiência exige correntes de certa intensidade o que significa que devemos usar uma pilha grande ou ainda uma fonte que tenha controle de corrente.
A experiência deve ser feita rapidamente para que as pilhas não se esgote em pouco tempo.

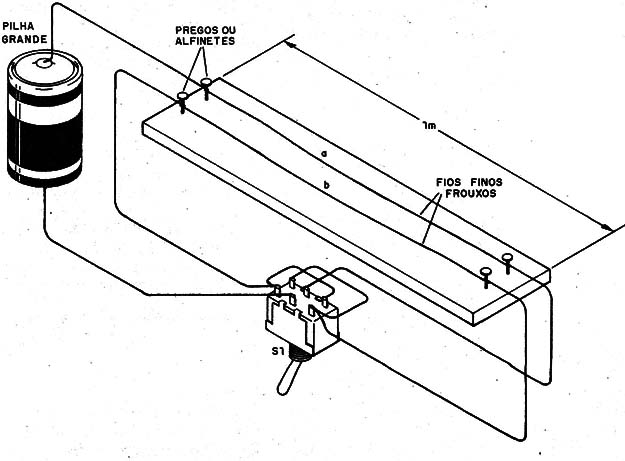

Na figura 2 temos a montagem do aparelho.
Numa base de madeira de aproximadamente 1 metro de comprimento são fixados 4 pregos onde são presos fios comuns finos frouxos, mas paralelos.
A distância entre os fios deve ser da ordem de 1 a 2 cm,para que o efeito seja forte.
A chave S1 serve para inverter o sentido de circulação da corrente de um dos fios.
Ligando o aparelho, com a conexão da pilha notaremos atração ou repulsão e com o acionamento de S1 o efeito é invertido.
B1 – Pilha grande
X1 – Chave 2 x 2
X1 – Base de madeira – ver texto
Diversos:
Fios, soda, pregos, etc.
