Os circuitos integrados MAX1122 e MAX1124 são conversores analógicos para digital (ADC) de 10 bits com velocidades de 170 e 250 mega amostragens por segundo (MSPS) respectivamente.
Estes ADCs são otimizados para aplicações de baixa potência já que são pequenos e simples de usar.
As entradas analógicas são projetadas para operar tanto com sinais simples como simétricos.
Um clock de amostragem LVDS diferencial é necessário para a melhor performance.
Os componentes também possuem referência interna e as saídas são compatíveis com LVDS.
O formato do sinal de saída pode ser programado tanto para complemento de dois ou binário.

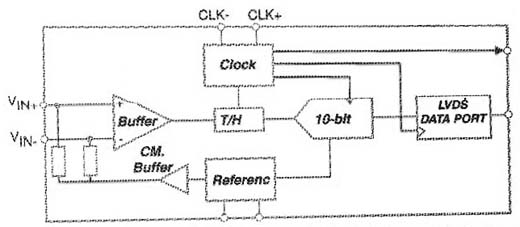

Na figura 1 temos o diagrama funcional destes circuitos integrados.
Os principais pontos de destaque são:
* Taxa de conversão de 170/210 e 250 MSPS
* Referência interna on-chip
* Faixa passante de 850 MHz
* Precisão de +/- 1/2 LSB INL e DNL, típica
* Dissipação menor que 250 mW em 250 MSPS
* Frequência selecionável on chip com divisão por 2
* Saída em binário ou complemento de dois
Aplicações típicas:
* Comunicação (wireless e banda larga)
* Equipamentos de teste
* Radar e sub sistemas de satélites
O invólucro para os dois tipos é o TQFN de 68 pinos.
Mais informações podem ser obtidas no site:
http://www.maxim-ic.com/email_max1124.cfm.
