A Texas Instruments (www.ti.com) lançou em 2006 dois novos isoladores digitais de alta velocidade para 3,3 V e 5 V, ambos de alta velocidade.
Os novos componentes possuem uma entrada lógica e buffer de saída separados por uma barreira de isolação de óxido de silício (SiO2). Essa barreira proporciona uma isolação galvânica até 4 000 V.
Usados em conjunto com fontes isoladas, esses componentes podem ser usados para prevenir correntes de ruídos em barramentos de dados e outros circuitos, evitando que esses ruídos entrem pelo aterramento local, interferindo ou danificando circuitos sensíveis.

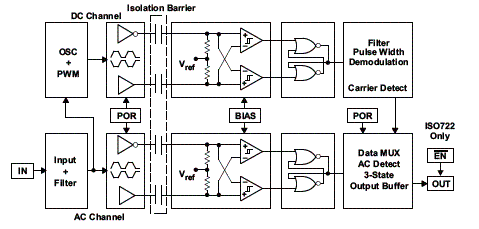

Na figura 1 temos o diagrama de funções desses componentes.
![](/images/stories/componentes/com0412_01.jpg)
Nesses circuitos um sinal binário de entrada é condicionado, transladado para a forma de sinal balanceado e então diferenciado através da barreira capacitiva de isolação.
Nessa barreira de isolação, existe um comparador diferencial que recebe a informação da transição lógica e então seta ou resseta um flip-flop no circuito de saída.
Um pulso periódico de atualização é enviado através da barreira para assegurar o nível DC apropriado da saída. Se esse pulso de DC-refresh não for recebido num intervalo maior do que 4 us, a entrada é assumida como desligada ou não funcional e o circuito de segurança contra falhas leva a saída ao nível alto.
Esses dispositivos necessitam de duas tensões de alimentação de 3,3 V e 5 V, ou qualquer combinação. Todas as entradas toleram 5 V quando alimentados com 3,3 V e as saídas são CMOS de 4 mA.
O ISO721 tem entrada TTL e o ISO721M é CMOS.
Na figura 2 temos os invólucros desses componentes, com a identificação dos terminais.
![](/images/stories/componentes/com0412_02.gif)
Dentre as aplicações sugeridas pela Texas Instruments, temos as redes Fieldbus industriais (modbus, profibus, devicenet e outros sistemas), interface de comptadores e periféricos, interface de controle de servos e aquisição de dados.
Os destaques para esse CI são:
* Isolação de 4 000 V
* Taxa de sinalização de 0 Mbps a 150 Mbps
* Baixo tempo de propagação
* Baixa distorção de comprimento de pulso
* Alta imunidade eletromagnética
* Baixa corrente de entrada
* Saída indicadora de falha
