IRGPH43UDPbF - IRG7PH42UD-EP - IGBT - Com diodo de recuperação ultra-rápido (COM527)

Um componente da International Rectifier, distribuído pela TCT (www.tctbrasil.com.br) que destacamos são os IGBTs com diodos ultra rápidos de recupração suave. Os componentes com as designações IRGPH43UDPbF e IRG7PH42UD-EP possuem uma Vces de1200 V e uma Ic de 45 A. Na figura 1 abaixo temos o símbolo e as principais características.

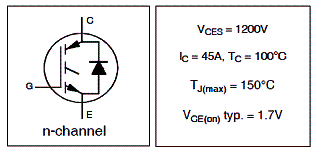

Figura 1 - Símbolo e características

Os componentes podem ser obtidos em dois tipos de invólucros que são mostrados na figura 2.

Figura 2 - Invólucros dos IRGPH43UDPbF e IRG7PH42UD-EP

Os principais destaques destes componentes são:

* Baixa Vce(on) graças à tecnologia Trench IGBT

* Baixas perdas de comutação

* RBSOA quadrada

* 100% dos componentes testados para ILM

* Coeficiente de temperatura Vce(on) positivo

* Diodo de recuperação ultra rápida incluído

* Sem chumbo

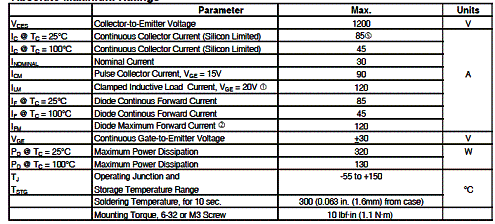

Os máximos absolutos obtidos do datasheet são dados a seguir:

Tabela 1

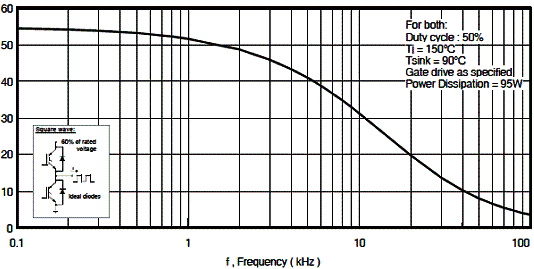

No gráfico da figura 3 temos o desempenho com a corrente na carga versos a frequência.

Figura 3 - Corrente de carga em função da frequência

O datasheet pode ser acessado no site da TCT Brasil www.tctbrasil.com.br.
