Este módulo, vendido no Brasil pela TCT Brasil (www.tctbrasil.com.br) tem uma tensão máxima coletor-emissor (VCES) de 1200 V e uma corrente máxima contínua de coletor de 300 A a 25º C (Ic). A dissipação máxima de coletor é de 1040 W por dispositivo. O isolamento entre terminais é de 1500 V. Na figura 1 temos o circuito equivalente ao módulo. A resistência dos terminais é de 0,97 m?.
![Figura 1 - Circuito equivalente do módulo Figura 1 - Circuito equivalente do módulo](/images/stories/componentes/com0528_01.gif)

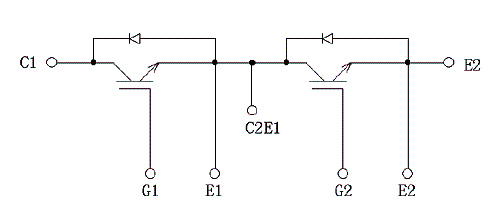

Figura 1 - Circuito equivalente do módulo
![Figura 2 - Característica corrente de em função da tensão coletor-emissor Figura 2 - Característica corrente de em função da tensão coletor-emissor](/images/stories/componentes/com0528_02.gif)

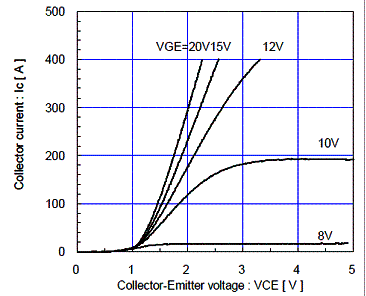

Figura 2 - Característica corrente de em função da tensão coletor-emissor
O datasheet completo deste componente pode ser obtido no site da TCT Brasil em www.tctbrasil.com.br.
