Verifique a disponibilidade deste componente antes de escolhê-lo para um novo projeto.
As regulamentações contra a emissão de interferências nos equipamentos modernos têm sido cada vez mais rígidas, o que exige a adoção de tecnologias que evitam sua ocorrência.
Uma forma de se reduzir as emissões é trabalhar com osciladores que adotem a tecnologia do espectro espalhado. A Maxim (www.maxim-ic) possui para essa finalidade uma série de produtos que geram sinais de clock em espectro espalhado.

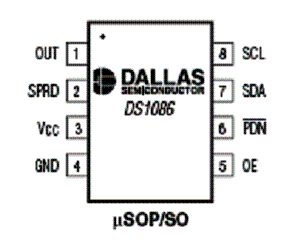

Dentre eles destacamos o DS1086, que utiliza a tecnologia EconoOscillator, e que consiste num oscilador de clock programável capaz de produzir sinais retangulares na faixa de 260 kHz a 133 MHz. Esse componente é fornecido em invólucro de 8 pinos uSOP/SO conforme mostra a figura 1.
A saída com características selecionáveis reduz os picos de emissão de radiação espalhando a freq6uência em 25 ou 4% abaixo da freqüência programável.

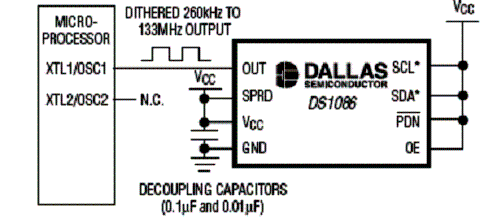

O DS1086 possui ainda um modo power-down e um controle de habilitação de saída para aplicações em que o consumo seja importante. Na figura 2 temos um circuito típico de aplicação.
Nesse circuito o DS1086 funciona de forma independente fornecendo o sinal de clock para um microprocessador.
Destaques:
* Gerador programável pelo usuário
* Interface serial de 2 fios
* Ajustes não voláteis
* Alimentação de 5 V
* Modo power-down
* Passo de ajuste 10 kHz
* Redução de EMI

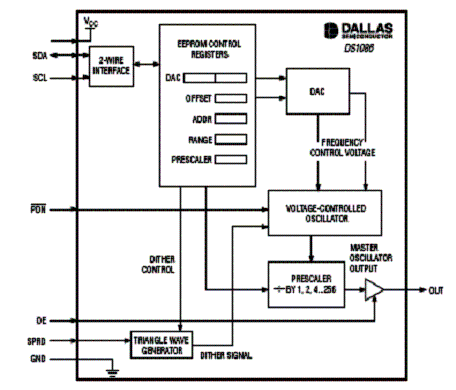

Na figura 3 temos o diagrama de blocos das funções que esse circuito integrado contém.
Dentre as aplicações sugeridas para esse componente temos:
* Impressoras
* Copiadoras
* PCs
* Periféricos
* Telefones celulares
Modems por cabo
