O circuito integrado MB3793-42 da Fujitsu (www.fujitsu.com) consiste numa monitor de tensão de alimentação com um timer watchdog incluído. Esse componente, possui uma tensão de detecção de 4,2 V (dada pelos dois últimos dígitos do indicativo de tipo - existem versões para outras tensões).
Esse componente de uso geral está disponível em invólucro de 8 pino, conforme mostra a figura 1.
![MB3793-42 MB3793-42](/images/stories/componentes/com0157_01.gif)
O dispositivo fornece um sinal de reset quando a tensão está fora do valor previsto ou cai abruptamente. Quando a tensão volta ao normal depois de ressetado, um sinal de power-on reset é gerado para ser usado por um microprocessador (MCU). Um timer watchdog interno com duas entradas para a diagnóstico de operação do sistema pode fornecer uma função de queda segura de tensão para diversos tipos de aplicações.

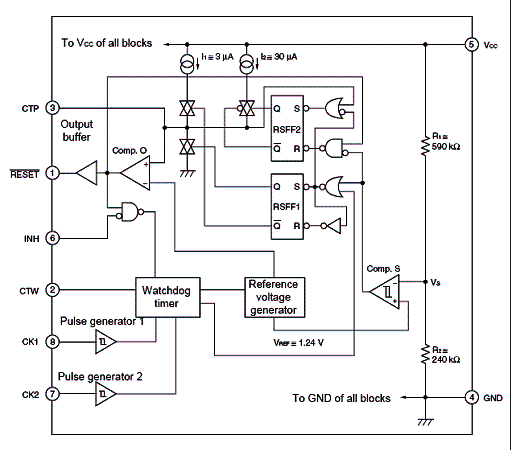

Na figura 2 temos o diagrama de blocos com as funções internas disponíveis no MB3793-42.
![Diagrama de blocos do MB3793-42 Diagrama de blocos do MB3793-42](/images/stories/componentes/com0157_02.gif)
Principais destaques desse produto:
- Detecção precisa da queda de tensão (2,5%)
- Detecção de tensão com histerese
- Watchdog interno de duas entradas
- Opção interna de detecção de tensão de 4,9 a 2,4 v em passos de 0,1 V
