Os circuitos integrados DS90UR241 e DS90UR124 da National Semiconductor (www.national.com) consistem em serializadores e desserializadores LVDS de 24 bits de 5 a 43 MHz balanceados em DC.
Esse chip set translada um barramento paralelo de 24 bits em uma corrente serial totalmente transparente de dados e controle LVDS com informação de clock embutida.
A corrente única serial simplifica a transferência de um barramento de 24 bits numa placa de circuito impresso e cabo, eliminando os problemas de interferências de percursos de dados e clock.
Isso possibilita a redução de custos, estreitando-se os percursos de dados que, por sua vez, reduzem as camadas da placa, largura de cabo e tamanho de conectores e pinos.
Os DS90UR241/124 incorporam a sinalização LVDS na saída I/O de alta velocidade. O LVDS proporciona baixo consumo e baixo nível de ruído, melhorando a confiabilidade na transmissão de dados nas linhas seriais.
Além disso, as características do dispositivo inclui recursos de pré-ênfase para aumentar a intensidade do sinal, no caso de transmissões à longa distância, mesmo usando cabos com perdas razoáveis.
Uma codificação/decodificação interna DC balanceada é usada para suportar conexões acopladas em AC.

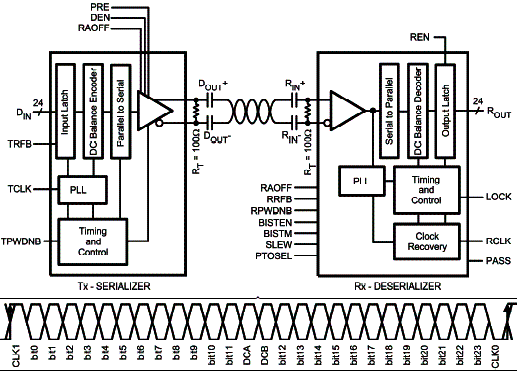

Na figura 1 temos o diagrama de blocos desses dispositivos com o modo de interconexão por cabo trançado.
![Diagrama de bloco de um serializador e desserializador. Diagrama de bloco de um serializador e desserializador.](/images/stories/componentes/com0156_01.gif)
Os principais destaques desse chip set são:
- Clock embutido de 5 MHz a 43 MHz e transmissão DC balanceada de 24:1 e transmissão de dados 1;24
- Usa pré-ênfase determinada pelo usuário através de um resistor externo. Capacidade de enviar dados até 10 metros de distãncia em cabo trançado blindado.
- Suporta transmissão de dados acopladas AC
- Possui clock CDR embutido (Clock and Data Recovery)
- Saída LOCK para assegurar a integridade dos dados do lado do receptor.
- Filtros PLL on-chip no transmissor e no receptor.
- Invólucro TQFP de 48 pinos
- Tensão de operação de 3 a 3,6 V

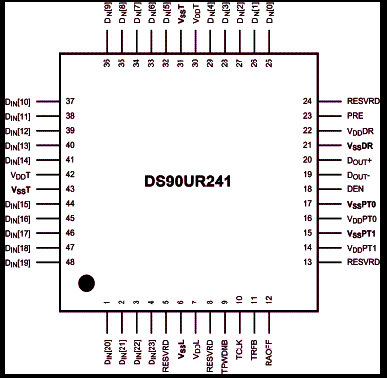

Na figura 2 o invólucro dos componente do chip-set.
