A National Semiconductor (www.national.com) disponibiliza em sua vasta documentação técnica um reference design de um conversor tipo buck duplo com saídas de 3,3 V e 2,5 V com 2 A de corrente a partir de uma entrada de 5 V.

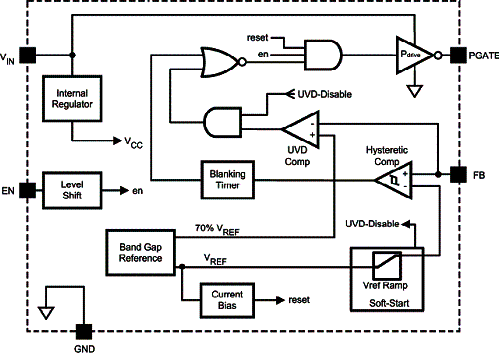

Esse reference design tem por base o circuito integrado LM3475, um regulador boost completo, cujo diagrama de blocos é mostrado na figura 1.
![Diagrama de blocos do Lm<sup>3</sup>475 Diagrama de blocos do Lm<sup>3</sup>475](/images/stories/componentes/com0155_01.gif)
O LM3475 opera numa freqüência de 450 kHz. Na figura 2 damos a curva de desempenho do circuito integrado usado.
![Características do Lm<sup>3</sup>475 Características do Lm<sup>3</sup>475](/images/stories/componentes/com0155_02.gif)

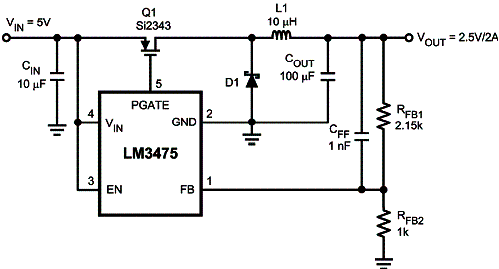

Na aplicação típica, onde o componente opera sozinho, temos a configuração mostrada na figura 3.
![Aplicação típica utilizando o Lm<sup>3</sup>475 Aplicação típica utilizando o Lm<sup>3</sup>475](/images/stories/componentes/com0155_03.gif)

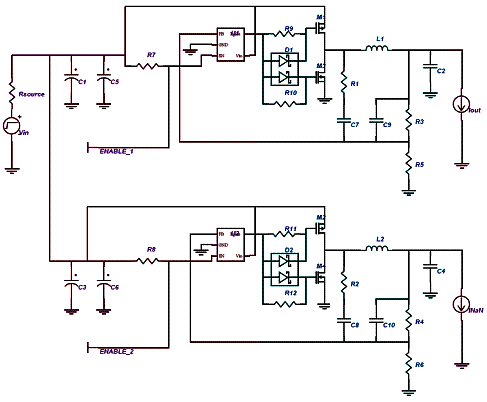

No caso do Reference Design, temos um circuito diferente, que utiliza dois circuitos integrados e diversos transistores de efeito de campo de potência. Esse circuito é mostrado na figura 4.
![Outro circuito de aplicação Outro circuito de aplicação](/images/stories/componentes/com0155_04.gif)
Os valores dos componentes usados, assim como o layout da placa de circuito impresso podem ser obtidos no próprio PDF do Reference Design (LM3475 Design Document).
??
